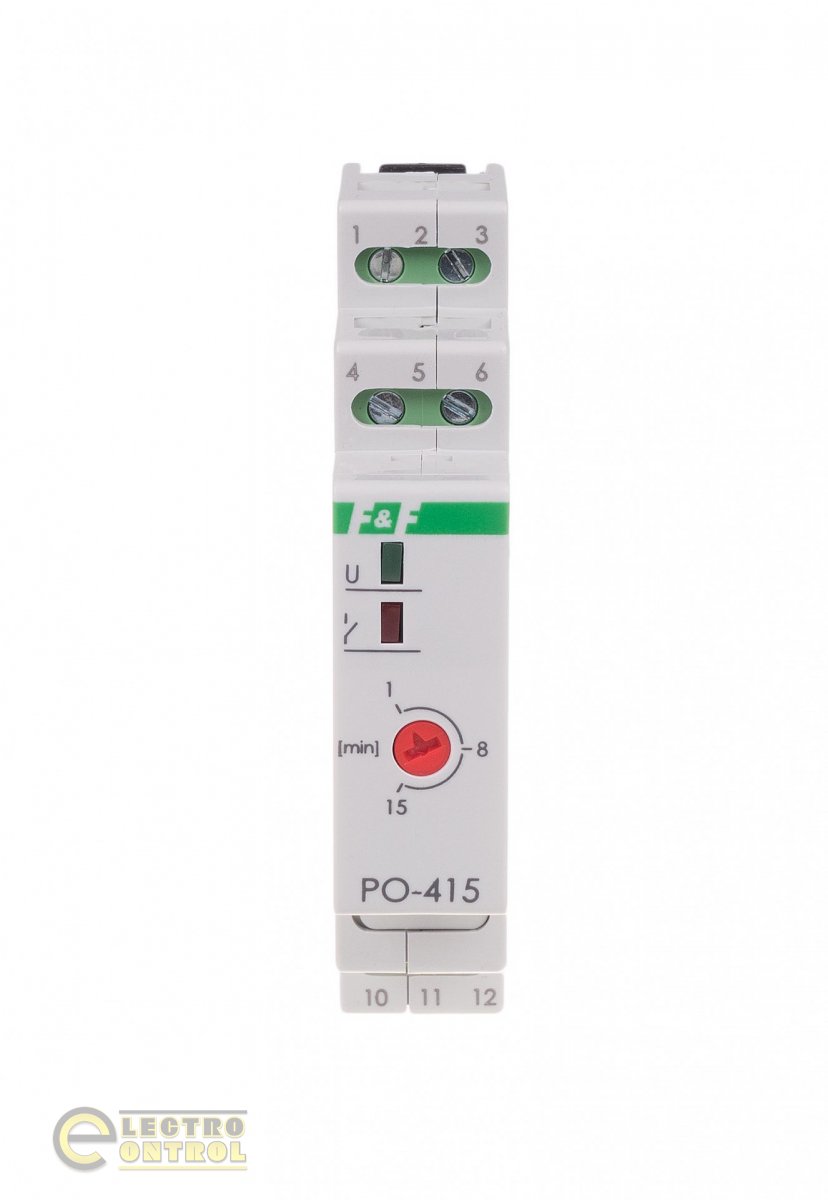

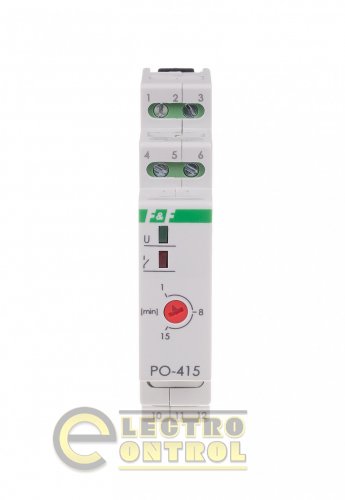

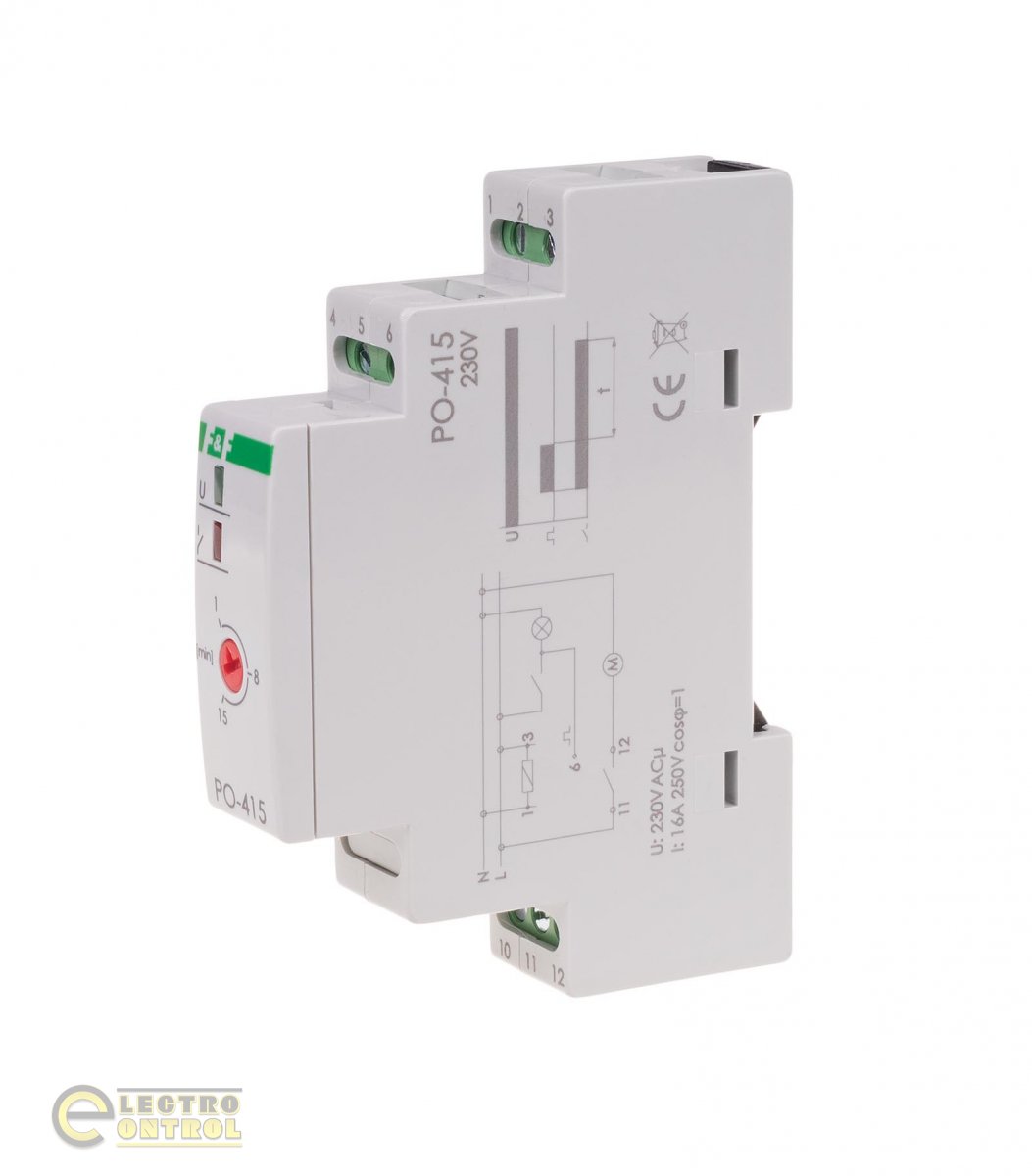

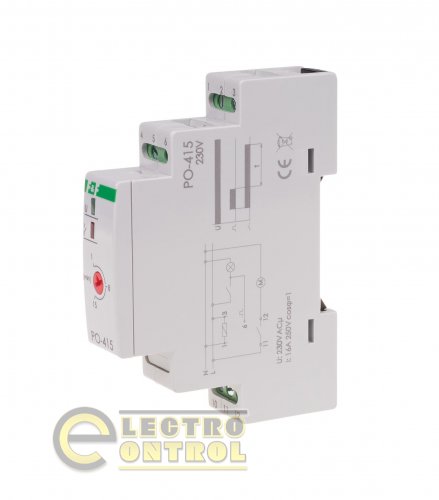

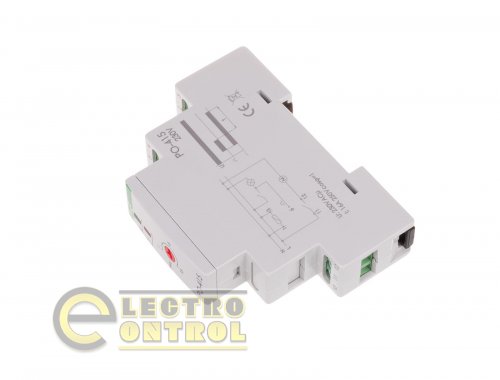

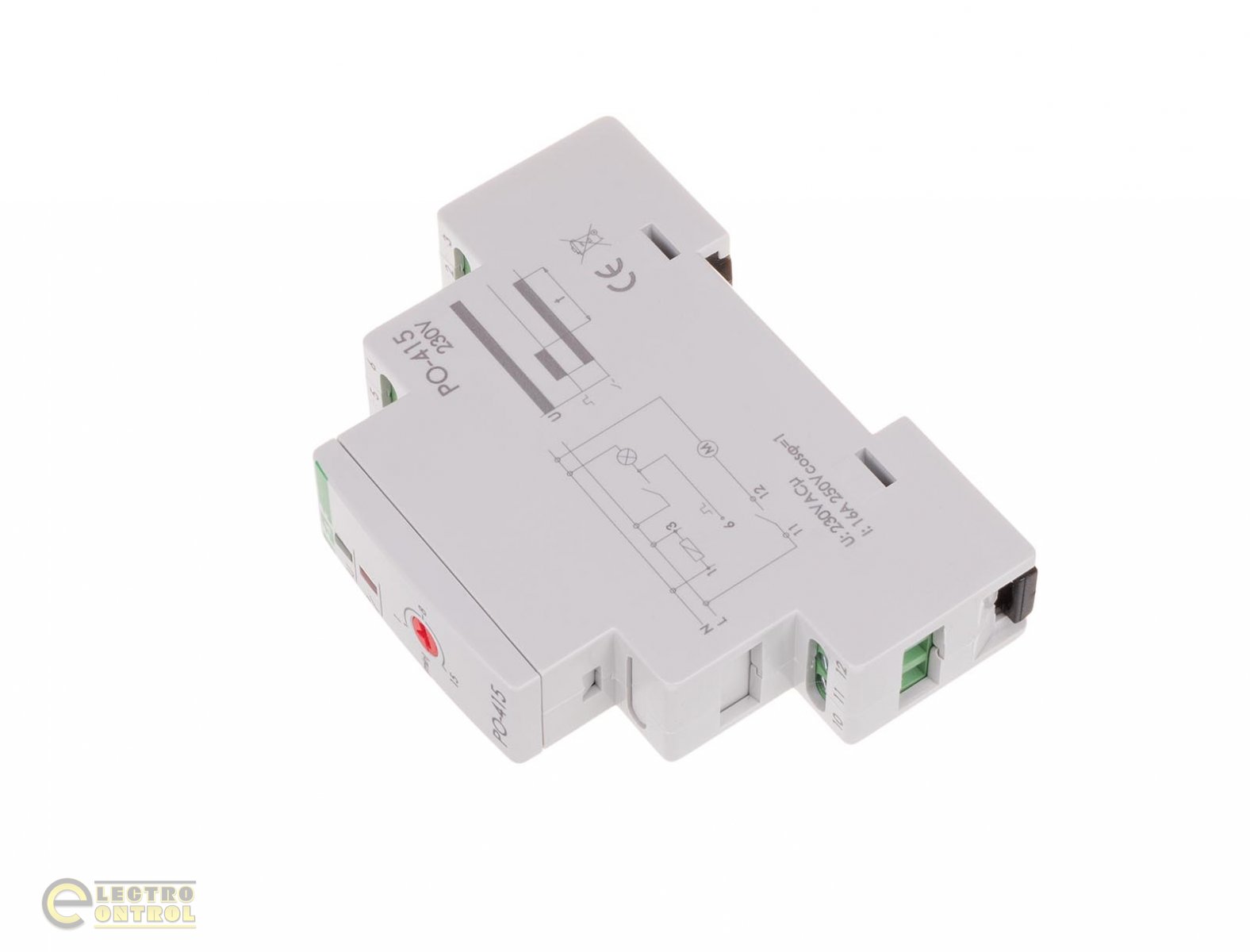

Реле часу PO-415 затримка після виключення

Призначення: реле часу з відліком після вимкнення призначені для підтримання увімкненими електричних пристроїв протягом встановленого часу після вимкнення напруги управління. Наприклад, вентилятор у ванній кімнаті вмикається разом з освітленням. Після вимкнення освітлення реле підтримує роботу вентилятора протягом встановленого часу.

Дія: подача напруги управління S на реле викликає замикання контактів, що вмикають напругу R, яка живить кероване електроустройство. Після зникнення напруги управління реле підтримує напругу живлення керованого електроустройства протягом часу t, встановленого потенціометром. Після закінчення часу t пристрій буде вимкнено автоматично. Напруга управління S, подана протягом часу t, викличе його відлік спочатку.
