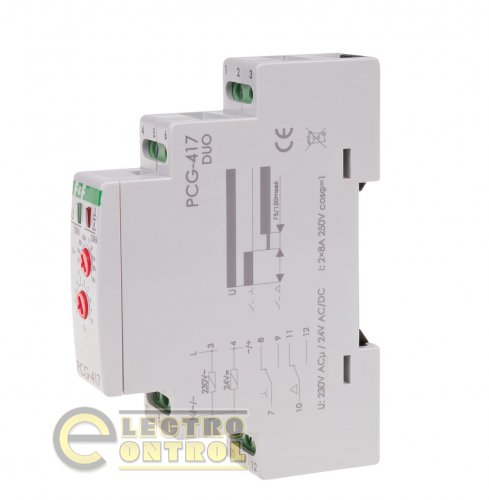

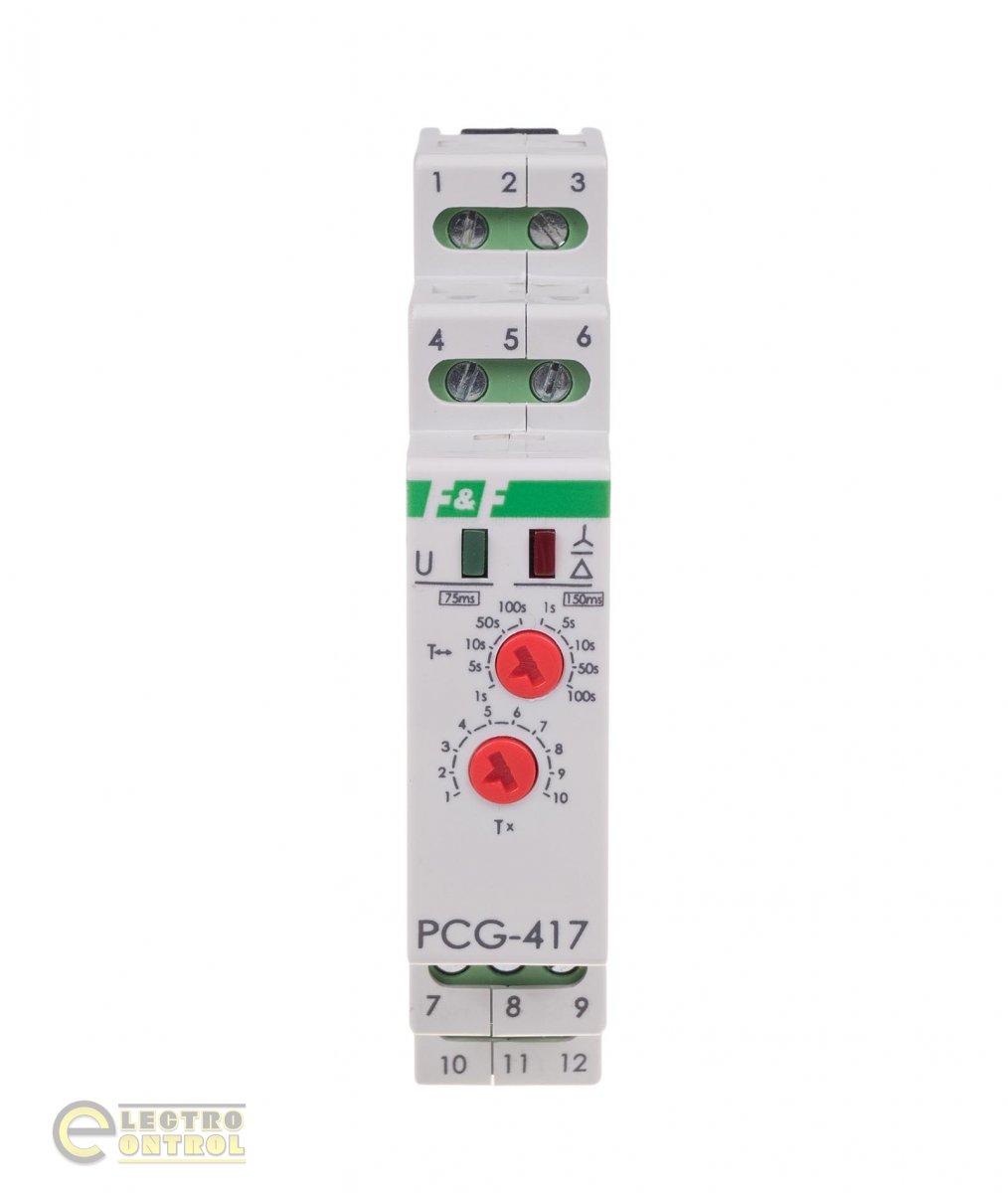

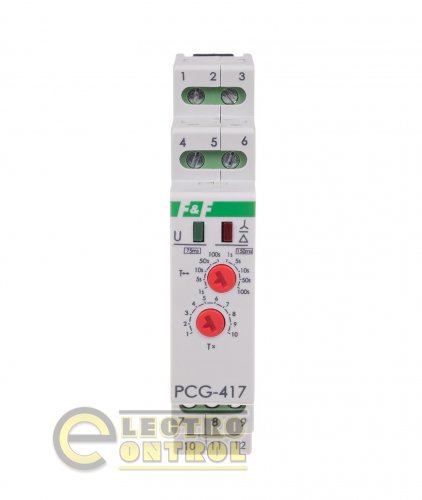

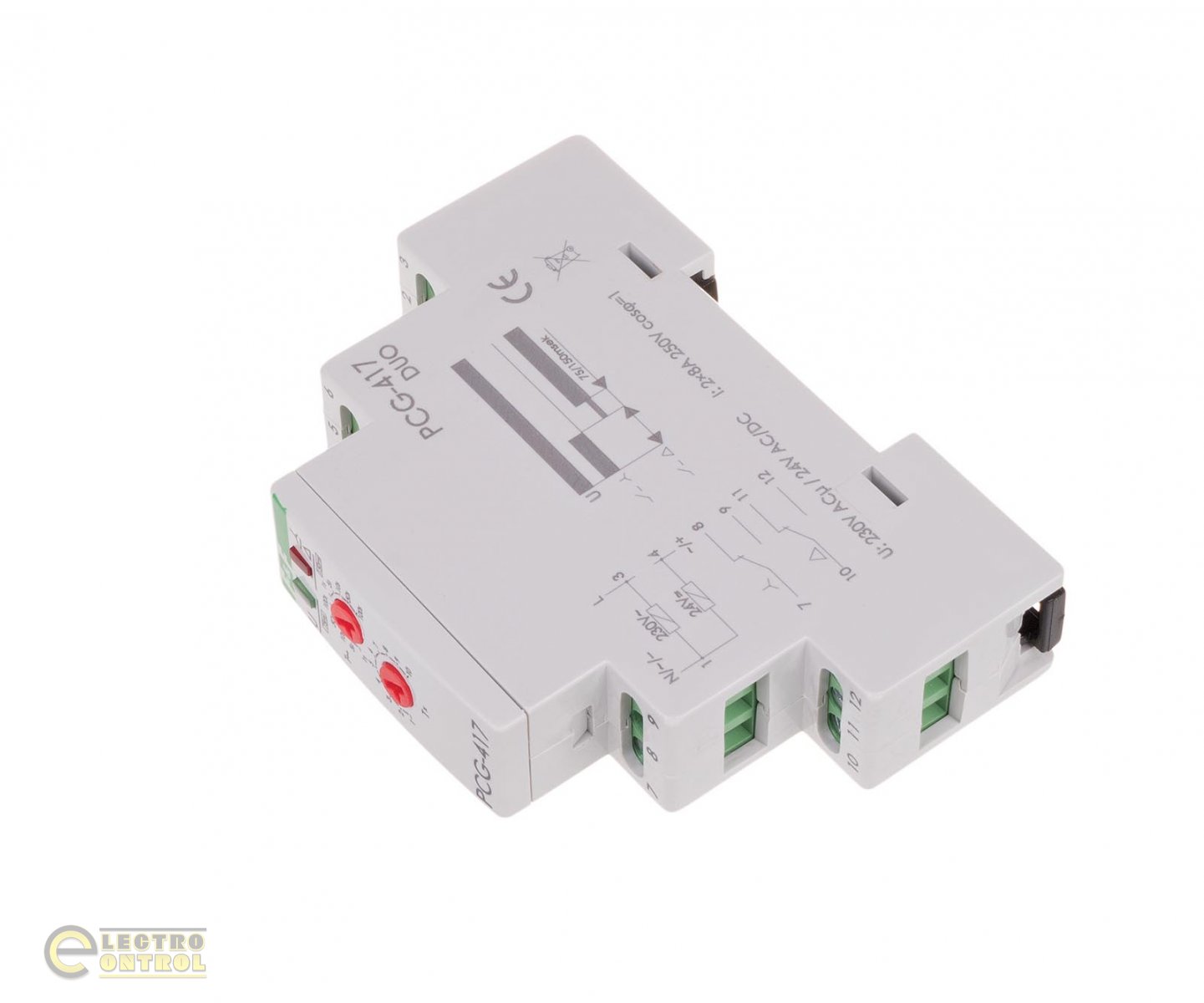

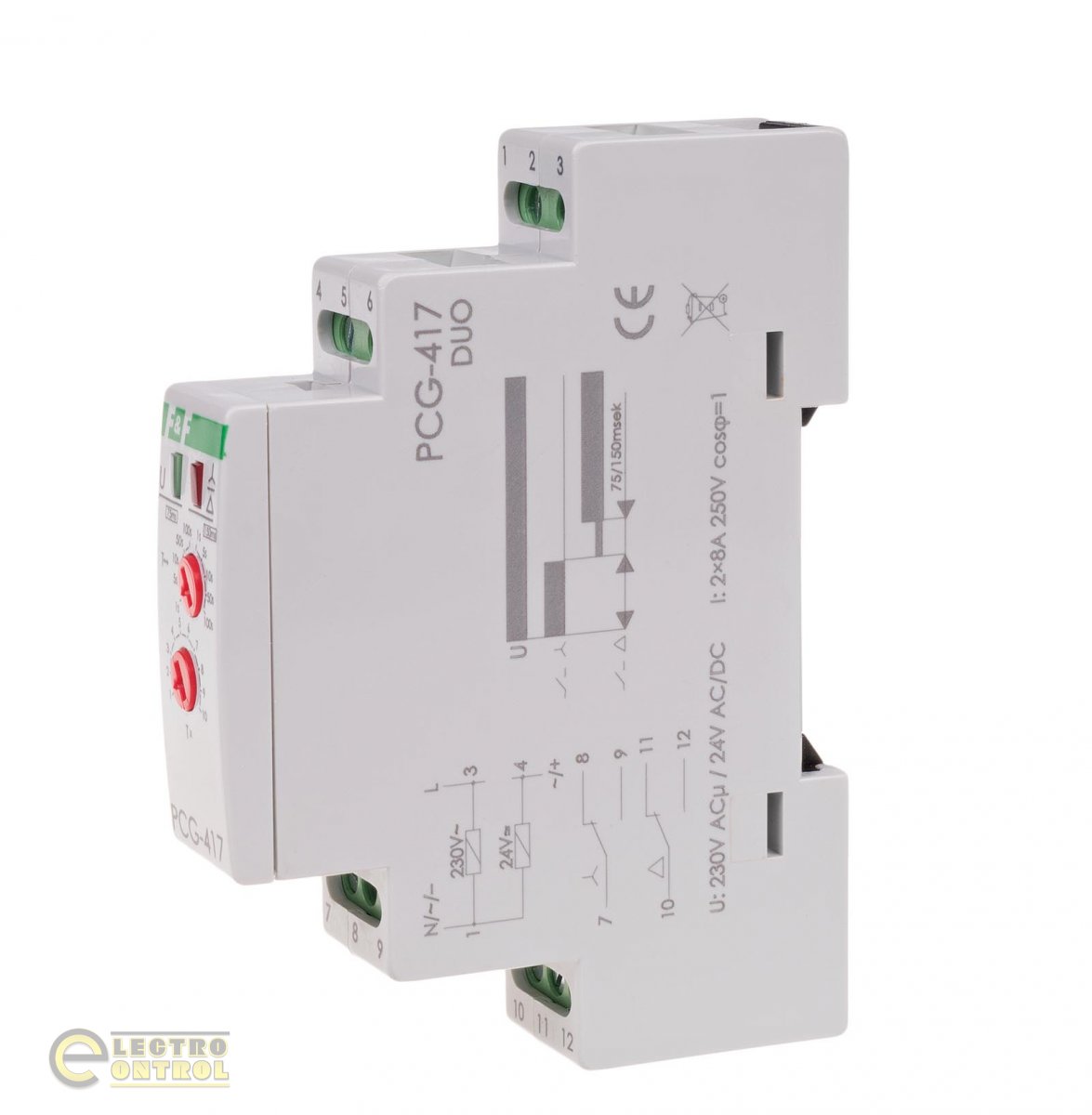

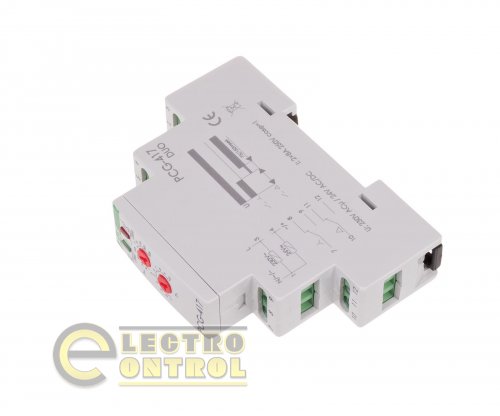

Реле часу PCG-417 DUO зірка-трикутник

Призначення: реле управління PCG-417 DUO призначене для управління контакторною системою перемикання ""зірка-трикутник"". Два варіанти живлення в одному пристрої: 220 В 50 Гц або 24 В змінного чи постійного струму.

Дія: реле PCG-417 DUO має спеціальну систему двох електромагнітних реле, яка виключає можливість одночасного включення двох контакторів. Кожне реле управляє відповідним контактором. У момент перемикання з системи ""зірка"" в систему ""трикутник"" спочатку відключається контактор ""зірка"", потім відбувається примусовий часовий перерву, після чого друге реле включає систему ""трикутник"". Після подачі живлення контакти 3-5 замикаються і залишаються в такому стані протягом часу запуску t1. По закінченню часу t1 контакти 3-5 розмикаються, і обидва контакти залишаються розімкненими протягом часу t2. По закінченню часу t2 замикаються контакти 3-7 і залишаються в такому положенні до моменту відключення живлення.
