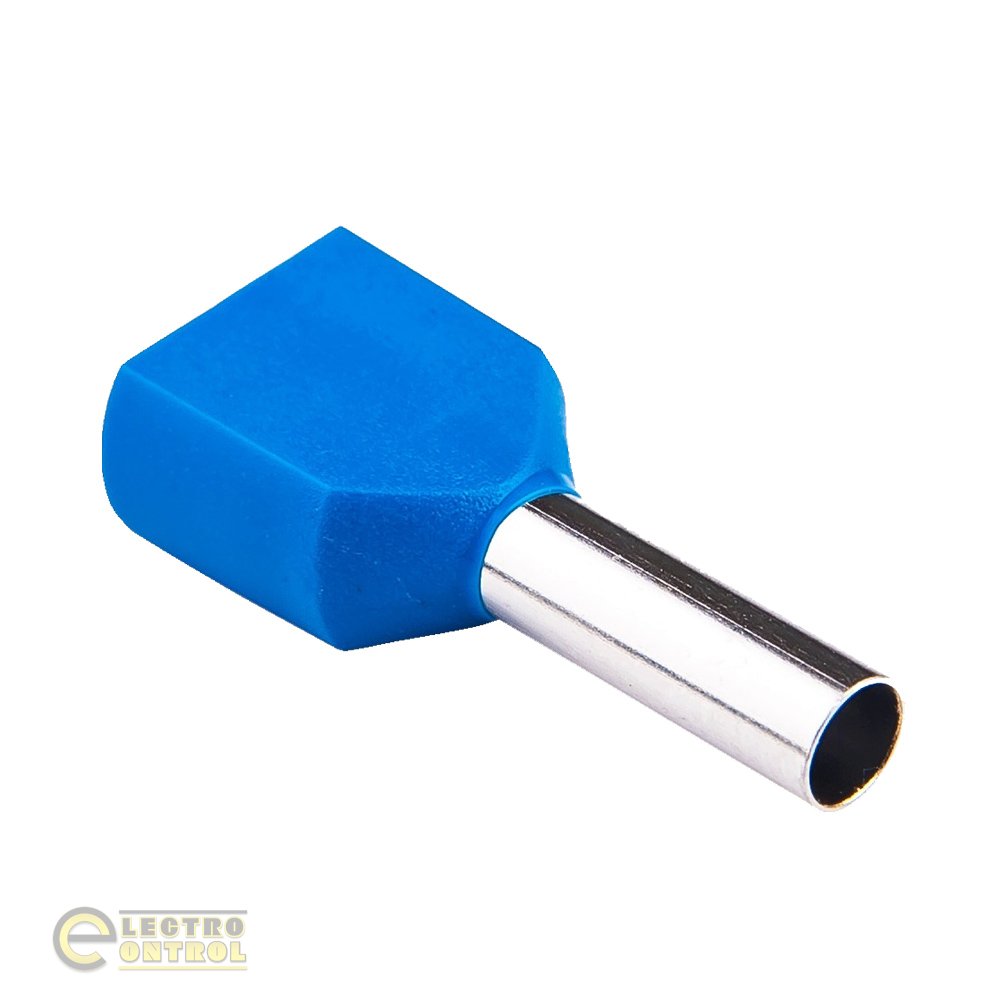

Наконечник Takel 500717с втулковий (трубчастий) з ізоляцією для двох проводів ТE 2.5/10

Тип наконечника: трубчастий з ізоляцією для двох проводів.

Призначення: для окінцювання багатодротяних мідних провідників з фіксацією одночасно двох проводів в одному наконечнику.

Сертифікація в Україні: добровільна сертифікація згідно вимог ДСТУ EN 60947-1.

Метод монтажу: обпресовування (обтискається тільки металева частина наконечника).

Температура експлуатації: від -40 до + 80 С°.

Напруга номінальна: 400В.

Даний тип відрізняється від звичайних трубчастих наконечників діаметром гільзи, розрахованим на сумарний переріз двох проводів, а також розміром і формою ізоляції.

• Мідні гільзи наконечників ТЕ мають високу пластичність, ефективно зпресовуються з мідними жилами проводів, витісняючи зсередини повітря.
• Пластиковий фланець має в перерізі прямокутну форму з розмірами, розрахованими щоб вмістити два проводи відповідного перерізу разом з ізоляцією.
• Мідна втулка має покриття (зовні і всередині) для захисту від процесів окислення наконечника і жил проводу після обпресування.
• У місці стикування з ізолюючою манжетою втулка розвальцьована, що полегшує процес введення в неї багатодротяних мідних жил.
• Введення проводу в наконечник також спрощується конусною конструкцією ізолюючої манжети.
