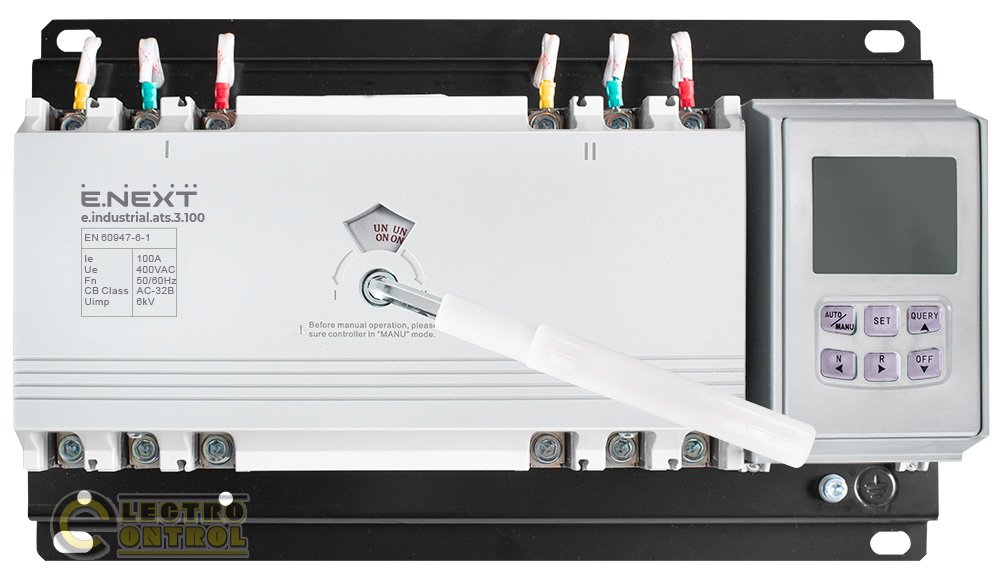

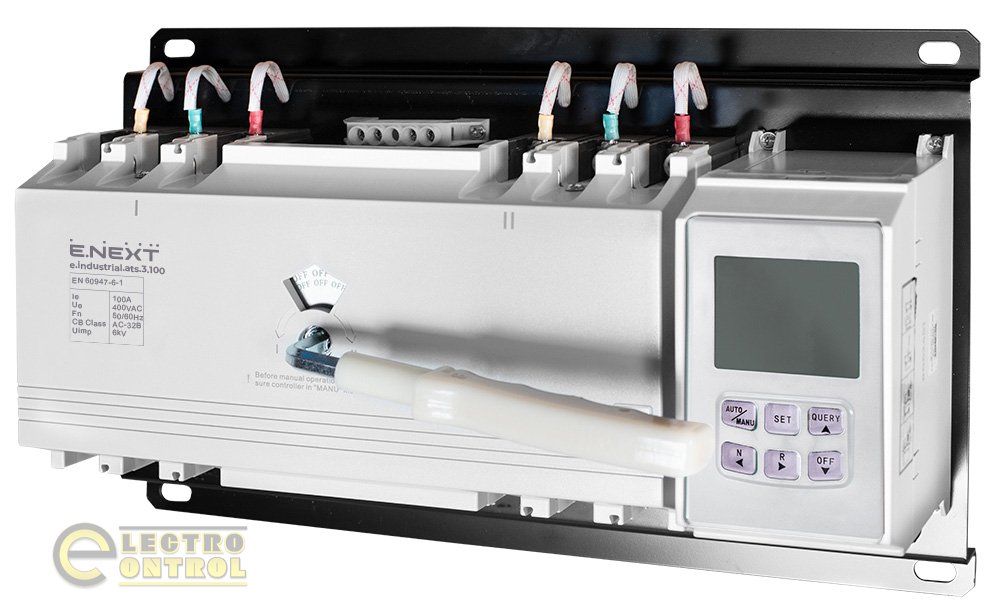

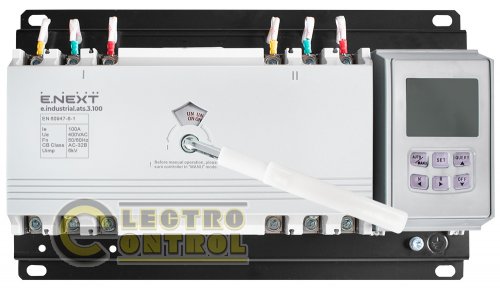

Пристрій АВР Enext i088023 e.industrial.ats.3.100 3p 100А

Триполюсні та чотириполюсні пристрої АВР e.industrial.ats на базі силових автоматичних вимикачів

ПРИЗНАЧЕННЯ

Пристрої e.industrial.ats здійснюють автоматичне перемикання живлення навантаження з основного джерела (у разі виникнення аварійної ситуації на ньому) на резервне джерело живлення.

ПРИНЦИП РОБОТИ

Автоматичний режим:

• Ввід №1 – пріоритетне (основне) джерело живлення.
• Ввід №2 – резервне джерело.
• У разі аварії на вводі №1 пристрій вимикає його автоматичний вимикач та вмикає автоматичний вимикач вводу №2.
• Перемикання здійснюється через нульове положення (0), що унеможливлює одночасну подачу живлення від двох вводів.
• Якщо резервне джерело також недоступне, пристрій подає сигнал на запуск генератора та автоматично перемикає живлення після його запуску.
• Після відновлення основного живлення та закінчення встановленої затримки навантаження знову перемикається на ввід №1.

Ручний режим:

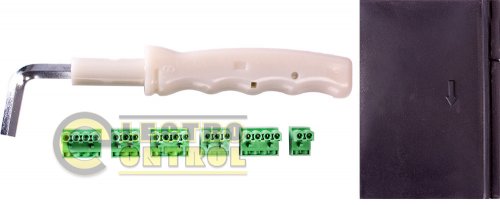

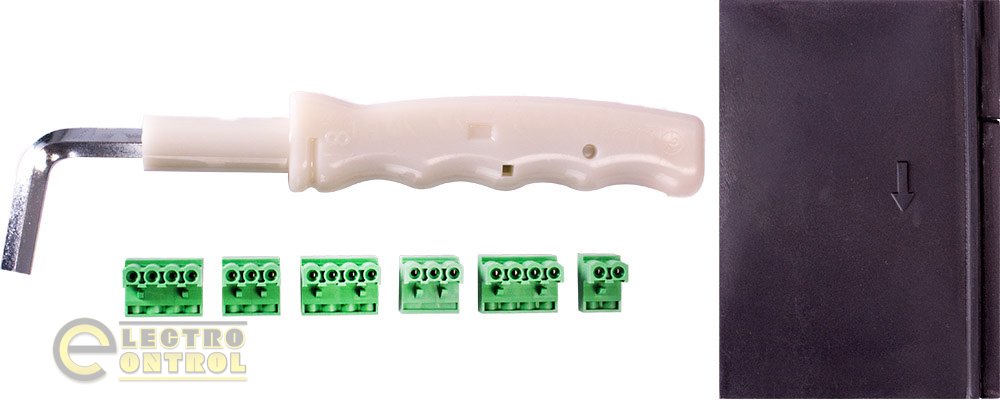

• Перемикання між вводами здійснюється рукояткою управління.

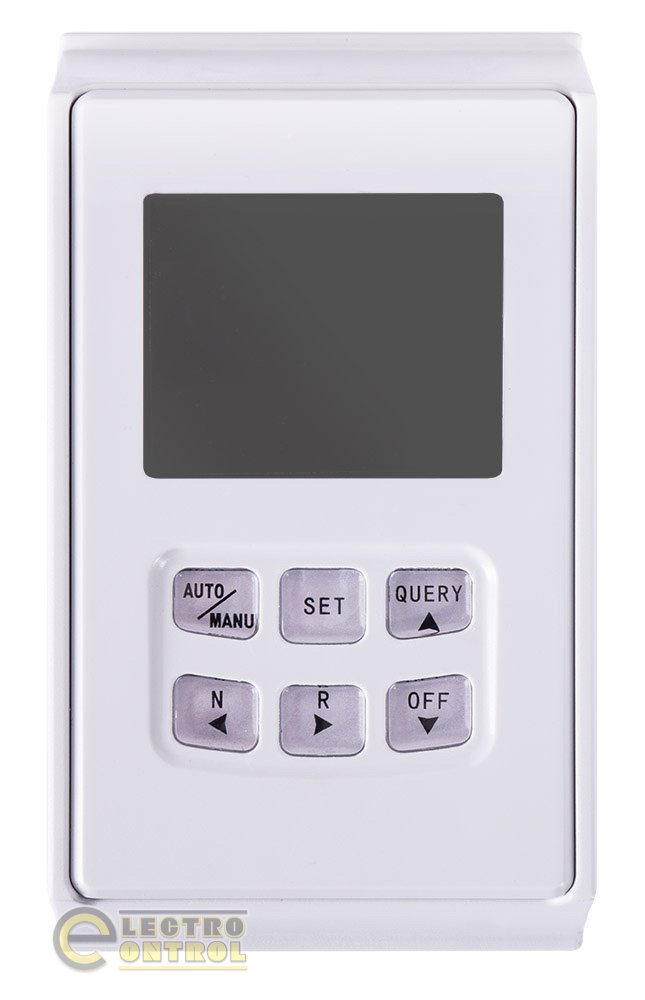

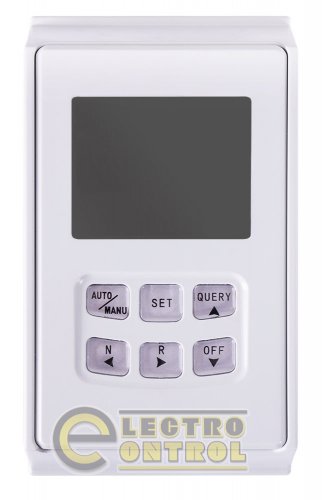

• У пристроях e.industrial.ats можливе також перемикання за допомогою кнопок на панелі управління.

ПЕРЕВАГИ ПРИСТРОЇВ АВР e.industrial.ats

Пристрій побудований на базі силових автоматичних вимикачів з номінальними струмами від 80 А до 1000 А та наділений широкими функціональними можливостями:

• захист від надструмів;
• захист від неповнофазного режиму мережі;
• захист від обриву нуля;
• налаштування захисту від зниженої напруги в діапазоні від 160 до 200 В;
• налаштування захисту від перенапруги в діапазоні від 240 до 290 В;
• регулювання затримки перемикання між вводами від 0 до 180 с;
• вхід та вихід до системи пожежної сигналізації;
• виходи для підключення індикаторів;
• сигнал для запуску генератора з можливістю налаштування затримки подачі;
• можливість налаштування часу переходу з основного джерела живлення на резервне та навпаки.
