Реле напруги в розетку CATA CT-9187 4000W 16А (000060288)

Реле напруги CATA CT-9187

Забудьте про занепокоєння за дорогу електроніку. CATA CT-9187 — це компактний та надійний пристрій типу «реле в розетку», призначений для автоматичного захисту побутових електроприладів від небезпечних відхилень напруги в однофазній мережі.

Чому варто обрати CATA CT-9187?

• Повний контроль: Ви самостійно встановлюєте верхній (230–280 В) та нижній (150–210 В) пороги спрацювання відповідно до ваших потреб та умов експлуатації.
• Безпечний старт: Регульована затримка повторного ввімкнення (від 5 до 999 секунд) дозволяє захистити техніку від різких повторних пусків після стабілізації напруги.
• Висока потужність: Номінальний струм навантаження становить 16 А (максимальна потужність до 4000 Вт), що дозволяє використовувати реле для більшості побутових приладів.
• Автоматизація: Пристрій безперервно контролює напругу і миттєво відключає живлення у разі виходу за встановлені межі.

Основні характеристики реле напруги CATA CT-9187

Номінальна напруга живлення	~230 В / 50 Гц
Номінальний струм навантаження	16 А (АС-1)
Рекомендоване навантаження	до 3000 Вт
Ступінь захисту корпусу	IP20
Температурний режим	0...+55°C

*Примітка: Пристрій призначений виключно для використання в сухих приміщеннях. Відповідає вимогам ДСТУ та технічним регламентам низьковольтного обладнання.

Розеткове реле CATA CT 9187 однофазне на 16 ампер розроблено турецьким виробником і розраховане на використання з потужною побутовою технікою.

Основні технічні параметри пристрою:

• максимальне навантаження — до 4000 Вт
• діапазон вхідної напруги — 150–280 В
• цифровий LED-дисплей для відображення поточної напруги
• налаштовувані пороги відключення
• програмована затримка включення
• захист від стрибків напруги і грозових імпульсів
• функція дитячого замка

Такі характеристики дозволяють використовувати реле для більшості побутових приладів.

Комплектація

У стандартний комплект входить:

• реле напруги в розетку CATA CT-9187
• інструкція з експлуатації

Пристрій повністю готовий до роботи відразу після підключення.

Конструкція і зовнішній вигляд

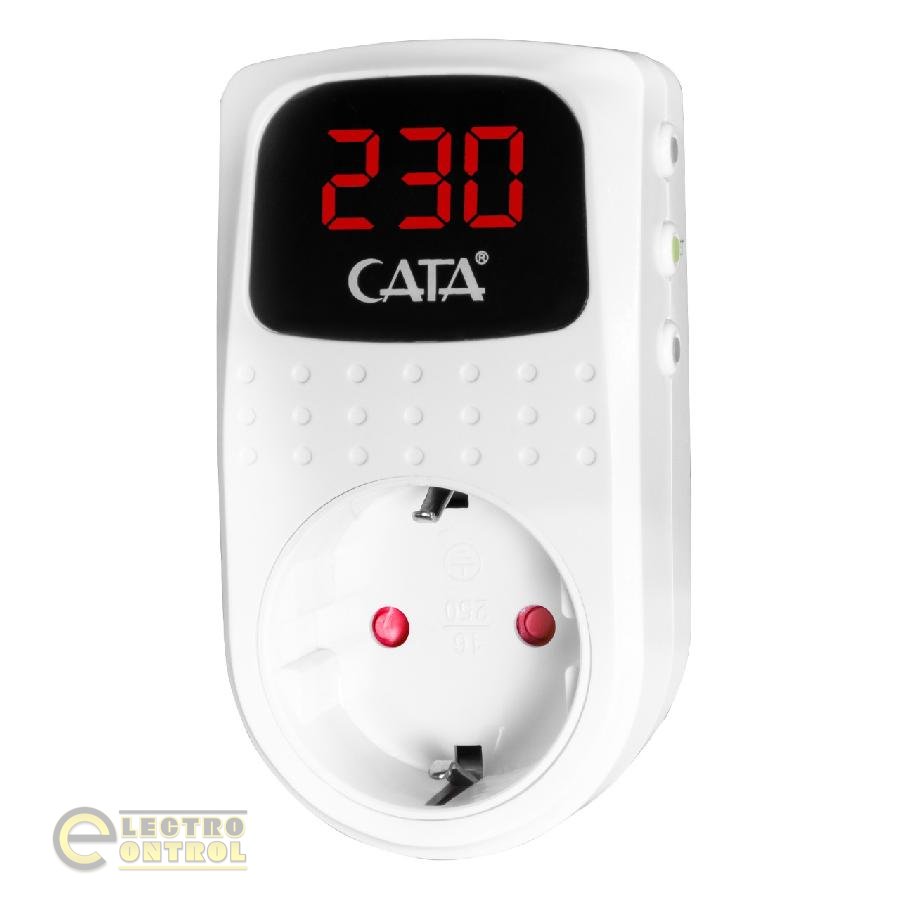

На передній панелі розташовані:

• цифровий дисплей, що показує поточну напругу мережі

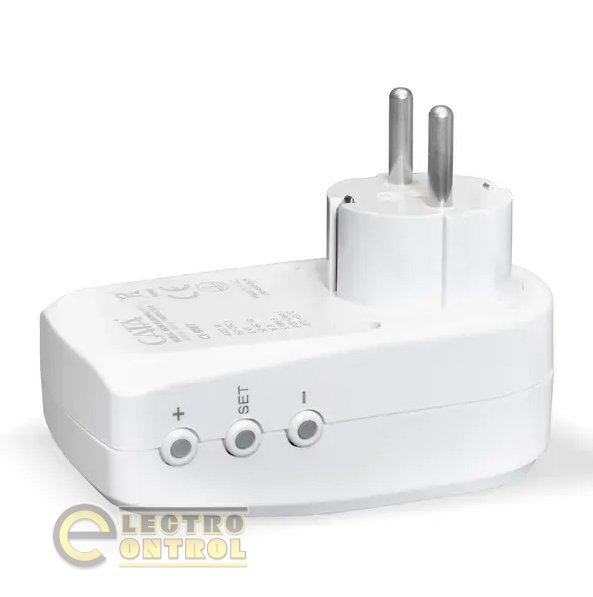

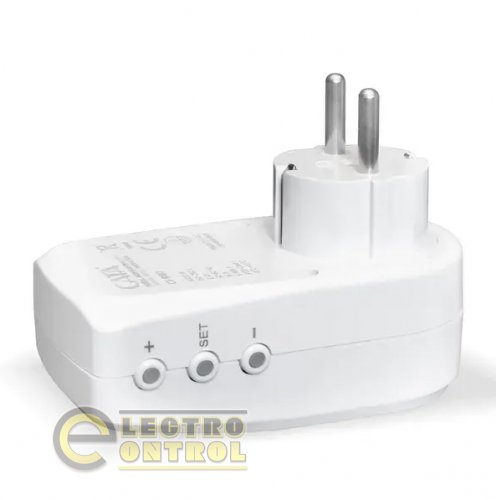

• кнопки управління SET, + і - для налаштування параметрів
• світлові індикатори роботи

Кольорова індикація допомагає швидко зрозуміти стан мережі:

• зелене світло — напруга в нормі, живлення подається
• червоне світло — перевищено допустимий діапазон, пристрій відключає навантаження

Налаштування параметрів CATA CT-9187

Однією з особливостей моделі є можливість ручного налаштування робочих параметрів.

Користувач може задати:

Верхній поріг відключення (H)

Напруга, при перевищенні якої живлення відключається.

Наприклад: 230 В або 250 В.

Нижній поріг відключення (L)

Мінімальна допустима напруга, при падінні нижче якої відбувається відключення.

Затримка включення (D)

Час очікування перед повторною подачею живлення після нормалізації напруги.

Зазвичай встановлюється в діапазоні 5-10 секунд.

Таке налаштування дозволяє адаптувати пристрій під різні типи техніки.

Як працює

Принцип роботи досить простий:

1. CATA CT-9187 підключається до звичайної розетки.
2. Побутові прилади підключаються до реле CATA CT-9187.
3. Реле безперервно вимірює напругу мережі.
4. Якщо напруга виходить за встановлений діапазон — живлення автоматично відключається.
5. Після відновлення нормальних параметрів пристрій вмикає живлення із заданою затримкою.

Тестування роботи пристрою

У демонстрації пристрою показано кілька сценаріїв роботи.

Тест перевищення напруги

При налаштуванні верхнього порогу 230 В і вхідній напрузі 237 В реле миттєво відключає живлення і вмикає червоний індикатор.

Це підтверджує коректну роботу захисту.

Тест з телевізором

Для телевізора були встановлені параметри:

• H — 250 В
• L — 160 В
• затримка — 10 секунд

При напрузі близько 235 В телевізор продовжує працювати стабільно, так як вона знаходиться в допустимому діапазоні.

Додаткові функції

Дитячий замок

Функція блокує кнопки управління, щоб виключити випадкову зміну налаштувань. Активація виконується комбінацією кнопок на панелі.

Захист від грозових імпульсів

Вбудована система захисту знижує ризик пошкодження техніки при різких стрибках напруги і ударах блискавки.

Для якої техніки підходить CATA CT-9187

Завдяки потужності до 4000 Вт пристрій можна використовувати для захисту:

• телевізорів
• холодильників
• пральних машин
• комп'ютерів
• аудіо- та відеотехніки
• побутової електроніки

Важливо враховувати паспортні характеристики приладів і правильно налаштовувати діапазон напруги.

Коли особливо корисний розетковий реле

Такий пристрій особливо актуальний:

• у регіонах з нестабільною електромережею
• у приватних будинках
• у будинках старої споруди
• під час гроз і сильних навантажень на мережу

Навіть короткочасний стрибок напруги може пошкодити електроніку, тому додатковий захист стає розумною інвестицією.
