Ящик управління освітленням ЯУО-9603-3474 (3ф 25А) Install Group

         ♦Умови оформлення замовлення на збирання щитового обладнання♦

1. Клієнт видає технічне завдання (у телефонному режимі, на електронну пошту, у соціальних мережах та ін.)
2. Відповідно до технічного завдання ми готуємо комерційну пропозицію та відправляємо Вам її будь-яким каналом зв'язку
3. Створюємо типовий договір на співпрацю з Вами
4. Ви оплачуєте своє замовлення зручним для Вас способом, згідно з виставленим рахунком нашою компанією
5. Ми найближчим часом починаємо складання щитового обладнання (терміни можуть змінюватися в залежності від ступеня навантаження в нашій компанії)
6. Після збирання щитовий виріб перевіряється нашими висококваліфікованими технічними фахівцями на коректність роботи
7. Доставка за Вашою адресою обумовленим способом
8. Монтаж та налагодження (якщо це передбачено в договорі)
9. У комплекті зі щитовим обладнанням ми постачаємо таку документацію: паспорт на готовий виріб; схему електричну
10. Все електрощитове обладнання проводиться згідно з технічними умовами ТУ У 27.1-42055633-001:2020

---

     Компанія "Інсталл Групп" займається виробництвом щитового обладнання типу ЯУО (ящик управління освітленням). Дане щитове обладнання представлено і реалізується в Інтернет-магазині "Електроконтроль". Ящик керування освітленням ЯУО-9603-3474 (3ф 25А) призначений для ручного, дистанційного, автоматичного режиму управління роботою освітлювального обладнання. Використовуються у виробничих і побутових лініях освітлення. Основна характеристика, від якої залежатиме ціна на виріб - номінальний струм силового ланцюга. Щит ЯУО-9603-3474 (3ф 25А) розрахований на номінальний струм навантаження освітлювального обладнання на 25А при напрузі мережі змінного струму 230В 50Гц. Щит може бути виготовлений у різному кліматичному виконанні: IP21-IP65.

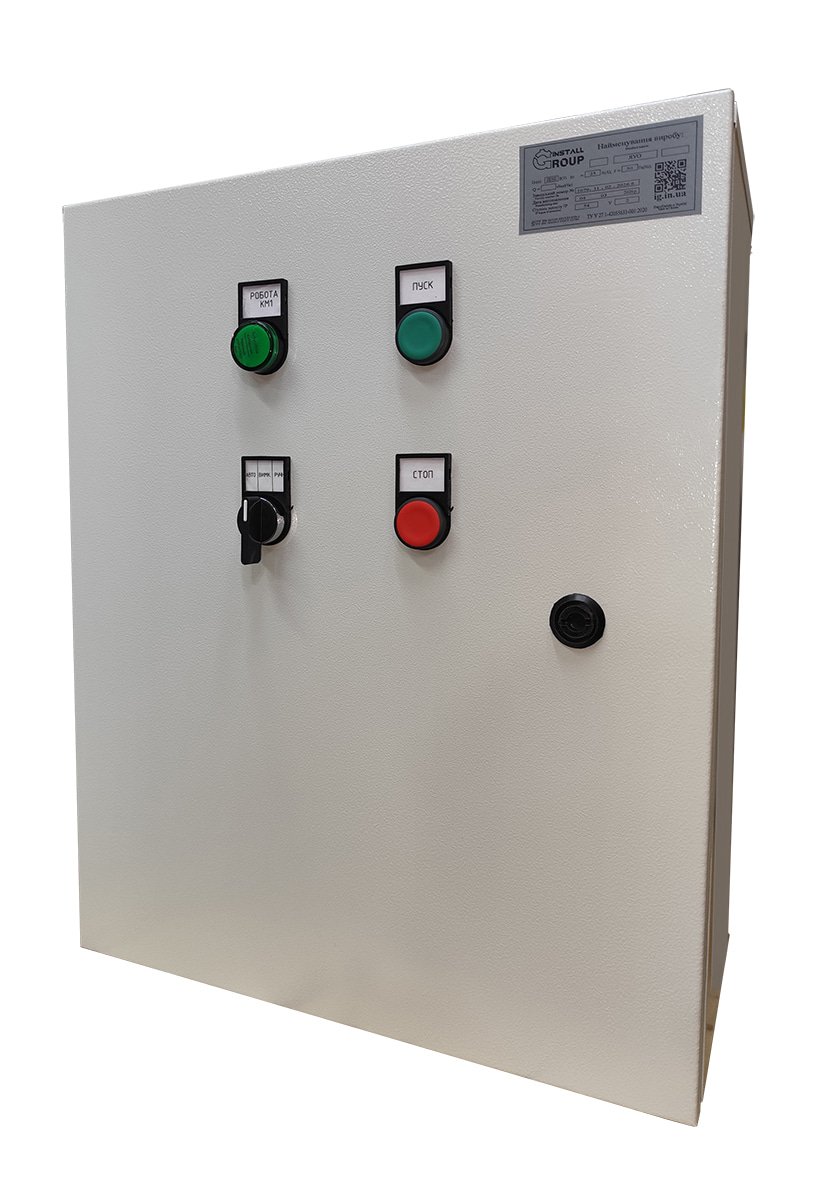

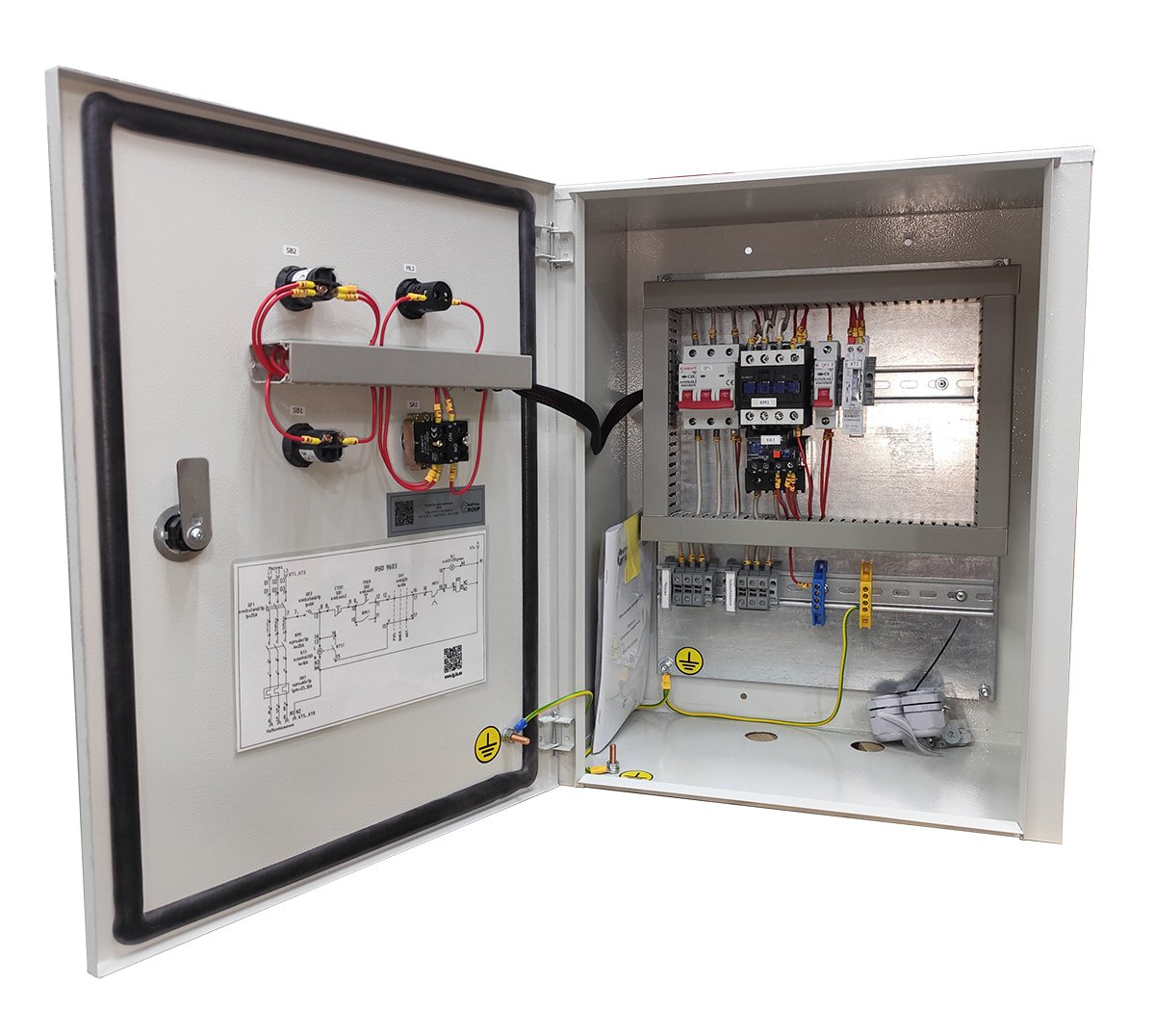

Зовнішній вигляд і габаритні розміри ЯУО-9603-3474 (3ф 25А):

    Конструктивне виконання корпусу (ящика) ЯУО-9603-3474 (3ф 25А):

 ► Розміри - 500х400х250мм (ВхШхГ)мм

 ► Матеріал корпусу: металевий (можливість вибору товщини металу: 0,8 мм; 1 мм; 1,2 мм), нержавіюча сталь

 ► Тип установки: навісний

 ► Ступінь захисту - IP54 (за бажанням замовника можна виконати корпус різного кліматичного виконання

 ► Тип фарбування - порошкове, колір RAL7035 (за необхідності можна вибрати інший колір)

 ► Сфера застосування - промислова та побутова

 ► Країна виробник - Україна

 ► Виробник - ТОВ "Інсталл Групп"

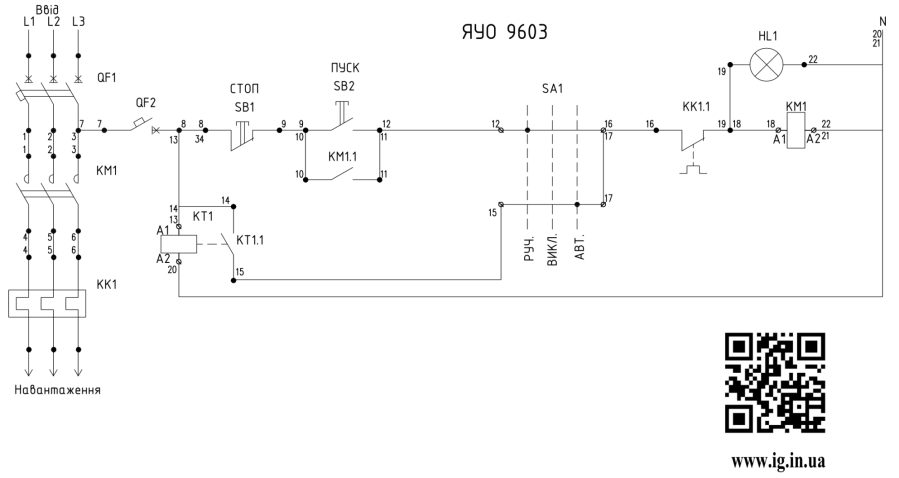

Схема ящика управління освітленням ЯУО-9603-3474 (3ф 25А):

     Щит ЯУО-9603-3474 (3ф 25А) працює з таймером часу. Цей щит забезпечує роботу схеми в таких режимах (перемикач SA1):

 ⇒ ручний - управління здійснюється від кнопкового поста шляхом увімкнення і вимкнення кнопок "Пуск"/"Стоп"

 ⇒ автоматичний - керування здійснюється від подачі зовнішнього сигналу керування, ніби команда від дистанційного кнопкового поста або з диспетчерського пункту через сигнал модуля GSM.  В данній схемі  автоматичний режим управління освітленням відбувається за допомогою таймера часу.

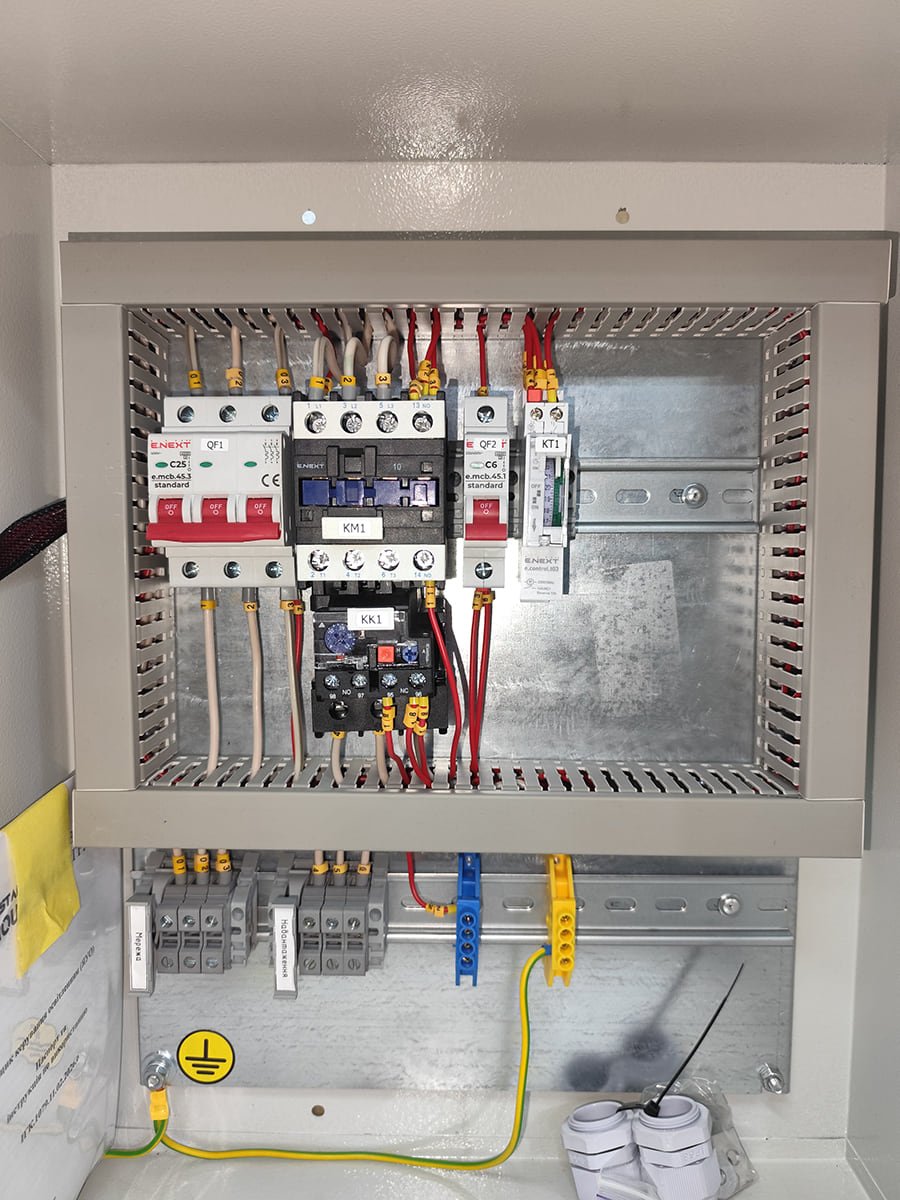

     Основний комплект обладнання, яке входить до ЯУО-9603-3474 (3ф 25А):

 ♦ Триполюсний ввідний автомат на 25А для захисту від струмів короткого замикання та теплового захисту ланцюга

 ♦ Однополюсний автомат на 6А для захисту ланцюга управління

 ♦ Триполюсний контактор на 25А для комутації навантаження в ланцюзі

 ♦ Таймер часу

Ціна, вказана на сайті, була прорахована з використанням обладнання виробника Е-Next. Під час прорахунку комерційної пропозиції на складання цього щитового обладнання можливо використовувати таких європейських виробників: Eaton (США), ЕТI (Словенія), ABB (Німеччина), Schneider Electric (Франція), Hager (Німеччина), F&F (Польща). А також з інших бюджетних іменитих брендів: CHINT (Китай), E-Next(Польща), CNC (Китай), UEC (Україна), АСКО-УКРЕМ (Україна), Промфактор (Україна).
