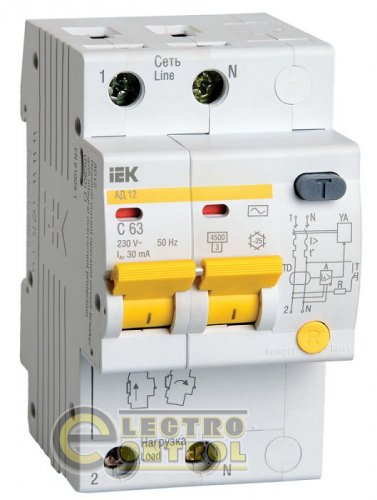

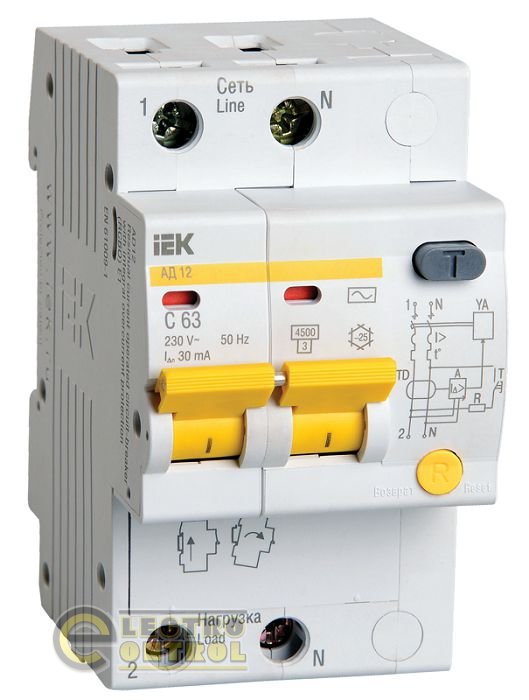

Характеристики

  • Обладнання: диф. автомат
  • Номінальний струм, А: 25
  • Кількість полюсів: 2
  • Вимикаюча здатність, kA: 4,5 kA
  • Вимикаюча характеристика: З
  • Струм витоку, mA: 30
  • Тип: AC
  • Серія: ПЕКЛО12
  • Країна виробник товару: Китай

Швидкодіючий захисний вимикач, реагує на диференціальний струм, із вбудованим захистом від надструмів. Забезпечує три види захисту – захист людини від поразки електричним струмом при випадковому ненавмисному дотику до струмопровідним частинам електроустановок при ушкодженнях ізоляції; запобігання пожеж внаслідок протікання струмів витоку на землю; захист від перевантаження й короткого замикання. Апарат зберігає працездатність при зниженій напрузі мережі ( до 50 В) і має високу механічну зносостійкість. В апарату передбачена індикація спрацьовування від диференціального струму.

Понад 50 типовиконань на 6 номінальних струмів.

Переваги

• Комбінована схема з електронним модулем диференціального захисту й вбудованим вимикачем серії ВА47-29.

• Вбудований захист від імпульсних (грозових перенапруг) – варистор класу D.

• Найбільш надійний захист людини при прямому дотику до струмопровідним частинам.

• Незалежний індикатор положення контактів.

• Широкий діапазон робочих температур від –25 °З до +50 °З.

• Насічки на контактних затискачах знижують теплові втрати й збільшують механічну стійкість з'єднання.

• Наявність кнопки ТЕСТ для перевірки працездатності пристрою й правильності підключення.

• Наявність кнопки ПОВЕРНЕННЯ для індикації спрацьовування від диференціального струму.

• Можливість установки додаткових пристроїв:

– контакт стану КС47;

– контакт стану КСВ47.


Технічні характеристики
Відповідають стандартам ДЕРЖСТАНДАРТ Р 51327.1-99, ТУ 99 АГІ.641243.039
Номінальна напруга частотою 50 Гц, В 230/400
Номінальний струм In, А 25
Номінальний вимикаючий диференціальний струм IDn,мА 30
Характеристика спрацьовування електромагнітного розчіплювача C
Номінальний умовний диференціальний струм короткого замикання IDз, А 4500
Робоча характеристика при наявності диференціального струму АC
Час відключення при номінальному диференціальному струмі, мс ? 40
Число полюсів 2
Умови експлуатації УХЛ4
Ступінь захисту вимикача IP20
Зносостійкість, циклів В- ПРО, не менш 10000
Максимальний перетин приєднуються проводів, мм2 вхід - 25; вихід - 16
Наявність дорогоцінних металів (срібло), г/полюс 0,6?2,0
Маса (2/4-полюсні), кг 0,25/0,45
Діапазон робочих температур, °З -25 ? +40



Аналог: MAD32-5-025-C-30 - відмінність у габаритах пристрою

Каталог модульного встаткування
