Плавка вставка до запобіжника ППН-1, 1, 250А

Предохранители плавкие серии ППН-1 предназначены для защиты электрооборудования промышленных установок и электрических сетей переменного тока частотой 50 Гц напряжением до 660 В и постоянного тока напряжением до 440 B

Предохранители серии ППН-1 выпускаются 5-ти величин на токи 160, 250, 400, 630 и 1000 А.

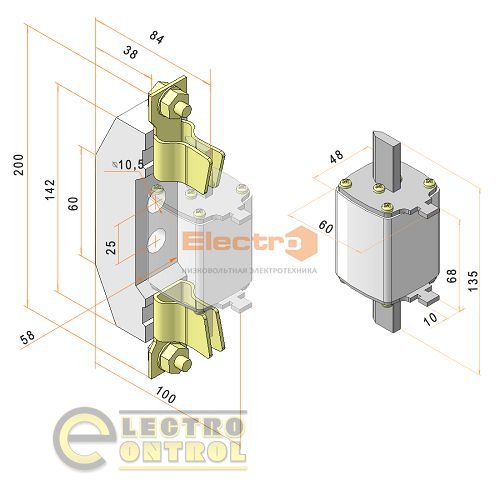

Предохранители серии ППН-1 состоят из держателя и плавкой вставки.

Держатель изготавливается из электротехнической керамики или композитного материала.

Зажимы и выводы держателя изготавливаются из электротехнической меди и имеют антикоррозионное покрытие для предотвращения окисления меди.

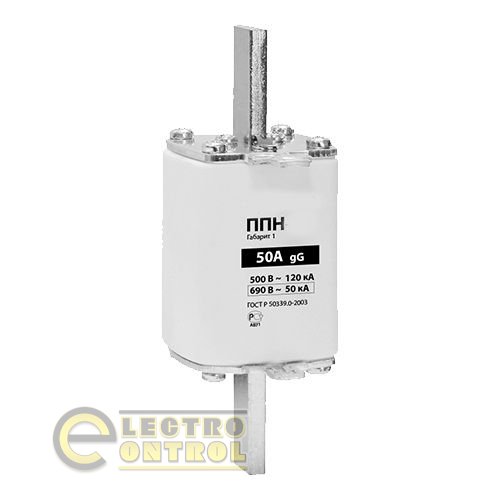

Плавкая вставка состоит из корпуса, клеммных выводов и плавкого элемента, изготовленного из фосфористой бронзы.

Для предотвращения выброса дуги корпус, с плавкой вставкой, заполнен кварцевым песком.

Плавкая вставка снабжена специальным индикатором, позволяющим определить сработавший предохранитель.

Технические характеристики

Типоразмер	ППН-1-1	ППН-1-2
Номинальное напряжение, В	600
Номинальный ток, А	250	400
Величина плавкой вставки, А	80, 100, 125, 160, 200, 250	250, 315, 355, 400
Характеристика срабатывания	gG *
Предельная коммутационная способность (500/660В), кА	120/50
Вес предохранитель/держатель, г	455/550	650/770

*защита линейных цепей от перегрузки и короткого замыкания, общего назначения
