  • Ввідно-розподільчий пристрій ВРП-400А

Характеристики

  • Номінальний струм: 400А
  • Номінальна напруга: 230В/400В
  • Частота мережі: 50Гц
  • Комплектація щитового обладнання, яка представлена на фото може не відповідати вказаній ціні і опису: !!!
  • Країна реєстрації бренда: Україна

  ♦ Умови оформлення замовлення на збирання щитового обладнання ♦

  1. Клієнт надсилає технічне завдання (у телефонному режимі, на електронну пошту, у соціальних мережах та ін.
  2. Відповідно до технічного завдання ми робимо комерційну пропозицію і відправляємо Вам її будь-яким каналом зв'язку
  3. Створюємо типовий договір на співпрацю з Вами
  4. Ви оплачуєте своє замовлення зручним для Вас способом відповідно рахунку виставленого нашою компанією
  5. Ми найближчим часом починаємо складання щитового обладнання (терміни можуть змінюватися в залежності від ступеня навантаження в нашій компанії)
  6. Після збирання щитовий виріб перевіряється нашими висококваліфікованими технічними фахівцями на коректність роботи
  7. Доставка за Вашою адресою обумовленим способом
  8. Монтаж та налагодження (якщо це передбачено в договорі)
  9. У комплекті зі щитовим обладнанням ми постачаємо таку документацію: паспорт на готовий виріб; схему електричну
  10. Все електрощитове обладнання проводиться згідно з технічними умовами ТУ У 27.1-42055633-001:2020

         Компанія «Інсталл Групп» займається виробництвом щитового обладнання типу ВРП (ввідно-розподільчий пристрій). Дане щитове обладнання представлене та реалізується в Інтернет-магазині «Електроконтроль». Складання щитів проводиться фахівцями необхідної кваліфікації у виробничому цеху компанії «Інсталл Групп». Проектування, складання та монтаж проводиться з урахуванням вимог ПУЕ, безпеки та ресурсозбереження. Компанія «Інстал Груп» виробляє ввідно-розподільний пристрій ВРП з номіналом струму від 160А до 2500А.
        Ввідно-розподільчий пристрій ВРП-400А призначений для прийому, розподілу та обліку споживаної електроенергії в електричних ланцюгах змінного струму частотою 50Гц і напругою 400В, а також захищає електролінії від перевантажень і струмів короткого замикання. За допомогою цього типу щитового обладнання можна проводити оперативні включення та відключення електричних мереж.
         Додаткові завдання, які можна вирішити за допомогою ввідно-розподільчого пристрою ВРП-400А:
 • можливість безперебійного живлення споживачів від 2-х незалежних вступних джерел електроенергії (за допомогою перекидних рубильників). Перемикання між введеннями можна
виконувати у ручному або автоматичному (за допомогою моторизованих рубильників) режимах
 • за потреби надається можливість перерозподілу навантаження між споживачами
 • захист електрообладнання від атмосферних грозових розрядів та перешкод (за допомогою встановлення в щиті обмежувача перенапруги ОПН)
 • можливість ведення комерційного та технічного (за потребою) обліку.
         Ввідно-розподільчий пристрій ВРП-400А застосовується в виробничій, житловій, громадській, адміністративній та побутовій області.
       Конструкція ввідно-розподільчого пристрою ВРП-400А являє собою шафу(и) каркасної металоконструкції, на якій встановлюють двері, монтажну панель (на якій кріпиться вся апаратура) і передню панель (яка необхідна для захисту від дотику до струмоведучих частин щита і для запобігання несанкціонованого втручання до приладу обліку, шляхом пломбування). Дане щитове обладнання можна виконати підлогового або навісного типу установки, що забезпечить різні способи введення та виведення електричних ліній: знизу або зверху.

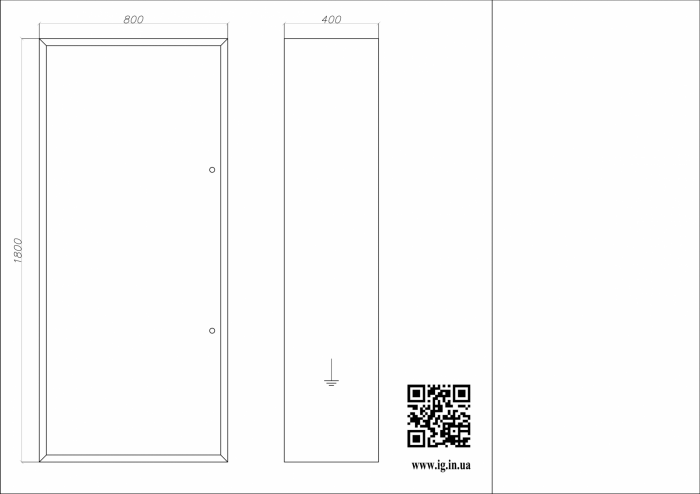

Габаритні розміри та зовнішний вигляд ввідно-розподільчого пристрою ВРП-400А:
      Конструктивне виконання ВРП-400А:
 ► Розмір - 800х1800х400мм (ШхВхГ)
 ► Матеріал корпусу: металевий (можливість вибору товщини металу: 0,8мм; 1мм; 1,2мм)
 ► Тип фарбування – порошкове, колір RAL7035 (при необхідності можна вибрати інший колір під потреби замовника)
 ► Кліматичне виконання – IP31 (за бажанням замовника можна виконати до IP54)
 ► Країна-виробник – Україна
 ► Виробник – ТОВ «Інсталл Групп»
Схема ввідно-розподільчого пристрою ВРП-400А:

        Основний комплект обладнання, що входить у ВРП-400А:
♦ Два вступні 3-х полюсні автоматичні вимикачі з номіналом струму 400А. Для введення та захисту відхідних ліній у щиті
♦ Два роз'єднувачі з ножевими запобіжниками. Необхідні для захисту ОПН
♦ Два 4-х полюсні обмежувачі перенапруги ОПН. Захищають технологічне електроустаткування від грозових ударів та перешкод
♦Шість трансформаторів струму призначені для підключення лічильників електроенергії. Для прорахунку ціни застосовані трансформатори струму з класом точності Т-0,5s виробника «МЕГОММЕТР» (клас точності та виробник можуть змінюватися відповідно до вимог замовлення)
♦Два лічильники електроенергії. Є можливість укомплектувати лічильниками таких виробників: ELGAMA-ELECTRONIKA (Литва); МТХ TeleTec (Україна), НІК (Україна) та ін. Ціна на сайті вказана без урахування вартості лічильників електроенергії
♦ Два перекидні рубильники на три «1-0-2» положення з номіналом струму 400А. Забезпечують можливість перемикання між вводами
♦ Шість світлових індикаторів 230В для демонстрації наявності напруги на вводах

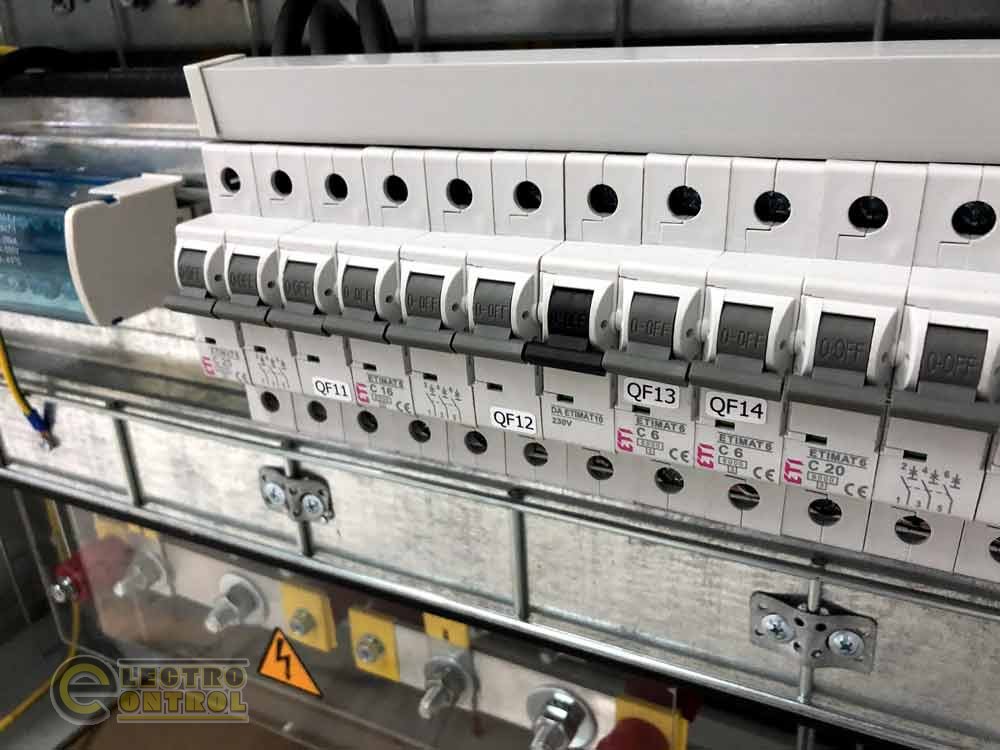

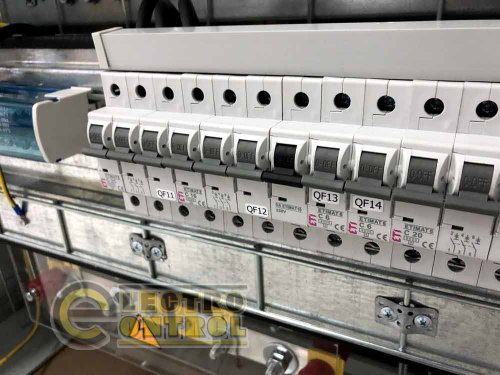

♦ Два 3-х полюсних автоматичних вимикачів із номіналом струму 6А. Для захисту світлових індикаторів
♦ Нульова шина N та шина заземлення PE
♦ На вимогу замовника можливе встановлення додаткової апаратури (амперметрів, вольтметрів, аналізатора параметрів мережі тощо)
      Ціна, вказана на сайті, була прорахована з використанням обладнання виробника ЕТІ. При складанні даного щитового обладнання можна використовувати наступних європейських виробників: Eaton (США), ЕТI (Словенія), ABB (Німеччина), Schneider Electric (Франція), Hager (Німеччина) та ін. А також з інших бюджетних іменитих брендів: CHINT (Китай), CNC (Китай), UEK (Україна), АСКО-УКРЕМ (Україна), Промфактор (Україна) і т.д.
