    Інженер-конструктор з Електрощитового Обладнання

    Підрахунок замовлення



  • Ввідно-розподільчий пристрій ВРПнж-250А

Характеристики

  • Номінальний струм: 250А
  • Номінальна напруга: 230В/400В
  • Частота мережі: 50Гц
  • Комплектація щитового обладнання, яка представлена на фото може не відповідати вказаній ціні і опису: !!!
  • Країна реєстрації бренда: Україна

   Умови оформлення замовлення на збирання щитового обладнання

  1. Клієнт видає технічне завдання (у телефонному режимі, на електронну пошту, у соціальних мережах та ін.)
  2. Відповідно до технічного завдання ми готуємо комерційну пропозицію та відправляємо Вам її будь-яким каналом зв'язку
  3. Створюємо типовий договір на співпрацю з Вами
  4. Ви оплачуєте своє замовлення зручним для Вас способом, згідно з виставленим рахунком нашою компанією
  5. Ми найближчим часом починаємо складання щитового обладнання (терміни можуть змінюватися в залежності від ступеня навантаження в нашій компанії)
  6. Після збирання щитовий виріб перевіряється нашими висококваліфікованими технічними фахівцями на коректність роботи
  7. Доставка за Вашою адресою обумовленим способом
  8. Монтаж та налагодження (якщо це передбачено в договорі)
  9. У комплекті зі щитовим обладнанням ми постачаємо таку документацію: паспорт на готовий виріб; схему електричну
  10. Все електрощитове обладнання проводиться згідно з технічними умовами ТУ У 27.1-42055633-001:2020

  11.     Компанія «Інсталл Групп» займається виробництвом щитового обладнання типу ВРП (ввідно-розподільчий пристрій). Дане щитове обладнання представлене та реалізується в Інтернет-магазині «Електроконтроль». Складання щитів проводиться фахівцями необхідної кваліфікації у виробничому цеху компанії «Інсталл Групп». Проектування, складання та монтаж проводиться з урахуванням вимог ПУЕ, безпеки та ресурсозбереження. Компанія «Інсталл Групп» виробляє ввідно-розподільний пристрій ВРП з номіналом струму від 160А до 2500А.

      Ціна на даний щит на сайті вказана з тими комплектуючими, які показані на схемі нижче (відповідно до ТЗ клієнта).

         Ввідно-розподільчий пристрій ВРП-250А призначений для прийому, розподілу та обліку споживаної електроенергії в електричних ланцюгах змінного струму частотою 50Гц і напругою 400В, а також захищає електролінії від перевантажень і струмів короткого замикання. За допомогою цього типу щитового обладнання можна проводити оперативні включення та відключення електричних мереж.
            Додаткові завдання, які можна вирішити за допомогою ввідно-розподільчого пристрою ВРП-250А:
     • можливість безперебійного живлення споживачів від 2-х незалежних вступних джерел електроенергії (за допомогою перекидних рубильників). Перемикання між введеннями можна
    виконувати у ручному або автоматичному (за допомогою моторизованих рубильників) режимах
     • за потреби надається можливість перерозподілу навантаження між споживачами
     • захист електрообладнання від атмосферних грозових розрядів та перешкод (за допомогою встановлення в щиті обмежувача перенапруги ОПН)
     • можливість ведення комерційного та технічного (за потребою) обліку.
             Ввідно-розподільчий пристрій ВРП-250А застосовується в виробничій, житловій, громадській, адміністративній та побутовій області.
           Конструкція ввідно-розподільчого пристрою ВРП-250А являє собою шафу(и) каркасної металоконструкції, на якій встановлюють двері, монтажну панель (на якій кріпиться вся апаратура) і передню панель (яка необхідна для захисту від дотику до струмоведучих частин щита і для запобігання несанкціонованого втручання до приладу обліку, шляхом пломбування). Дане щитове обладнання можна виконати підлогового або навісного типу установки, що забезпечить різні способи введення та виведення електричних ліній: знизу або зверху.

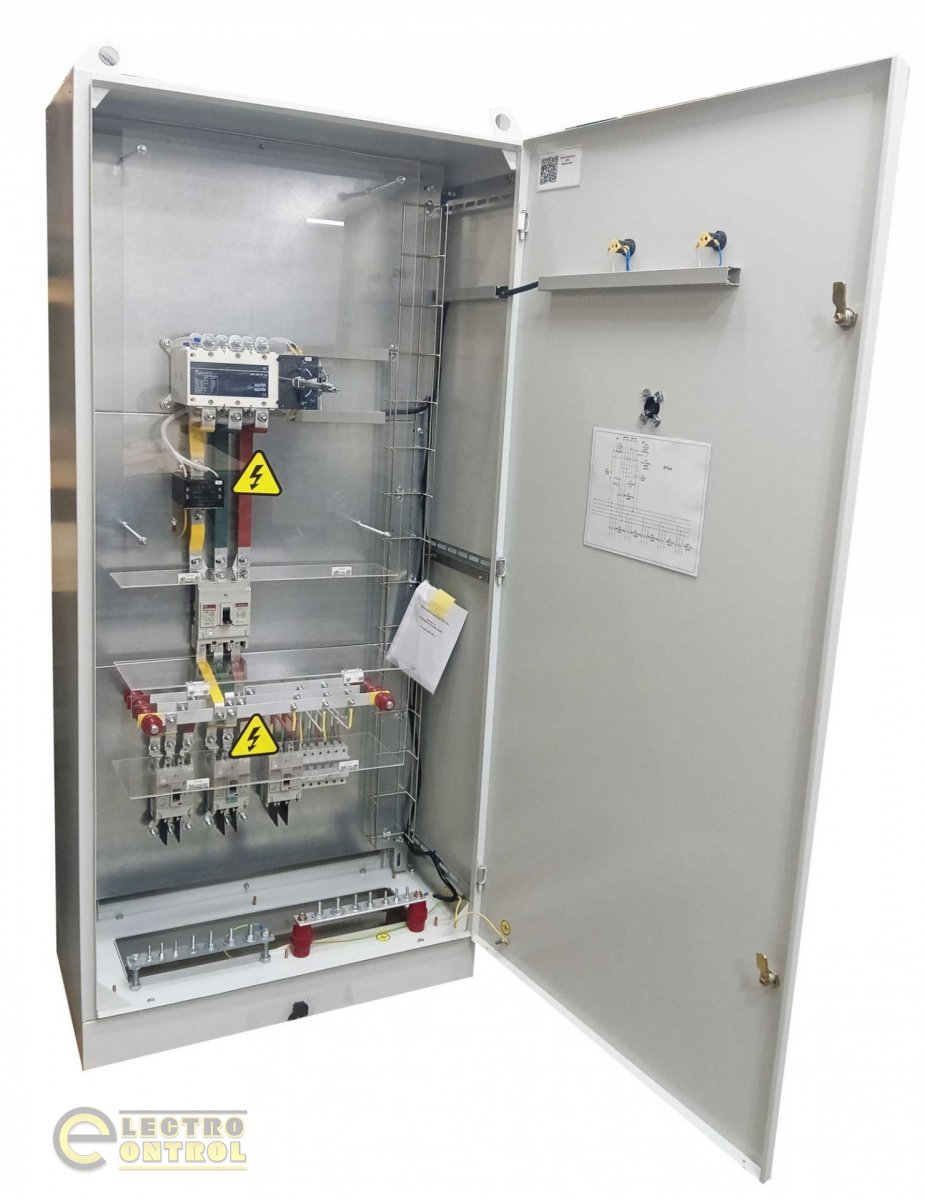

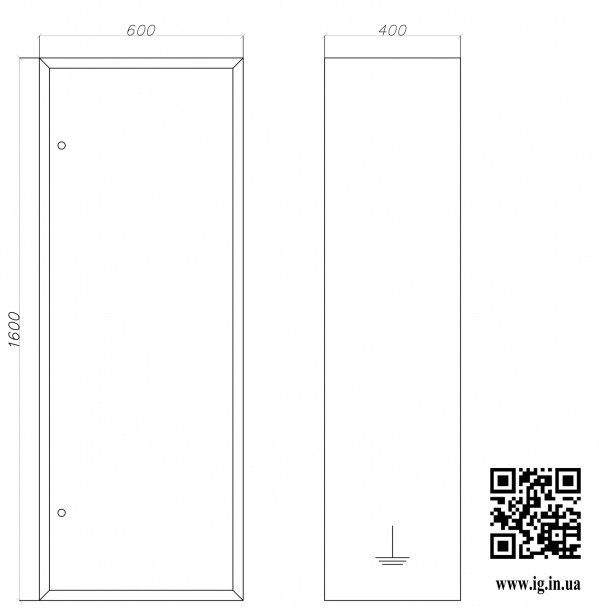

    Габаритні розміри та зовнішний вигляд ввідно-розподільчого пристрою ВРП-250А:


          Конструктивне виконання ВРП-250А:
     ► Розмір - 600х1600х400мм (ШхВхГ)
     ► Матеріал корпусу: металевий (можливість вибору товщини металу: 0,8мм; 1мм; 1,2мм)
     ► Тип фарбування – порошкове, колір RAL7035 (при необхідності можна вибрати інший колір під потреби замовника)
     ► Кліматичне виконання – IP31 (за бажанням замовника можна виконати різне кліматичне виконання щита)
     ► Країна-виробник – Україна
     ► Виробник – ТОВ «Інсталл Групп»



    Схема ввідно-розподільчого пристрою ВРП-250А:

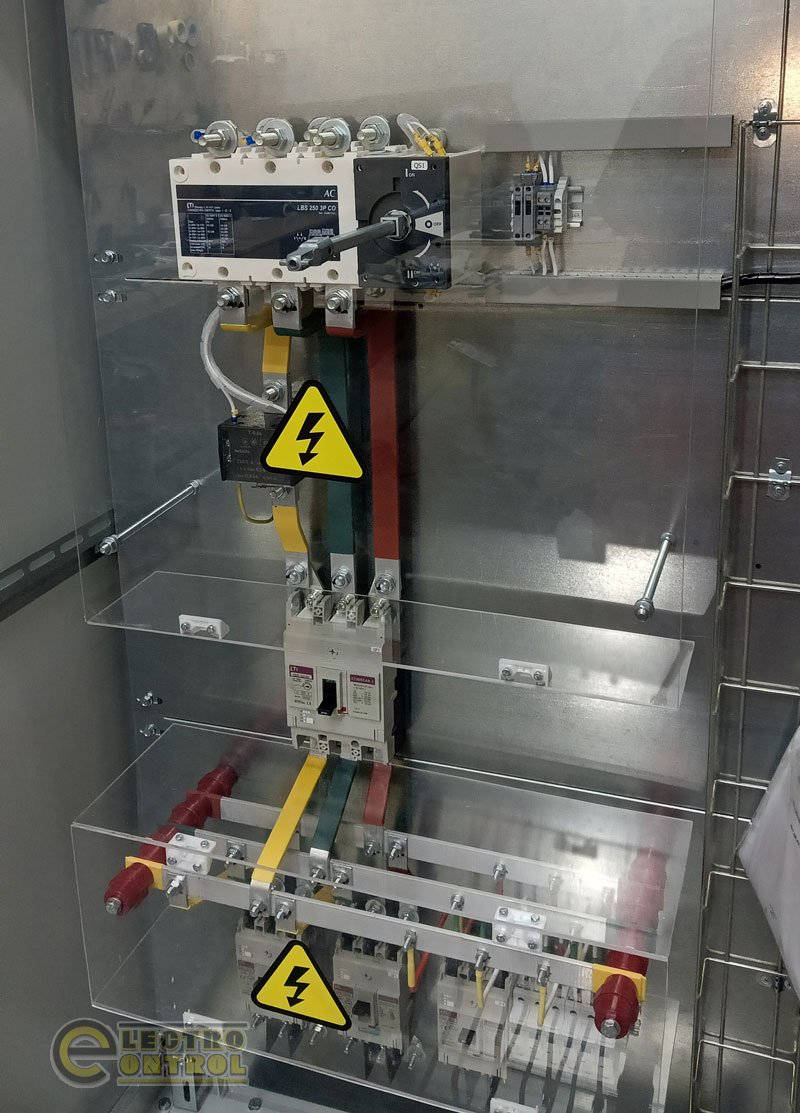

         Основний комплект обладнання, що входить в даний щит  ВРП-250А:
      ♦ Ввідний 3-х полюсний автоматичний вимикач із номіналом струму 250А. Для введення та захисту відхідних ліній у щиті.

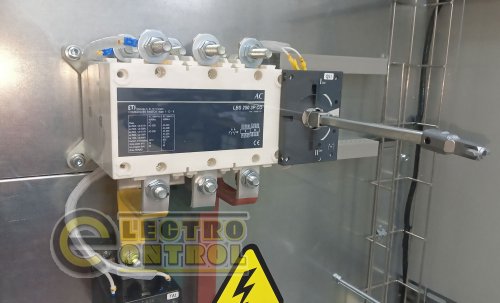

      ♦ Перекидний рубильник на три «1-0-2» положення з номіналом струму 250А. Забезпечують можливість перемикання між введеннями

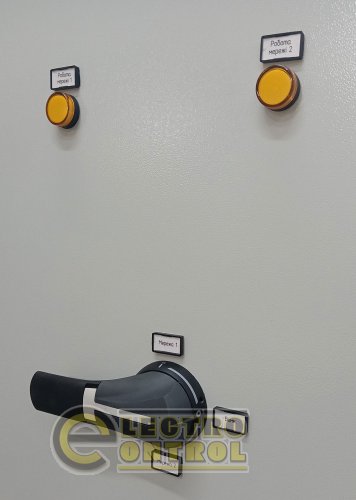

      ♦ Світлові індикатори 230В для демонстрації наявності напруги на вводах
      ♦ На вимогу замовника встановлені автоматичні вимикачі, що відходять, для підключення споживачів
      ♦ Нульова шина N та шина заземлення PE
      ♦ На вимогу замовника можливе встановлення додаткової апаратури: лічильників електроенергії, ОПН, амперметрів, вольтметрів, аналізатора параметрів мережі тощо.
        Ціна, вказана на сайті, була прорахована з використанням обладнання виробника ЕТІ(Словенія). При складанні даного щитового обладнання можна використовувати наступних європейських виробників: Eaton (США), ЕТI (Словенія), ABB (Німеччина), Schneider Electric (Франція), Hager (Німеччина) та ін. А також з інших бюджетних іменитих брендів: CHINT (Китай), CNC (Китай), UEK (Україна), АСКО-УКРЕМ (Україна), Промфактор (Україна) і т.д.

Відео огляди на товар Ввідно-розподільчий пристрій ВРПнж-250А
