Головний розподільчий щит ГРЩ-250А
- 139615

  ГРЩ-250

  8537
  Ціна: 268 537.00грн
- Доставка в будь-яке місто України протягом 2-3 робочих днів

  Знижки постійним клієнтам

  Оплата
  - Ми працюємо по 100% передоплаті
  - Мінімальна сума замовлення 400 грн
  - Безготівковий розрахунок
  - Онлайн оплата за реквізитами
  Захист споживача

Характеристики

Номінальний струм: 250А
Частота мережі: 50Гц
Номінальна напруга: 380/220В
Комплектація щитового обладнання, яка представлена на фото може не відповідати вказаній ціні і опису: !!!
Країна виробник товару: Україна

Опис Головний розподільчий щит ГРЩ-250А

♦ Умови оформлення замовлення на збирання щитового обладнання ♦

Клієнт надсилає технічне завдання (у телефонному режимі, на електронну пошту, у соціальних мережах та ін.
Відповідно до технічного завдання ми робимо комерційну пропозицію і відправляємо Вам її будь-яким каналом зв'язку
Створюємо типовий договір на співпрацю з Вами
Ви оплачуєте своє замовлення зручним для Вас способом відповідно рахунку виставленого нашою компанією
Ми найближчим часом починаємо складання щитового обладнання (терміни можуть змінюватися в залежності від ступеня навантаження в нашій компанії)
Після збирання щитовий виріб перевіряється нашими висококваліфікованими технічними фахівцями на коректність роботи
Доставка за Вашою адресою обумовленим способом
Монтаж та налагодження (якщо це передбачено в договорі)
У комплекті зі щитовим обладнанням ми постачаємо таку документацію: паспорт на готовий виріб; схему електричну
Все електрощитове обладнання проводиться згідно з технічними умовами ТУ У 27.1-42055633-001:2020

Компанія "Інсталл Групп" займається виробництвом щитового обладнання типу ГРЩ (головний розподільчий щит) з номіналом струму до 4500А. Дане щитове обладнання представлене та реалізується в Інтернет-магазині «Електроконтроль». Складання щитів проводиться фахівцями необхідної кваліфікації у виробничому цеху компанії «Інсталл Групп». Проектування, складання та монтаж проводиться з урахуванням вимог ПУЕ, безпеки та ресурсозбереження.

Головний розподільчий щит ГРЩ призначений для прийому електроенергії в низьковольтних системах електропостачання 0,4 кВ від трансформаторних підстанцій, розподілу по будівлі електричної енергії між споживачами (груповими та індивідуальними кінцевими споживачами). Так само в ГРЩ можна організувати облік споживаної електроенергії за допомогою функціонального блоку, в якому містяться трансформатори струму, клемні колодки та лічильники електроенергії.

Додаткові функції, які виконує головний розподільчий щит ГРЩ:

• захист електроліній, що відходять, від перевантажень і від різних видів струмів короткого замикання («фаза L – нуль N», «фаза L1- фаза L2(3)», «фаза L1(2,3) – земля PE»);

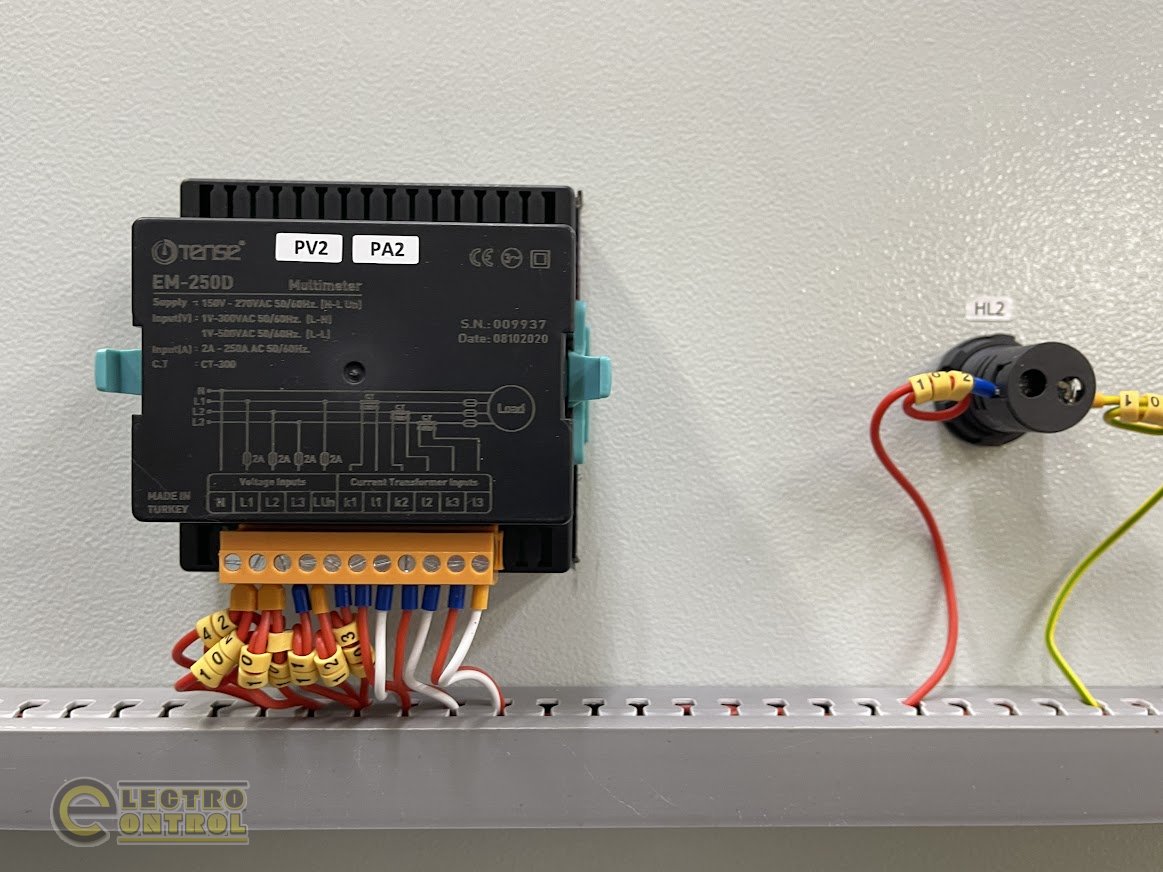

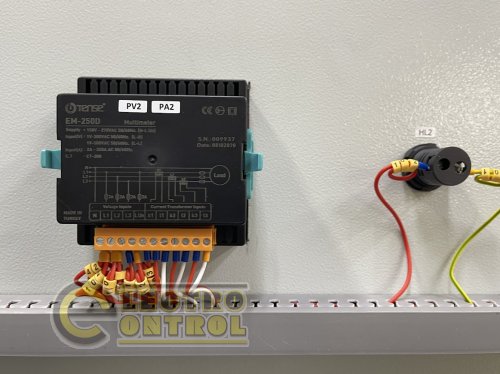

• контроль електричних параметрів на електричних лініях за допомогою установки в щиті різних вимірювальних приладів;

• можливість підключення систем автоматичного введення резерву (АВР);

• світлова індикація позаштатних та аварійних ситуацій.

ГРЩ встановлюються на введенні у житлові будинки, офісні будівлі, громадські та адміністративні споруди.

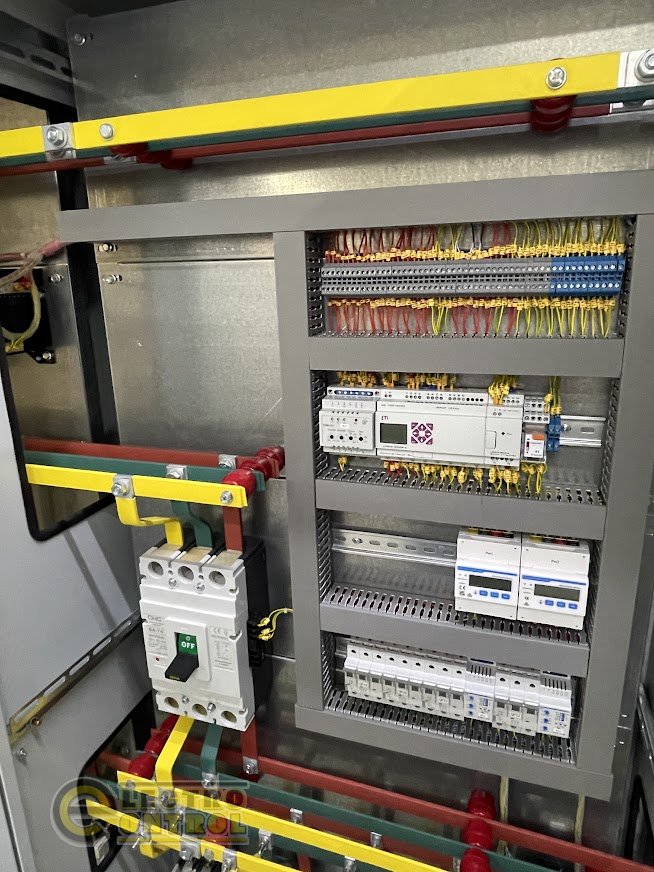

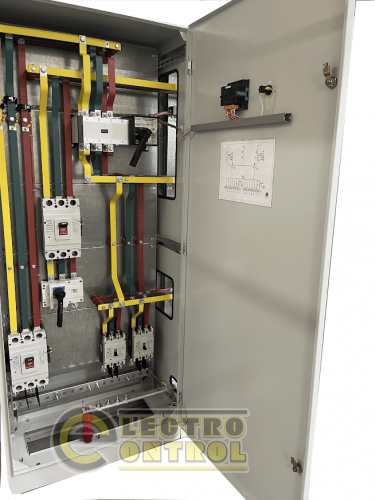

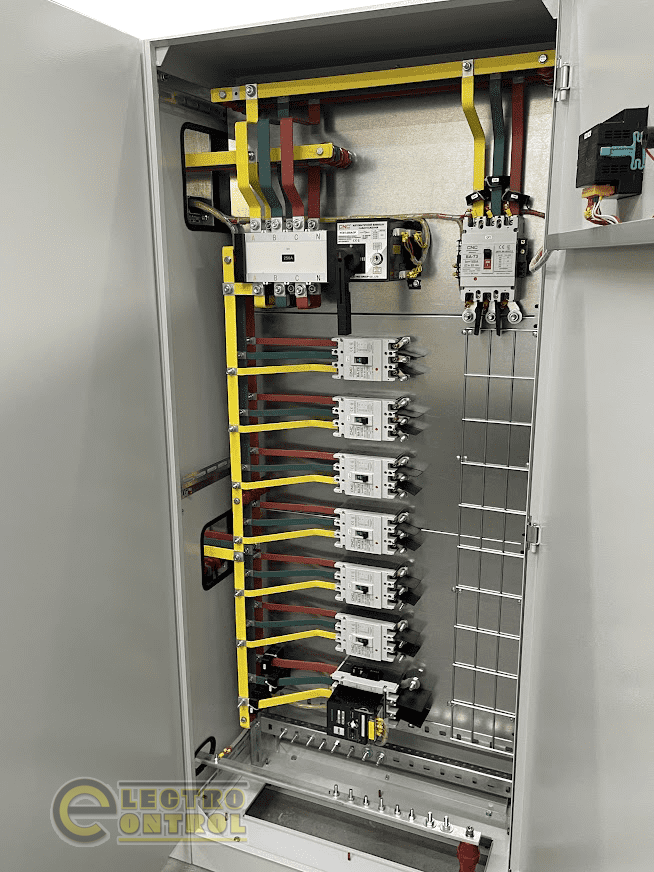

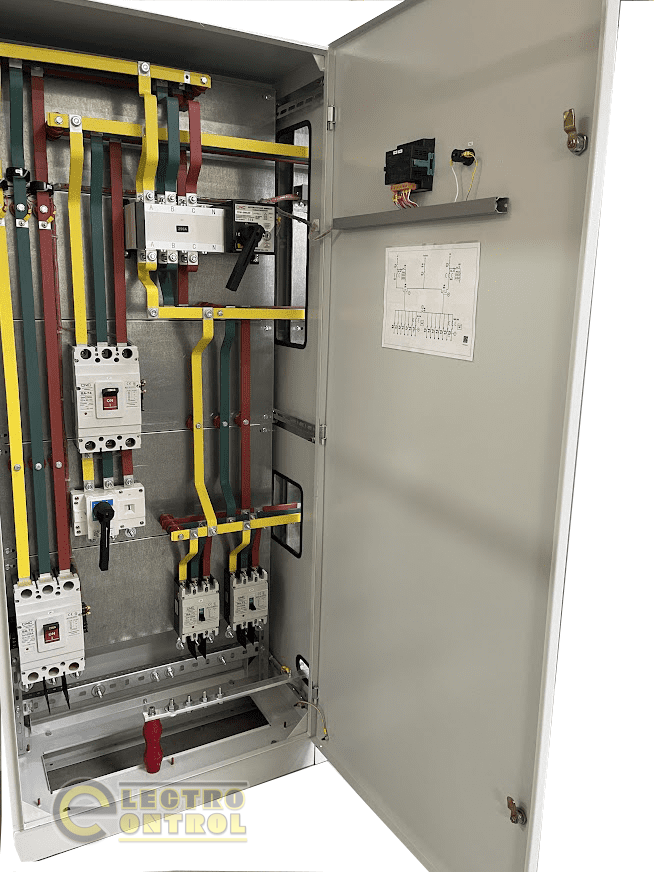

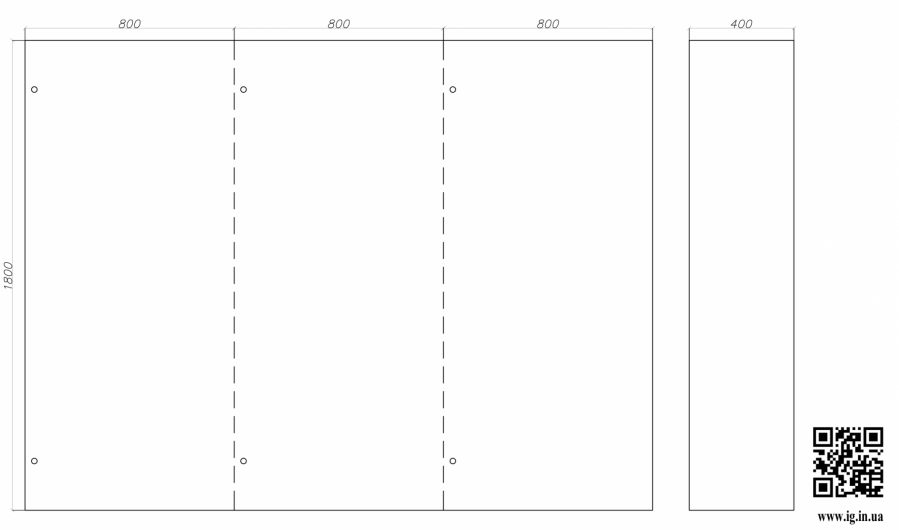

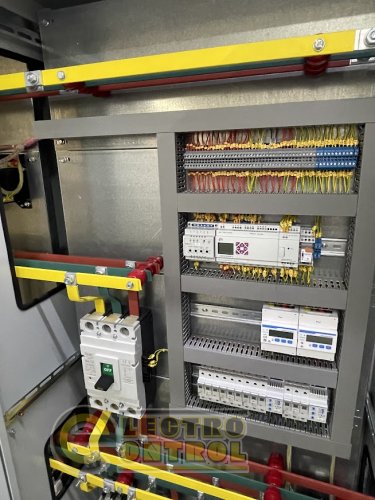

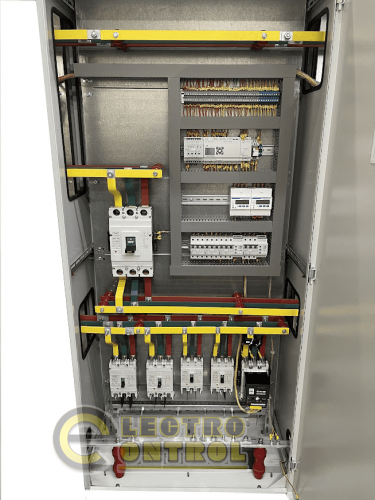

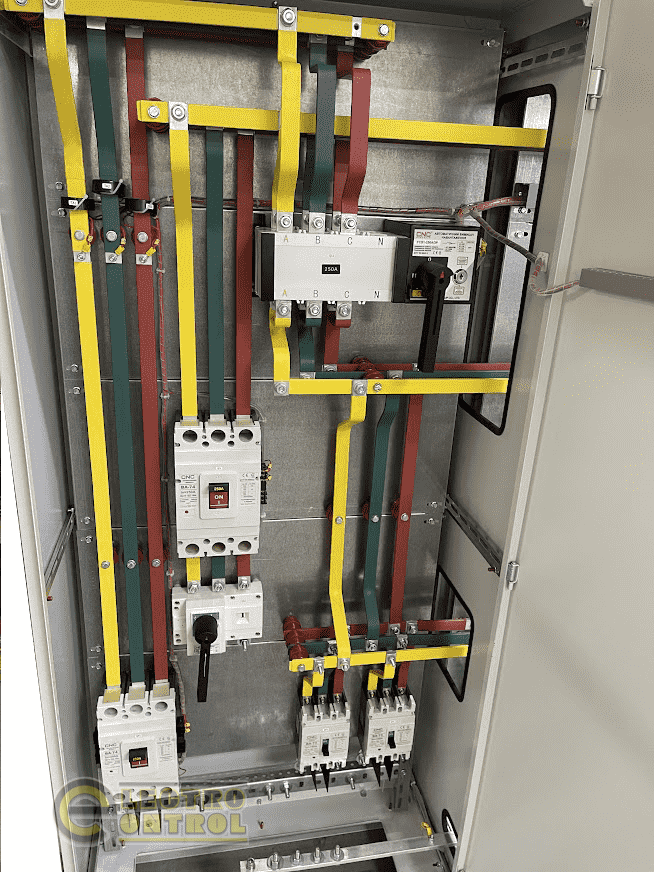

Габаритні розміри та зовнішній вигляд ГРЩ-250А:

Конструктивне виконання корпусу головного розподільчого щита ГРЩ-250А:

♦ Розмір – В1800хШ2400хГ400мм (індивідуально замовленню можно виконати і інші габаритні розміри);

♦ Матеріал корпусу: металевий (можливість вибору товщини металу: 0,8 мм; 1 мм; 1,2 мм);

♦ Тип фарбування – порошкове, колір RAL7035 (за потреби можна вибрати інший колір під потреби замовника);

♦ Кліматичне виконання – IP31 (за бажанням замовника можна виконати до IP54);

♦ Країна виробник – Україна;

♦ Виробник - ТОВ «Інсталл Групп».

Корпус ГРЩ представляє собою зварні металоконструкції між собою (їх кількість залежить від кількості вводів та функцій у щиті), усередині яких знаходяться монтажні панелі з електричною апаратурою. У ГРЩ можна розмістити такі види функціональних панелей:

⇒ розподільчі;

⇒ ввідні;

⇒ секційні;

⇒ облікові;

⇒ компенсації реактивної потужності;

⇒ відсік під кабель.

За способом монтажу розрізняють підлогові, вбудовані (у спеціальні ніші будівлі) і навісні, тому введення електричних кабелів можливе як зверху щита так і знизу.

Схема головного розподільчого щита ГРЩ-250А:

Опис роботи даної схеми ГРЩ-250А:

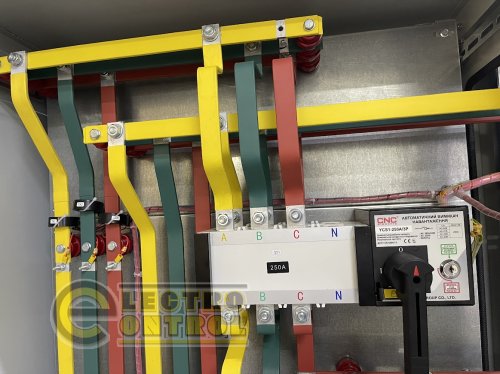

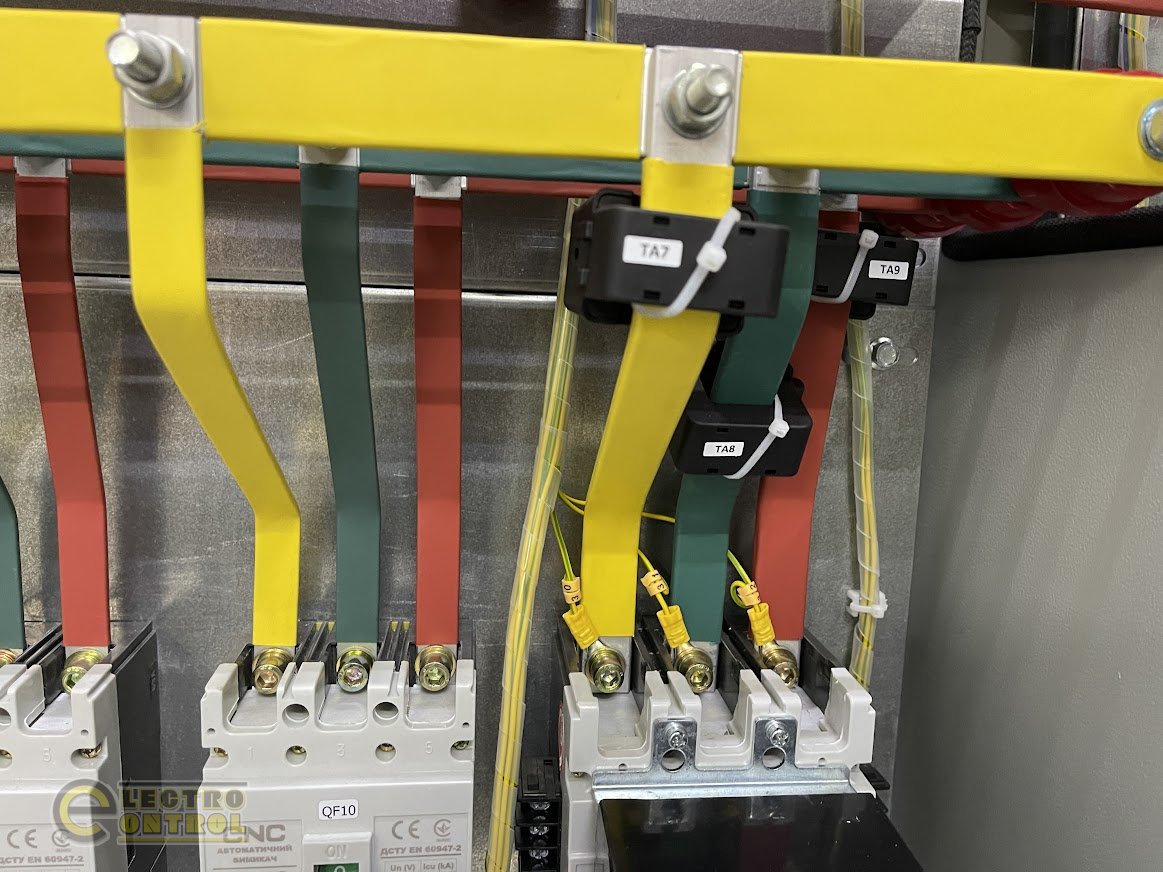

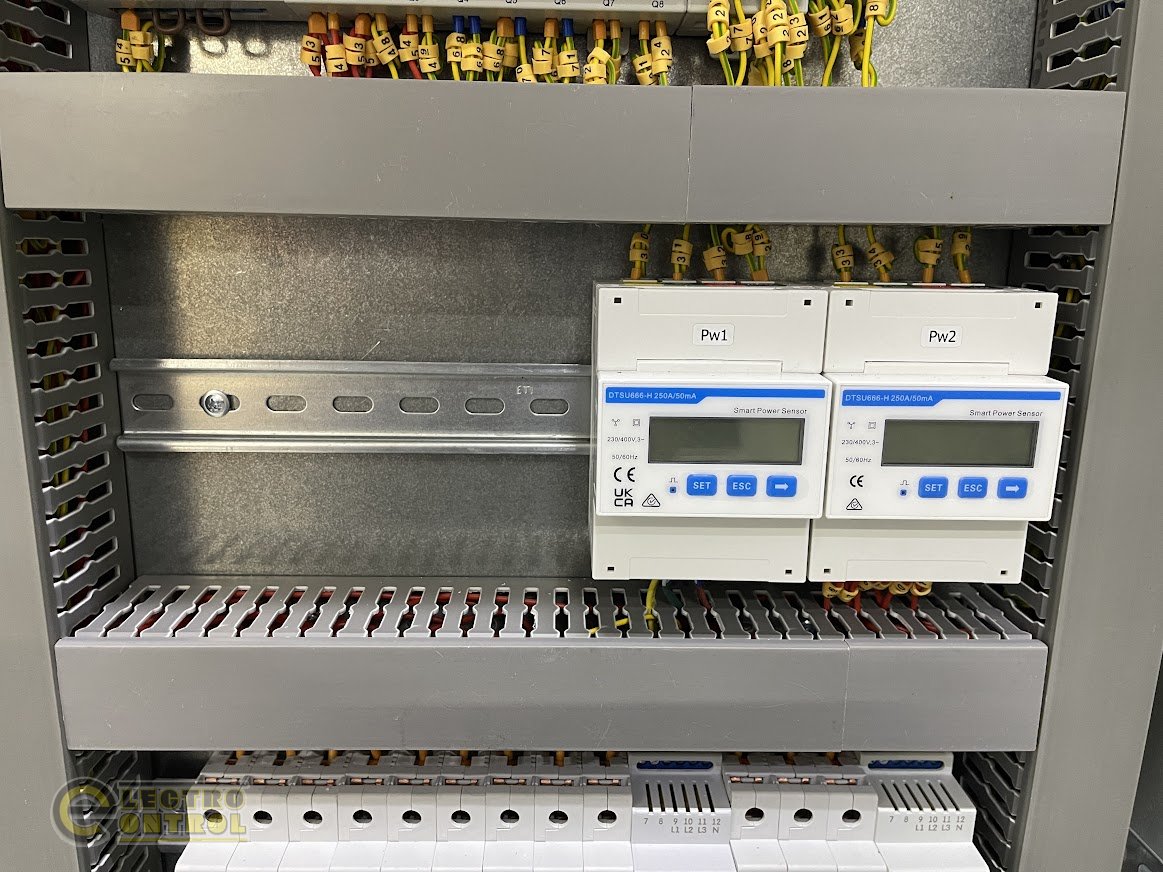

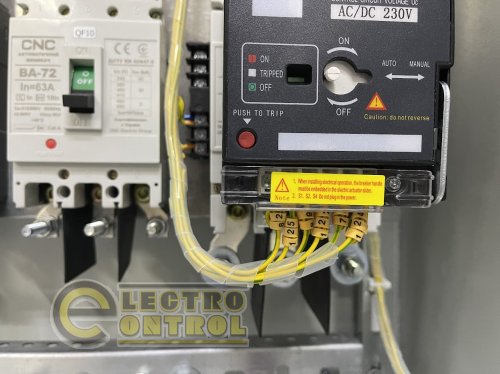

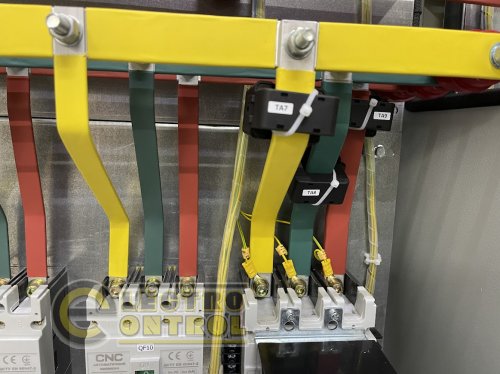

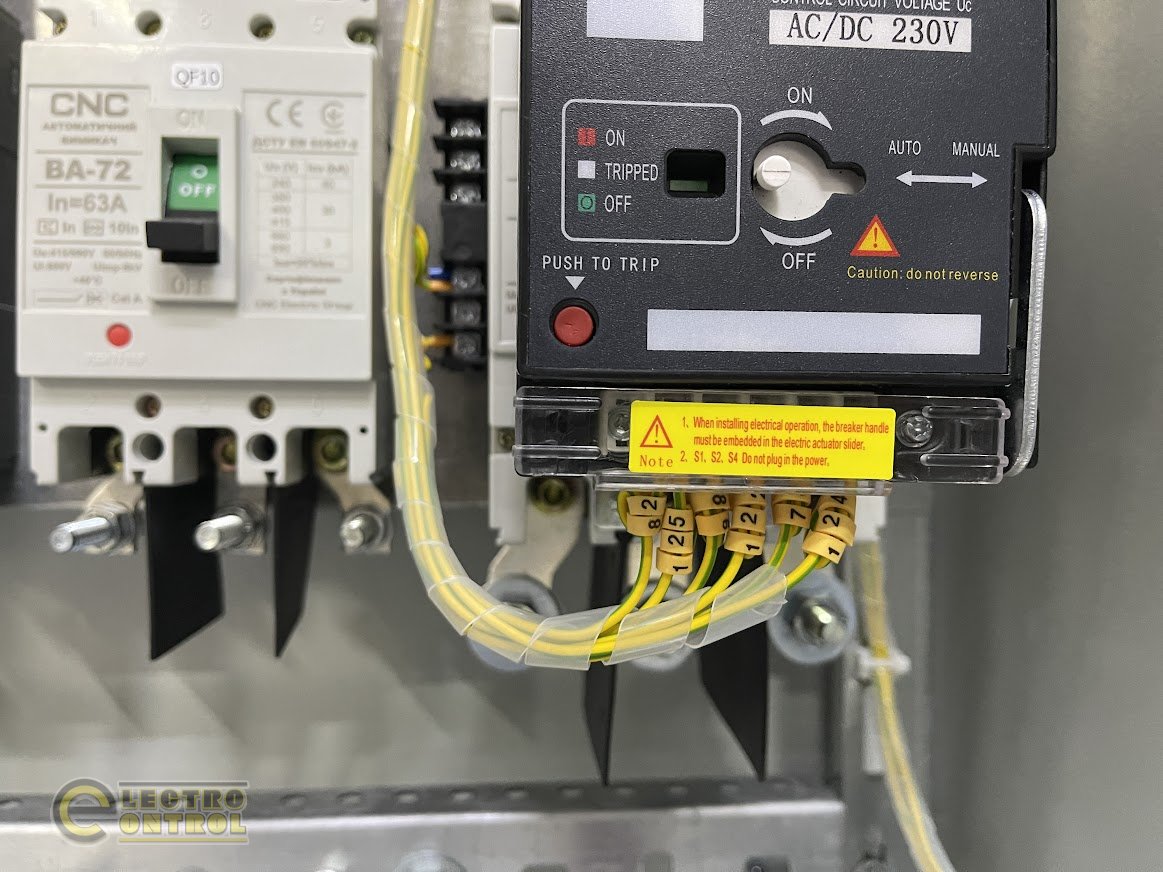

Даний щит ГРЩ (Головний Розподільний Щит) складається з двох міських вводів, один на 160А (QF1), другий на 250А (QF2), а також при зникненні двох вводів – запитування здійснюється від аварійного живлення дизель генератора (QF3). Перемикання між міським введенням та живленням від дизельного генератора здійснюється за допомогою моторизованого перекидного рубильника. Такий принцип роботи здійснюється як при перемиканні введення №1 на 160А, так і при перемиканні введення №2 250А на дизель генератор. Таким чином здійснюється принцип роботи системи у вигляді АВР (аварійне введення резерву). У цьому ГРЩ при живленні щита від міського введення №1 і №2 так само здійснюється підмішування електроживлення від двох автоматичних вимикачів з мотор приводом на 250А (QF4) і на 160А (QF11). Параметри з контролю живлення та підмішування електроенергії в загальну міську мережу здійснює лічильник Huawei, який працює за «зеленим» тарифом. Лічильник Huawei DTSU666-H 250A/50mA здійснює вимірювання споживання з трансформаторів струму TA7-TA9, а також з TA10-TA12. У разі пропадання двох вводів автоматичні вимикачі (QF4, QF11), що забезпечують живлення від сонячної електростанції, відключаються та зупиняють подачу живлення альтернативної енергії. Управління роботи АВР забезпечує логічний модуль ETI LOGIC разом із приладами реле напруги виробника Новатек – Електро. Так само в даному щиті по кожному вводу встановлені мультиметри струму і напруги EM-250D TENSE з верхньою межею струму, до 300А.

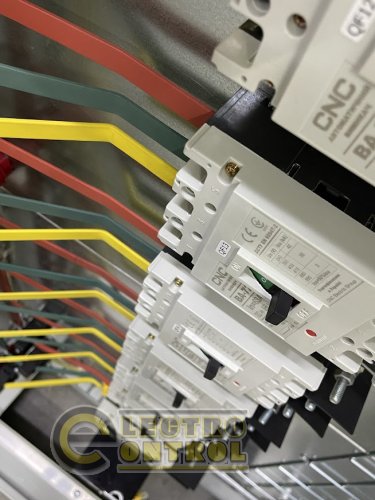

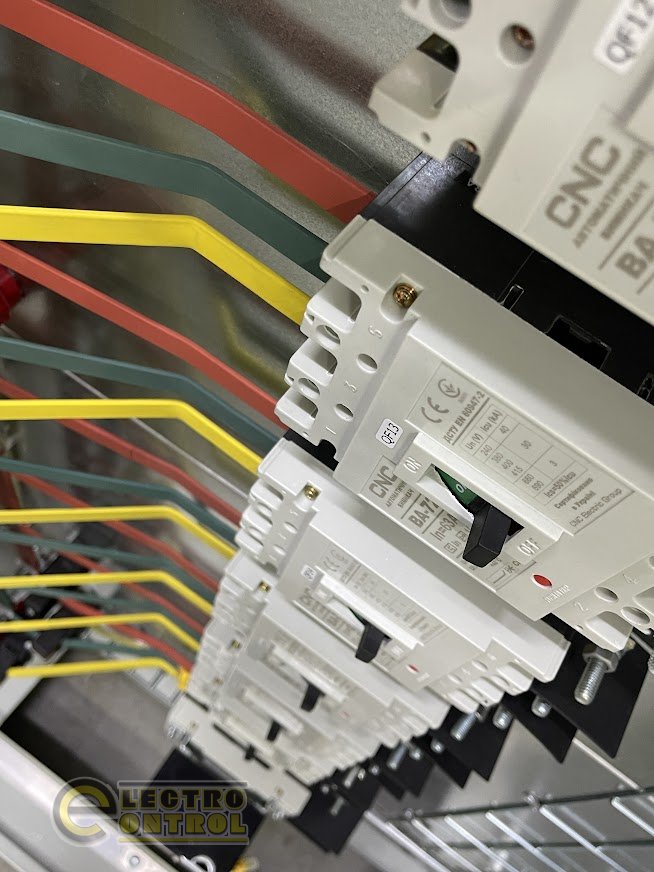

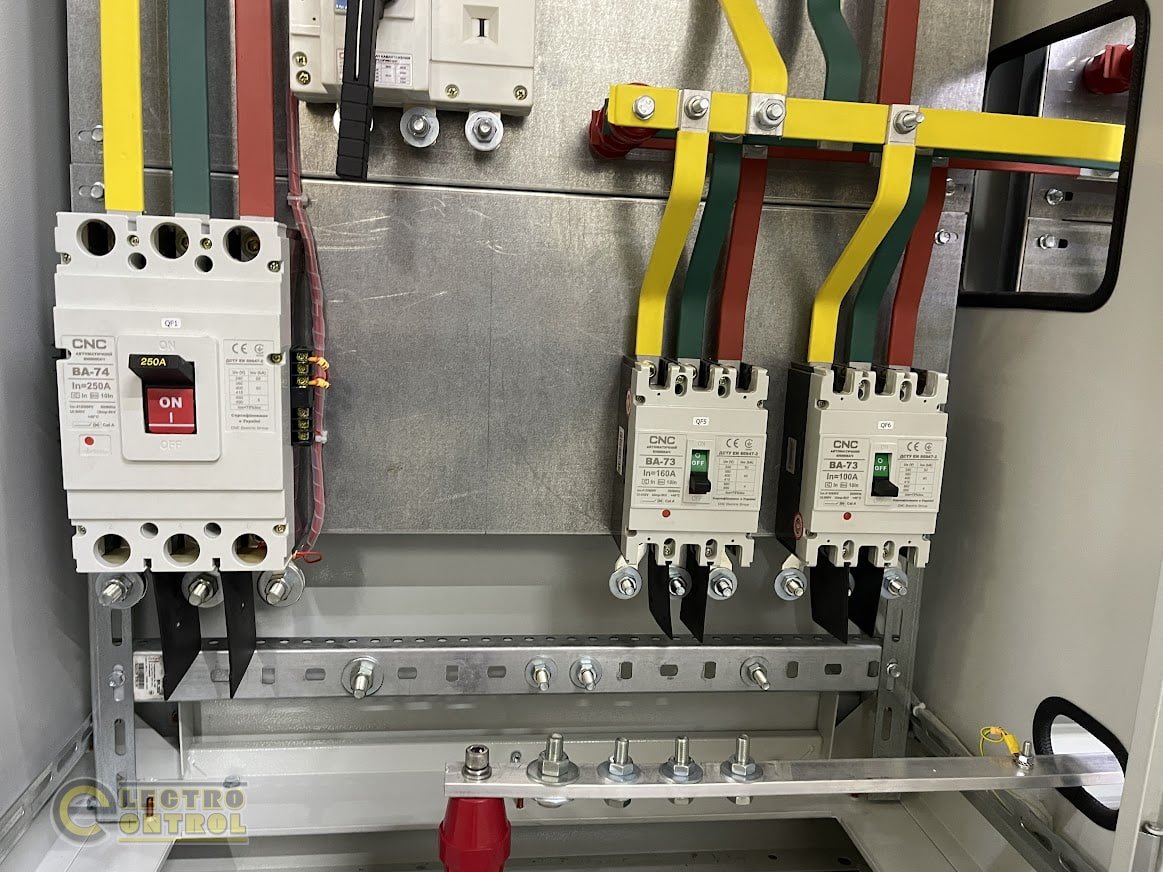

Основне силове електротехнічне обладнання у цьому щиті виконане на обладнанні CNC Electric. При складанні даного щитового обладнання можна використовувати наступних європейських виробників: Eaton (США), ЕТI (Словенія), ABB (Німеччина), Schneider Electric (Франція), Hager (Німеччина) та ін. А також з інших бюджетних іменитих брендів: CHINT (Китай), CNC (Китай), UEK (Україна), АСКО-УКРЕМ (Україна), Промфактор (Україна) і т.д.

Примітка: ГРЩ і ВРУ функціонально дуже схожі між собою, але відмінність полягає у конструкційному виконанні та габаритних розмірах корпусів даних видів щитового обладнання. ГРЩ – це шафа з кількох панелей, а ВРУ – це менший за габаритами ящик з однією або двома панелями. Тому, в головному розподільчому щиті можна організувати більше функцій з великими ввідними номіналами струму.
