Головний розподільчий щит ГРЩ-1000А
- 160710

  ГРЩ-1000

  8537
  Ціна: 1 700 000.00грн
- Доставка в будь-яке місто України протягом 2-3 робочих днів

  Знижки постійним клієнтам

  Оплата
  - Ми працюємо по 100% передоплаті
  - Мінімальна сума замовлення 400 грн
  - Безготівковий розрахунок
  - Онлайн оплата за реквізитами
  Захист споживача

Характеристики

Номінальний струм: 1000А
Частота мережі: 50Гц
Номінальна напруга: 380/220В
Комплектація щитового обладнання, яка представлена на фото може не відповідати вказаній ціні і опису: !!!
Країна виробник товару: Україна

Опис Головний розподільчий щит ГРЩ-1000А

♦Умови оформлення замовлення на збирання щитового обладнання♦

Клієнт видає технічне завдання (у телефонному режимі, на електронну пошту, у соціальних мережах та ін.)
Відповідно до технічного завдання ми готуємо комерційну пропозицію та відправляємо Вам її будь-яким каналом зв'язку
Створюємо типовий договір на співпрацю з Вами
Ви оплачуєте своє замовлення зручним для Вас способом, згідно з виставленим рахунком нашою компанією
Ми найближчим часом починаємо складання щитового обладнання (терміни можуть змінюватися в залежності від ступеня навантаження в нашій компанії)
Після збирання щитовий виріб перевіряється нашими висококваліфікованими технічними фахівцями на коректність роботи
Доставка за Вашою адресою обумовленим способом
Монтаж та налагодження (якщо це передбачено в договорі)
У комплекті зі щитовим обладнанням ми постачаємо таку документацію: паспорт на готовий виріб; схему електричну
Все електрощитове обладнання проводиться згідно з технічними умовами ТУ У 27.1-42055633-001:2020

Компанія "Інсталл Групп" займається виробництвом щитового обладнання типу ГРЩ (головний розподільчий щит) з номіналом струму до 4500А. Дане щитове обладнання представлене та реалізується в Інтернет-магазині «Електроконтроль». Складання щитів проводиться фахівцями необхідної кваліфікації у виробничому цеху компанії «Інсталл Групп». Проектування, складання та монтаж проводиться з урахуванням вимог ПУЕ, безпеки та ресурсозбереження.

Головний розподільчий щит (ГРЩ) - це розподільче щитове обладнання, через даний щит здійснюється прийом та розподілення електроенергії по споживачах, будь то адміністративний або житловий будинок, або промисловий виробничий об'єкт. Так само в ГРЩ можна організувати облік споживаної електроенергії за допомогою функціонального блоку, в якому містяться трансформатори струму, клемні колодки та лічильники електроенергії.

Додаткові функції, які виконує головний розподільчий щит ГРЩ:

• захист електроліній, що відходять, від перевантажень і від різних видів струмів короткого замикання («фаза L – нуль N», «фаза L1- фаза L2(3)», «фаза L1(2,3) – земля PE»);

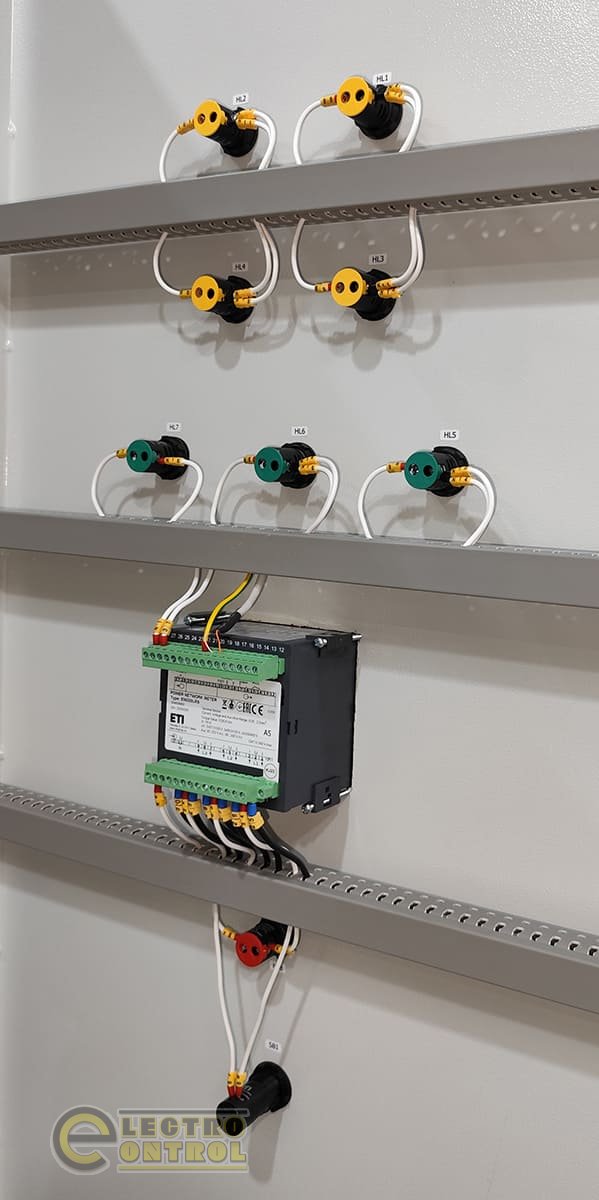

• контроль електричних параметрів на електричних лініях за допомогою установки в щиті різних вимірювальних приладів;

• можливість підключення систем автоматичного введення резерву (АВР);

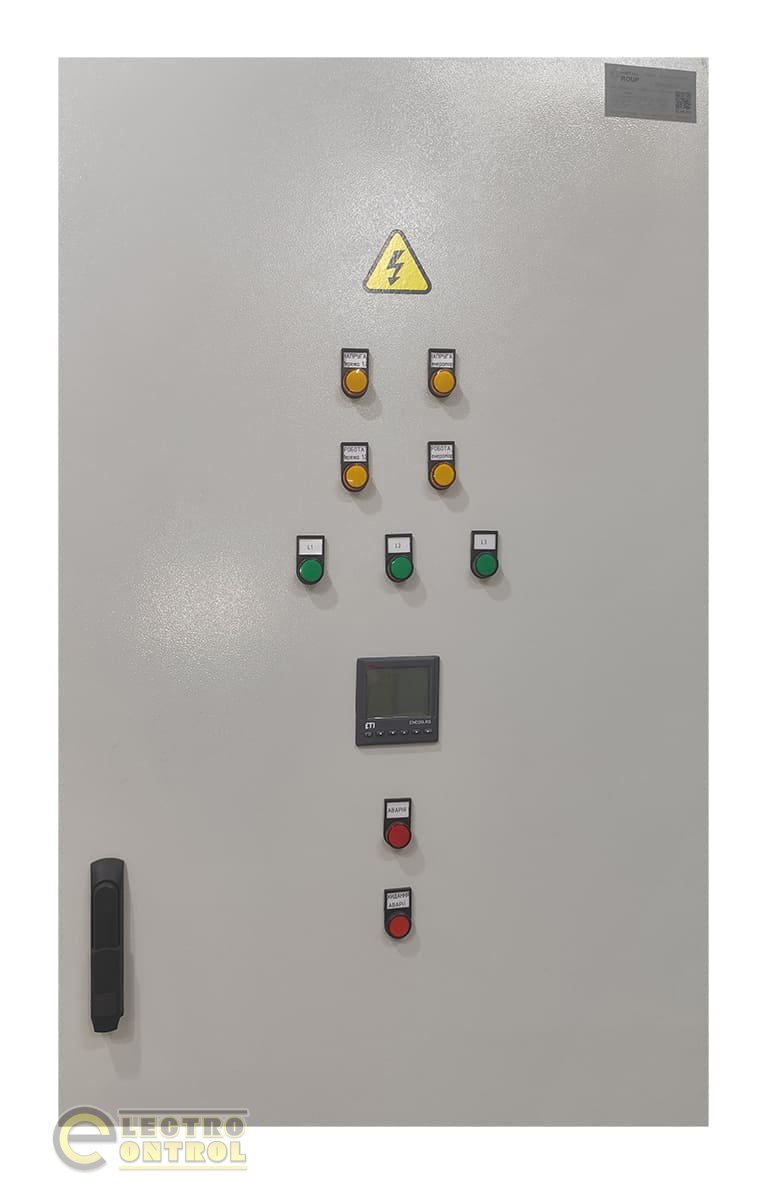

• світлова індикація позаштатних та аварійних ситуацій.

ГРЩ встановлюються на введенні у житлові будинки, офісні будівлі, громадські та адміністративні споруди.

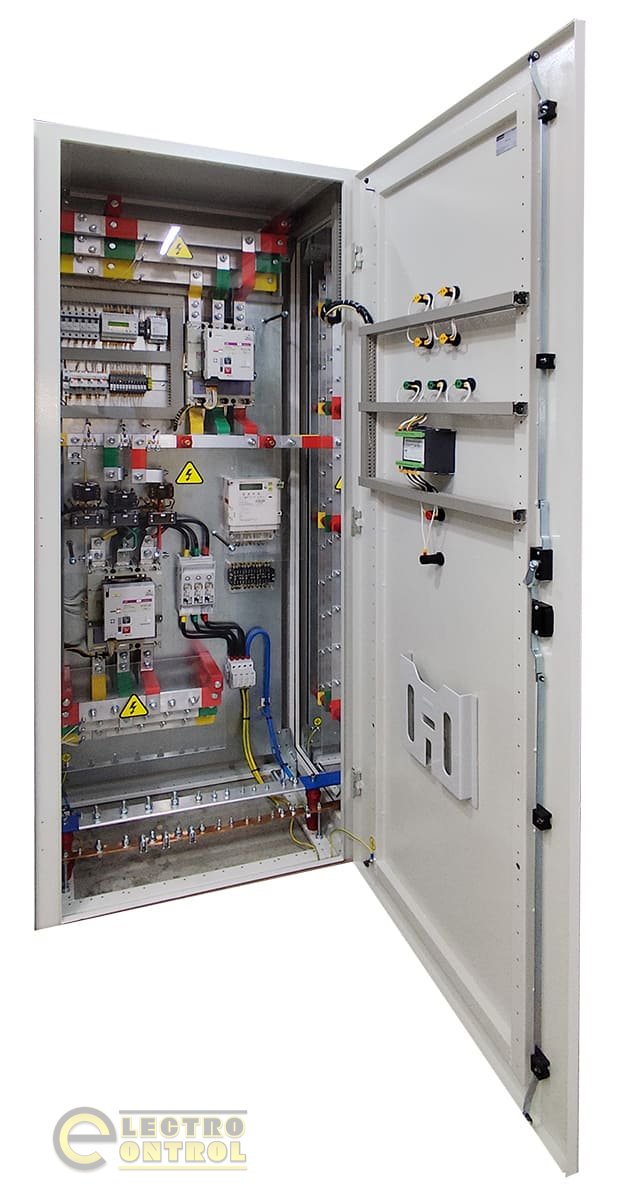

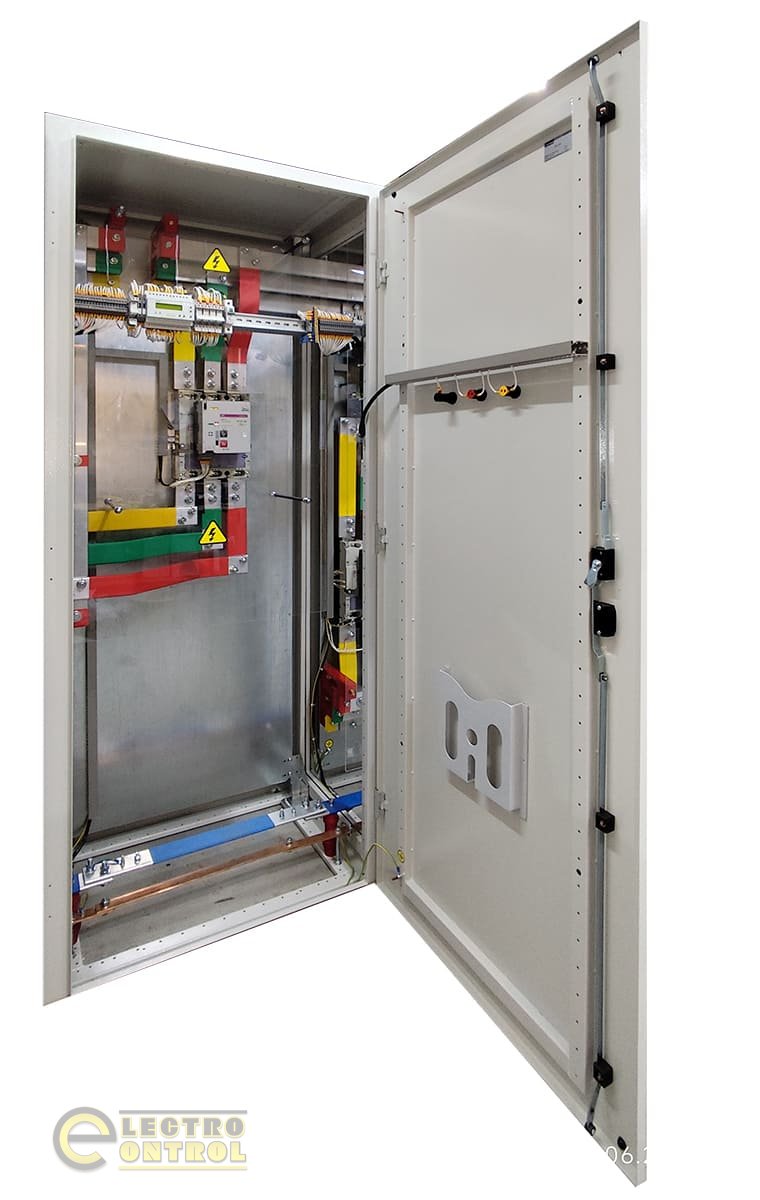

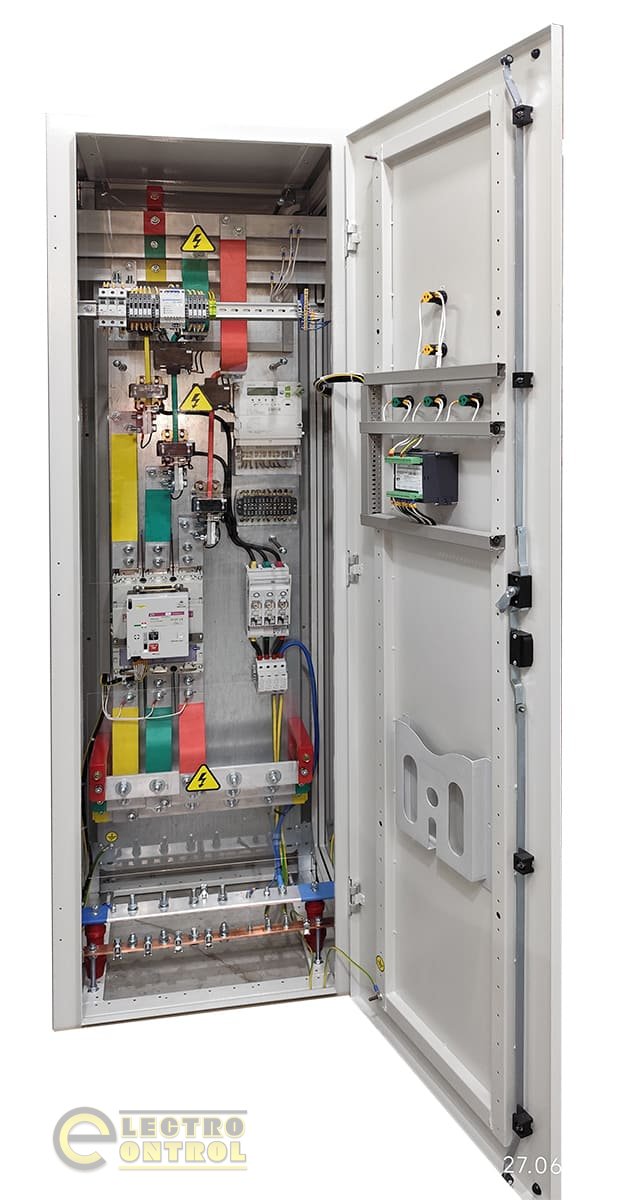

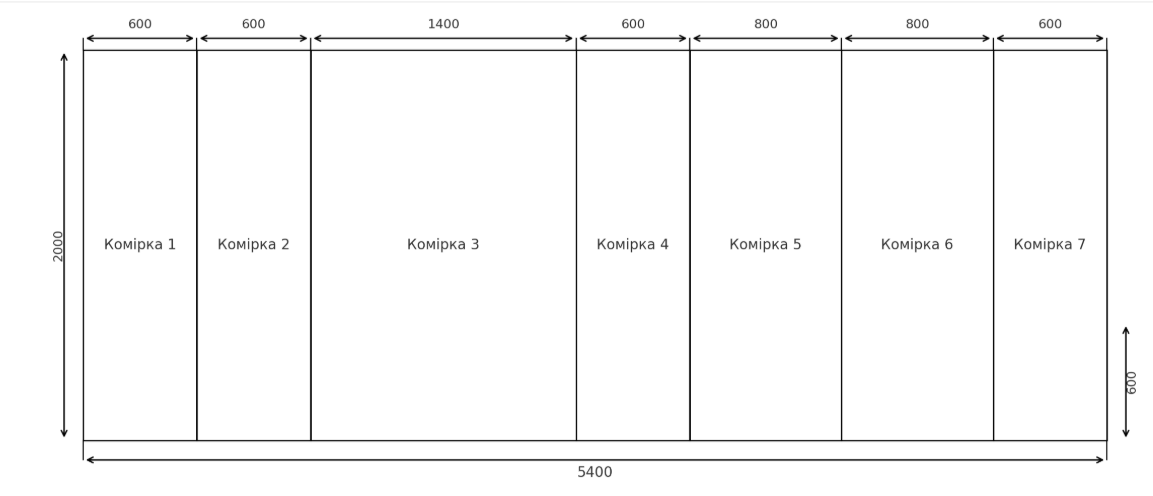

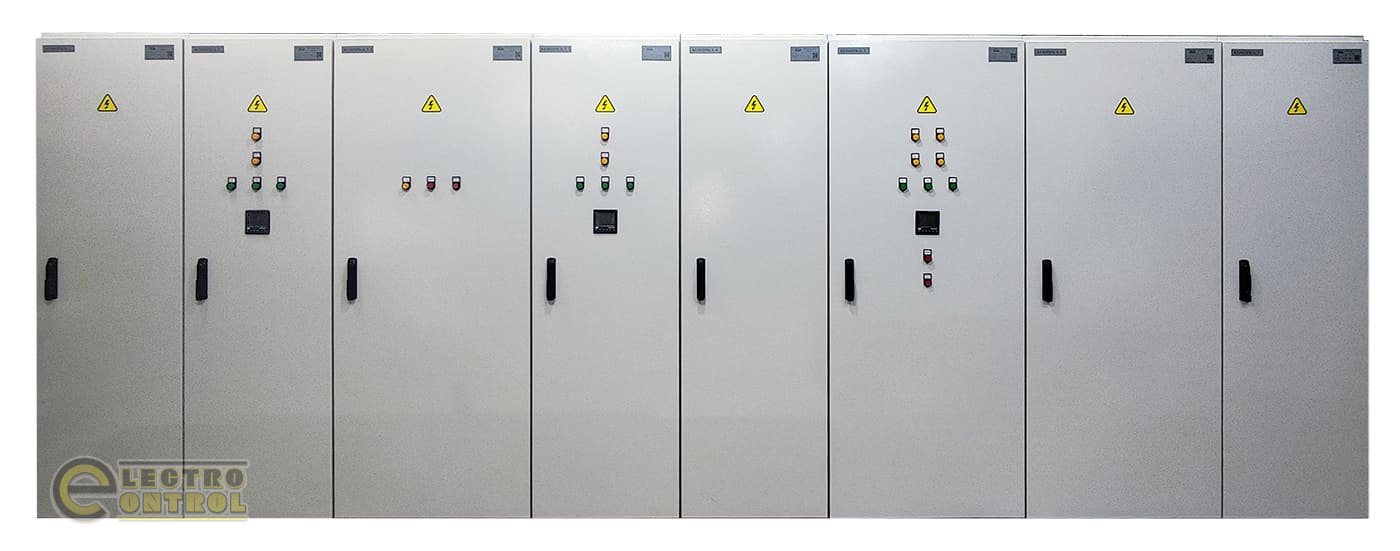

Габаритні розміри та зовнішній вигляд ГРЩ-1000А:

Конструктивне виконання корпусу головного розподільчого щита ГРЩ-1000А:

♦ Розмір – В2000хШ5400хГ600мм (індивідуально замовленню можно виконати і інші габаритні розміри);

♦ Матеріал корпусу: металевий (можливість вибору товщини металу: 0,8 мм; 1 мм; 1,2 мм);

♦ Тип фарбування – порошкове, колір RAL7035 (за потреби можна вибрати інший колір під потреби замовника);

♦ Кліматичне виконання – IP54 (за бажанням замовника можна виконати різні варіанти кліматичного виконання);

♦ Країна виробник – Україна;

♦ Виробник - ТОВ «Інсталл Групп».

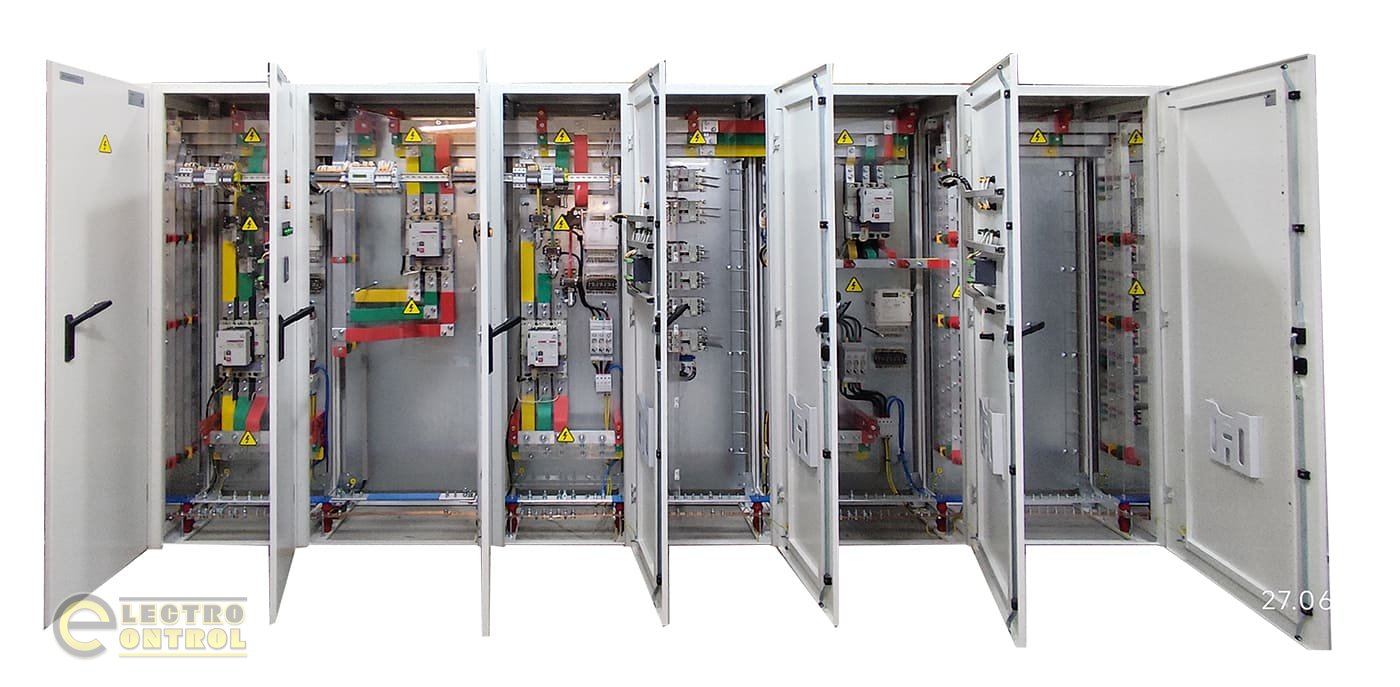

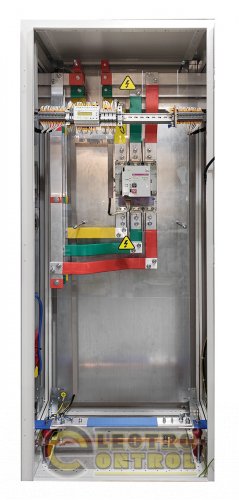

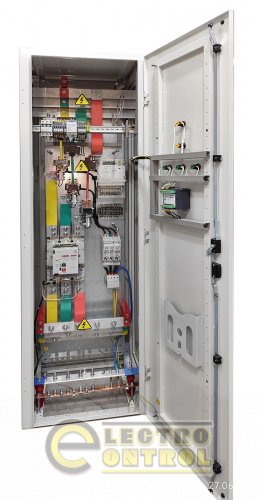

Корпус ГРЩ представляє собою зварні металоконструкції між собою (їх кількість залежить від кількості вводів та функцій у щиті), усередині яких знаходяться монтажні панелі з електричною апаратурою. У ГРЩ можна розмістити такі види функціональних панелей:

⇒ розподільчі;

⇒ ввідні;

⇒ секційні;

⇒ облікові;

⇒ компенсації реактивної потужності;

⇒ відсік під кабель.

За способом монтажу розрізняють підлогові, вбудовані (у спеціальні ніші будівлі) і навісні, тому введення електричних кабелів можливе як зверху щита так і знизу.

Опис роботи даної схеми головного розподільчого щита ГРЩ-1000А:

Дана схема щита ГРЩ працює за схемою АВР-3.2 (три введення та два секційних вимикача).

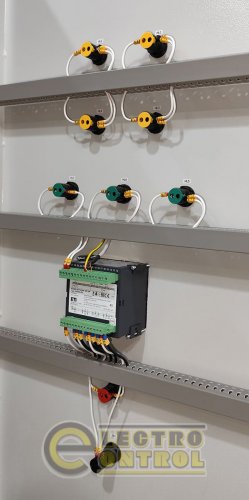

Даний ГРЩ запитується через два незалежні ввідні автоматичні вимикачі на струм 1000 А, через трансформаторны прилади обліку та аналізатори мережі на 1000/5. У даній схемі щита ГРЩ реалізовано схему електропостачання від двох незалежних джерел міської мережі та третього введення - ДГУ (дизель генераторний пристрій). При нормальному режимі роботи дві секції шин споживачів живлюся від двох незалежних введень «Місто 1» та «Місто 2», при цьому секційний автоматичний вимикач з мотор-приводом вимкнений. При зникненні одного з вводів «Місто» за допомогою секційного вимикача з мотор-приводом відбувається живлення тієї чи іншої секції споживачів від введення, на якому є живлення. Третє введення ДГУ забезпечує живленням споживачів 1 категорії електропостачання (за умови, що введення «Місто 1» і «Місто 2» відсутні). У ГРЩ на відходящих автоматичних вимикачах, встановлено додаткові контакти, що забезпечують потреби диспетчеризації. Також аналізатори мережі та прилади обліку по міських введеннях мають протокол RS-485, що забезпечує безперервне зняття показань електроенергії та контроль за параметрами електропостачання.

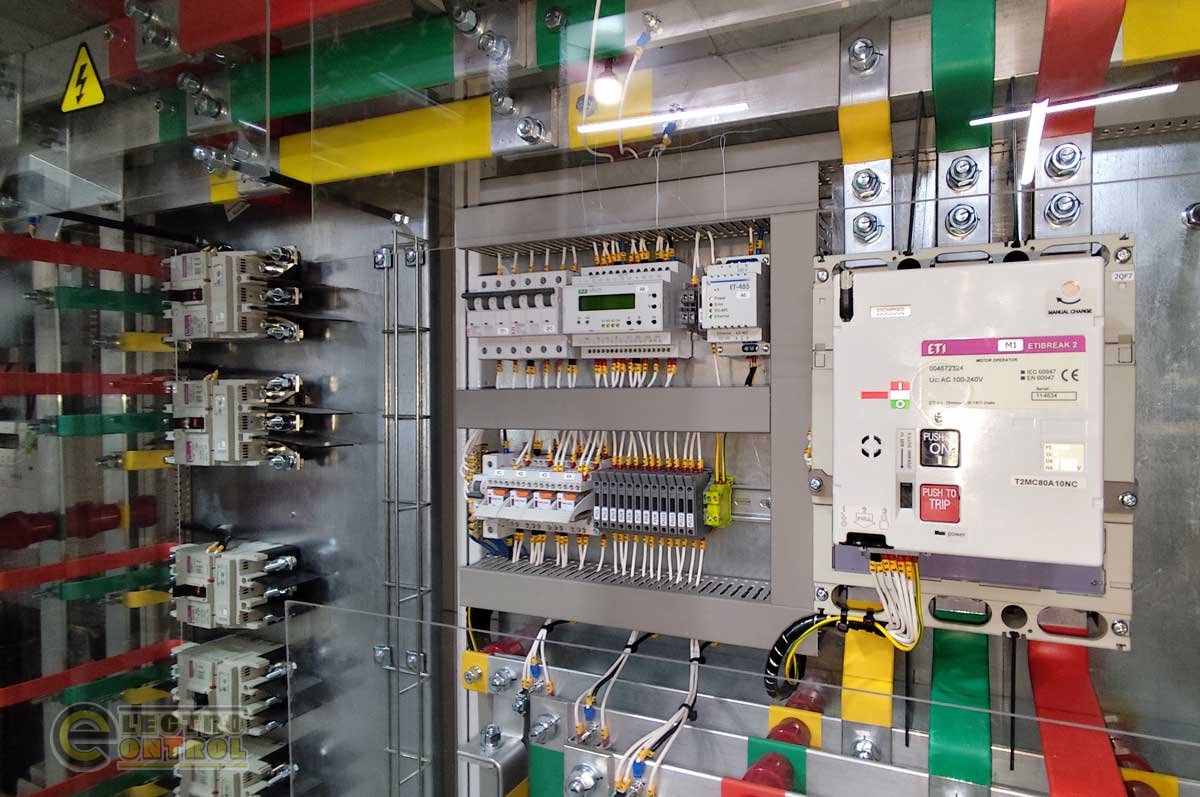

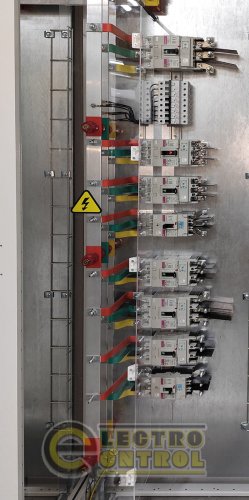

Основне силове електротехнічне обладнання у цьому щиті виконане на обладнанні ЕТІ. При складанні даного щитового обладнання можна використовувати наступних європейських виробників: Eaton (США), ЕТI (Словенія), ABB (Німеччина), Schneider Electric (Франція), Hager (Німеччина) та ін. А також з інших бюджетних іменитих брендів: CHINT (Китай), CNC (Китай), UEK (Україна), АСКО-УКРЕМ (Україна), Промфактор (Україна) і т.д.

Примітка: ГРЩ і ВРУ функціонально дуже схожі між собою, але відмінність полягає у конструкційному виконанні та габаритних розмірах корпусів даних видів щитового обладнання. ГРЩ – це шафа з кількох панелей, а ВРУ – це менший за габаритами ящик з однією або двома панелями. Тому, в головному розподільчому щиті можна організувати більше функцій з великими ввідними номіналами струму.
