Реле часу REV-120 (24В)

Реле часу REV-120 є мікропроцесорним пристроєм, призначеним для включення-виключення навантаження через задані користувачем інтервали часу.

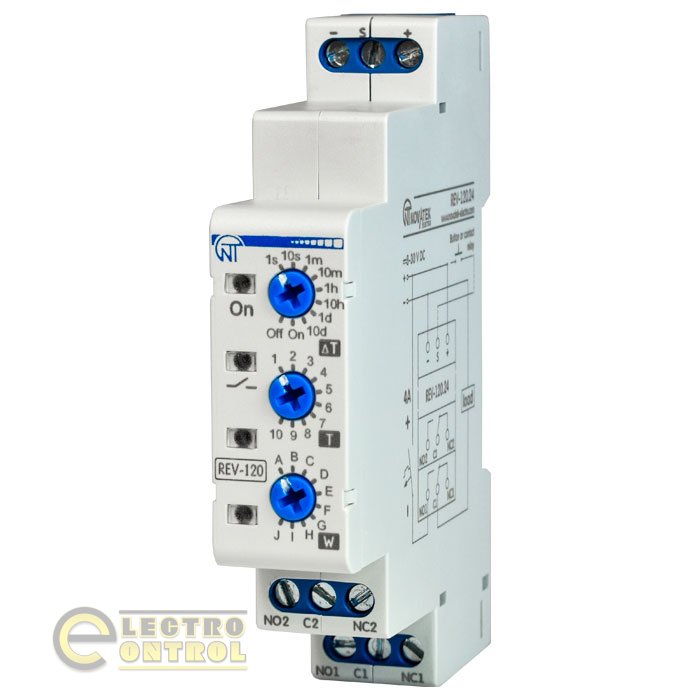

Прилад монтується на стандартну дин рейку і займає всього один модуль в щиті. Прилад має два вихідних канали з нормально відкритими і нормально закритими контактами. Так само на лицьовій частині приладу знаходяться: регулятор установки тимчасового інтервалу «ΔT», регулятор установки часу «Т», регулятор установки режиму роботи «W».

У REV-120 передбачено десять режимів роботи:

• Затримка на включення;
• Витримка часу при подачі живлення;
• Періодичний з затримкою при включенні;
• Періодичний з витримкою часу при включенні;
• Затримка на відключення (у разі роз’єднання керуючого контакту);
• Імпульсний 1 (при замиканні керуючого контакту);
• Імпульсний 2 (у разі роз’єднання керуючого контакту);
• Затримка включення-виключення (по керуючому контакту);
• Крок реле навантаження (при кожному замиканні керуючого контакту);
• Генератор імпульсу 0,5 с.

Таблиця режимів і тимчасових інтервалів знаходиться в паспорті пристрою.

До підключення виробу його необхідно налаштувати.

Налаштування реле часу виконується в наступному порядку: першим ділом потрібно встановити режим роботи (слід перевести регулятор установки режиму в крайнє ліве положення, незалежно від того в якому становищі регулятор, після чого за годинниковою стрілкою встановити необхідний режим), потім необхідно встановити часовий інтервал регулятором «ΔT», далі необхідно регулятором «Т» встановити час.

Слід зазначити, що при зміні режиму роботи або тимчасових інтервалів вироби при поданій напрузі живлення, необхідно враховувати, що зміни вступлять в силу тільки після відключення (на час не менше 1 с) і повторного включення живлення виробу.
