Реле времени РЭВ-120 (24В)

Реле времени REV-120 (24В) является микропроцессорным устройством, предназначенным для включения-выключения нагрузки через заданные пользователем интервалы времени.

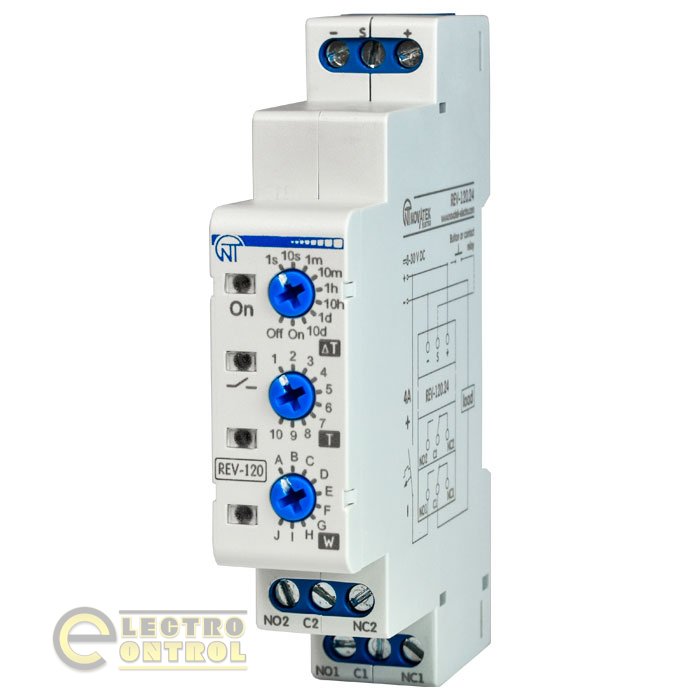

Прибор монтируется на стандартную дин рейку и занимает всего один модуль в щите. Прибор имеет два выходных канала с нормально открытыми и нормально закрытыми контактами. Так же на лицевой части прибора находятся: регулятор установки временного интервала «∆T», регулятор установки времени «Т», регулятор установки режима работы «W».

В REV-120 предусмотрено десять режимов работы:

• Задержка на включение;
• Выдержка времени при подаче питания;
• Периодический с задержкой при включении;
• Периодический с выдержкой времени при включении;
• Задержка на отключение (при размыкании управляющего контакта);
• Импульсный 1 (при замыкании управляющего контакта);
• Импульсный 2 (при размыкании управляющего контакта);
• Задержка включения-выключения (по управляющему контакту);
• Шаг реле нагрузки (при каждом замыкании управляющего контакта);
• Генератор импульса 0,5 с.

Таблица режимов и временных интервалов находится в паспорте устройства.

До подключения изделия его необходимо настроить.

Настройка изделия выполняется в следующем порядке: первым делом нужно установить режим работы (следует перевести регулятор установки режима в крайнее левое положение, независимо от того в каком положении стоит регулятор, после чего по часовой стрелке установить необходимый режим), затем необходимо установить временной интервал регулятором «∆T», далее необходимо регулятором «Т» установить время.

Следует отметить, что при изменении режима работы или временных интервалов изделия при поданном напряжении питания, необходимо учитывать, что изменения вступят в силу только после отключения (на время не менее 1 с) и повторного включения питания изделия.
