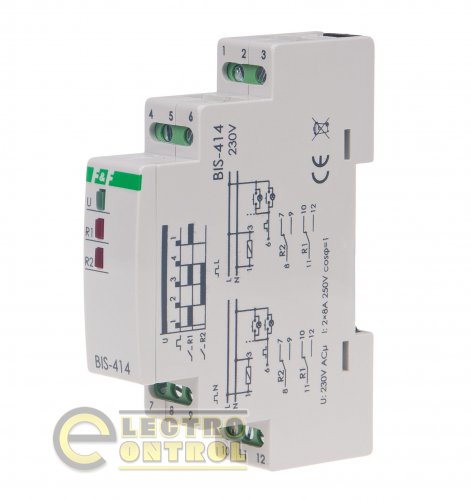

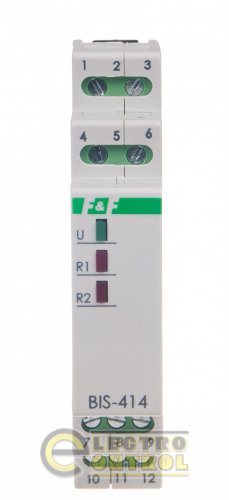

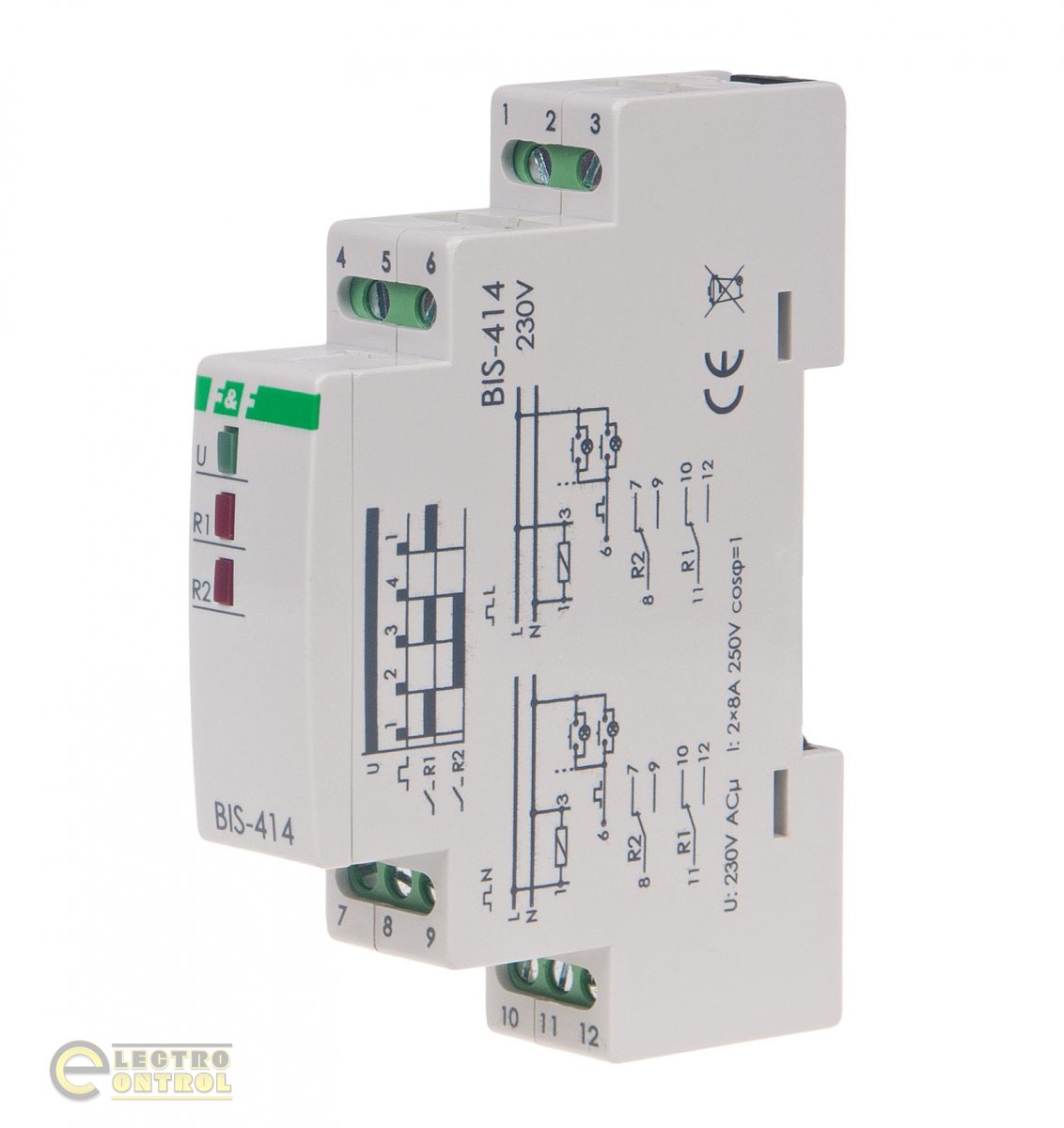

Імпульсне реле F&F BIS-414 дві секції 220В 2х10А

Призначення:

• Дві секції керування дають можливість вмикати у відповідній послідовності два електричних кола з кількох різних точок за допомогою паралельно під`єднаних однопозиційних вимикачів кола керування.

Дія:

• Переключення реле в кожний наступний стан циклу відбувається після чергового електричного імпульсу, що надходить з кола керування.

Стан контактів реле при імпульсах:

• Ввімкнена тільки секція R12.
• Ввімкнена тільки секція R23.
• Ввімкнена секція R1 та R24.
• Вимкнені секції R1 та R2.

Зауваження:

• BIS-414 може працювати з однопозиційними вимикачами з неоновою підсвіткою.
• У випадку великої кількості неонових лампочок (більше 10) пристрій може слабо реагувати на імпульси.
• В цьому випадку слід застосувати конденсатор ємністю від 0,15 до 0,33 мкФ / 275 В, приєднавши його між вихідними контактами 4-2.
