Характеристики

  • Категорія:
  • Тип: F/UTP
  • Оболонка: PE
  • Країна реєстрації бренда: Україна
  • Країна виробник товару: Україна

Сфера застосування

Кабель багатожильний і симетричний парної скрутки для цифрового зв’язку:

  • марки Cat. 5e U/UTP 4x2x24AWG призначений для структурованих кабельних мереж при поодинокому прокладанні в середині будівель, споруд, апаратури при експлуатації на частотах до 100 МГц;
  • марки Cat. 5e U/UTP 4x2x24AWG LSZH призначений для структурованих кабельних мереж при поодинокому прокладанні та прокладанні в пучках в середині будівель, споруд, апаратури при експлуатації на частотах до 100 МГц в умовах, де потрібне низьке димовиділення;
  • марки Cat. 5e U/UTP 4x2x24AWG PE призначений для структурованих кабельних мереж при зовнішньому прокладанні по стінам будівель, споруд, в шахтах та колекторах при експлуатації на частотах до 100 МГц.

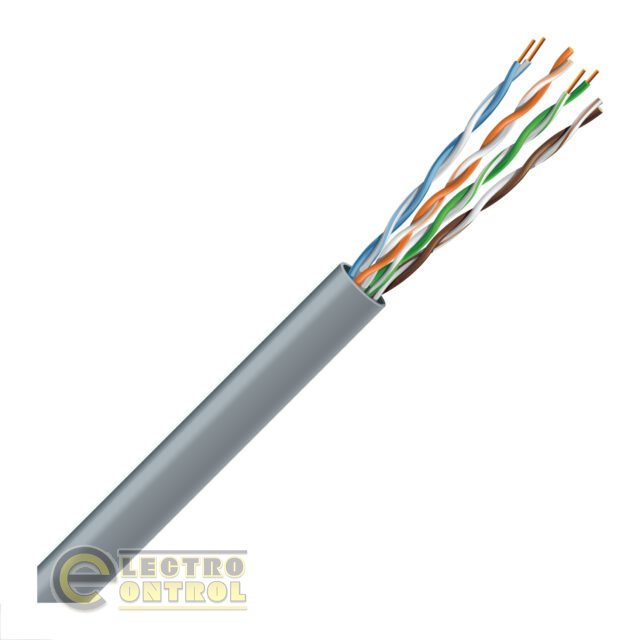

Конструкція

  • Струмопровідна жила: мідний м’який дріт 24 AWG
  • Ізоляція: поліетилен HDPE, маркування ізоляції колірне
  • Зовнішня оболонка:
    • PVC – полівінілхлоридний пластикат RAL 7001 сірий, TM51 70 °C
    • LSZH – безгалогенний компаунд RAL 2003 помаранчевий, 70 °C
    • PE – світлостабілізований поліетилен RAL 9011 чорний, 80 °C

Відповідність вимогам

  • ТУ У 27.3-36911851-025:2020
  • ДСТУ IEC 61156-5
  • ISO/IEC 11801-1, IEC 61156-5
  • EN 50288-3-1
  • ANSI EIA/TIA 568.2-D

Технічні характеристики

  • Розтягуюче зусилля: макс. 85 Н
  • Опір провідника: макс. 95 Ω/км
  • Омічна асиметрія жил у парі: макс. 2%
  • Опір ізоляції: мін. 5000 MΩ × км
  • Робоча ємність: макс. 56 пФ/м
  • Ємнісна асиметрія пар по відношенню до землі: макс. 1600 пФ/км
  • Номінальна швидкість поширення сигналу: 67–69%
  • Затримка поширення сигналу: макс. 537 нс/100 м
  • Випробувальна напруга постійним струмом між жилами, жилами та екраном протягом 1 хв: 1000 В
  • Робоча напруга (постійний струм): макс. 72 В

Температура експлуатації кабелю

  • при стаціонарній (нерухомій) прокладці — від -20º C до +60º C
  • при прокладці, монтажі та експлуатаційних вигинах — від 0º C до +50º C

Мінімальний радіус вигину

  • при стаціонарній (нерухомій) прокладці — 4 діаметри кабелю
  • при прокладці, монтажі та експлуатаційних вигинах — 8 діаметрів кабелю
