Характеристики

  • Категорія:
  • Тип: S/FTP
  • Оболонка: LSZH
  • Країна реєстрації бренда: Україна
  • Країна виробник товару: Україна

Сфера застосування

Кабель багатожильний і симетричний парної скрутки для цифрового зв’язку:

  • Cat. 6A U/FTP 4x2x23 AWG — призначений для структурованих кабельних мереж при одинокому прокладанні в середині будівель, споруд, апаратури, при експлуатації на частотах до 500 МГц, 10 Гбіт/с 10 Gigabit Ethernet, в умовах підвищених електромагнітних впливів.
  • Cat. 6A U/FTP 4x2x23 AWG LSZH — призначений для структурованих кабельних мереж при одинокому прокладанні та прокладанні в пучках в середині будівель, споруд, апаратури, при експлуатації на частотах до 500 МГц, 10 Гбіт/с 10 Gigabit Ethernet, в умовах підвищених електромагнітних впливів і де потрібне низьке димовиділення.
  • Cat. 6A U/FTP 4x2x23 AWG PE — призначений для структурованих кабельних мереж при прокладанні зовні по стінам будівель, споруд, в шахтах і колекторах при експлуатації на частотах до 500 МГц, 10 Гбіт/с 10 Gigabit Ethernet, в умовах підвищених електромагнітних впливів.

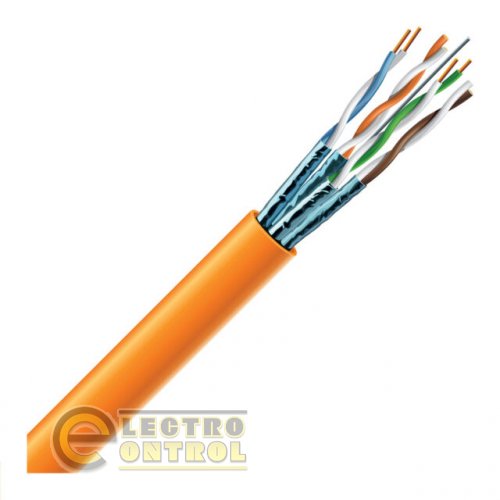

Конструкція

  • Струмопровідна жила: мідний дріт 23 AWG
  • Ізоляція: спінений поліетилен PE, маркування ізоляції колірне
  • Мідний луджений контактний дріт: Ø 26 AWG
  • Екран: алюмополімерна стрічка
  • Зовнішня оболонка:
    • PVC – полівінілхлоридний пластикат, RAL 7001 сірий, TM51 70 °C
    • LSZH/LS0H – безгалогенний компаунд, RAL 2003 помаранчевий, 70 °C
    • PE – світлостабілізований поліетилен, RAL 9011 чорний, 80 °C

Відповідність вимогам

  • ISO/IEC 11801-1
  • IEC 61156-5
  • EN 50288-10-1
  • ANSI EIA/TIA 568.2-D

Експлуатаційні характеристики

Температура експлуатації кабелю:

  • при стаціонарній (нерухомій) прокладці — від -20º С до +60º С
  • при прокладці, монтажі та експлуатаційних вигинах — від 0º С до +50º С

Мінімальний радіус вигину:

  • при стаціонарній (нерухомій) прокладці — 4 діаметри кабелю
  • при прокладці, монтажі та експлуатаційних вигинах — 8 діаметрів кабелю

Технічні характеристики

  • Розтягуюче зусилля — макс. 100 Н
  • Опір провідника — макс. 85 Ω/км
  • Омічна асиметрія жил у парі — макс. 2%
  • Опір ізоляції — мін. 5000 MΩ × км
  • Робоча ємність — макс. 56 пФ/м
  • Ємнісна асиметрія пар по відношенню до землі — макс. 1600 пФ/км
  • Номінальна швидкість поширення сигналу — 78–80%
  • Затримка поширення сигналу — макс. 537 нс/100 м
  • Зміщення затримки при 100 МГц — 25 нс/100 м
  • Випробувальна напруга постійним струмом між жилами, жилами та екраном протягом 1 хв — 1000 В
  • Робоча напруга (постійний струм) — макс. 72 В
