Характеристики

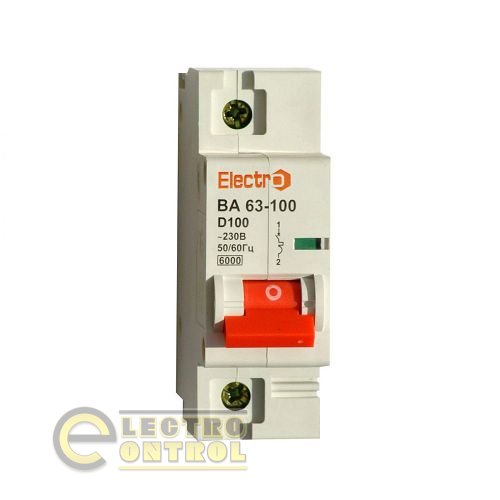

Модульный автоматический выключатель ВА63-100 1Р



Механический коммутационный аппарат, специально спроектированный для защиты электрических сетей, от сверхтоков (токов, возникающих при коротком замыкании или перегрузке), характеристика отключения типа D позволяет использовать в пусковых цепях асинхронных двигателей, сварочных трансформаторов.



Технические характеристики

Номинальный рабочий ток, In, А 63; 80; 100; 125;
Номинальное напряжение Un, А 380
Номинальная частота тока сети, Гц 50/60
Номинальная отключающая способность, не менее, кА 6
Электрическая износостойкость, циклов (вкл., - выкл.) 6 000
Механическая износостойкость, циклов, не менее 10 000
Количество полюсов 1, 3
Степень защиты выключателя IP 20
Максимальное сечение присоединяемых проводов, мм² 35
Характеристики срабатывания электромагнитного расцепителя D
Условия эксплуатации УХЛ4
Диапазон рабочих температур, ºС -25ºС ÷ +45
Материал корпуса самозатухающий пластик


Размеры

Время-токовая хар-ка



.

 Каталог Electro "Модульное оборудование": скачать
