Характеристики

  • Обладнання: автомат
  • Номінальний струм, А: 3200
  • Вимикаюча здатність, kA: 80

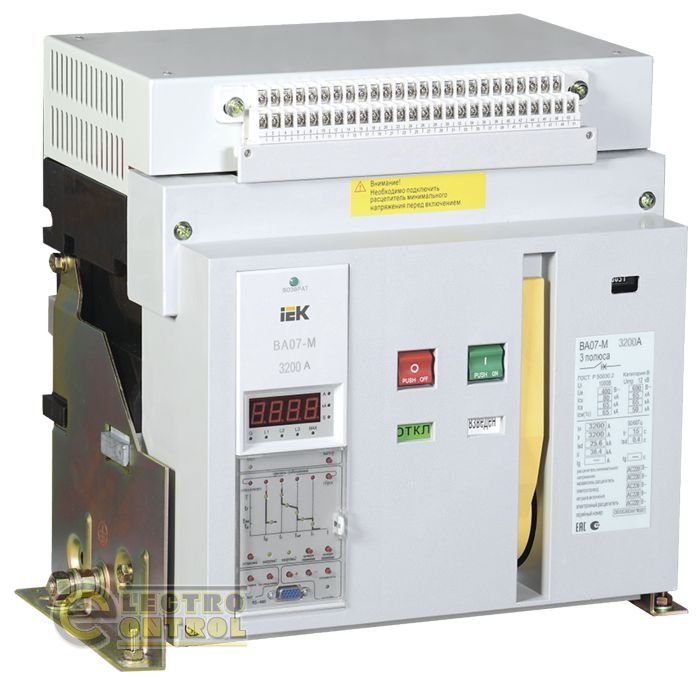

На сайті ecshop (Електроконтроль) Ви можете ознайомитися й купити повітряний автоматичний вимикач ВА 07-М комб. расц. стац. 3Р 3200А Icu=80ка IEK.

мулові автоматичні вимикачі ВА 07-М установлюються в розподільних пристроях трансформаторних підстанцій, головних і вступних розподільних щитах у якості апаратів захисту й керування на вступні й відходять линах. Застосовуються для захисту генераторів, трансформаторів, шин, кабелів на об'єктах промислового й цивільного будівництва. ВА 07-М використовуються в електричних мережах з номінальною робочою напругою до 690У и розраховані на номінальні струми від 800 до 3200А. Гранична комутаційна здатність — від 42 до 80 ка при напрузі 400В.

Базова комплектація включає:

  • Комбінований електронний розчіплювач із функціями захисту LSI і захисту від замикання на землю;
  • Електропривод;
  • Ручний привод;
  • Котушку включення;
  • Незалежний розчіплювач;
  • Розчіплювач мінімальної напруги;
  • Лічильник циклів включення;
  • Горизонтальні виводи.
Технічні характеристики
Номін вимкнути здатність Icu при 400 В 50 Гц: 80 ка
Діапазон уставки струму розчіплювання: (0,41) In А
Діапазон коротко затримки розчіп короткого замик: (1,315) Ir 40000 А
Діап регул без заді сраб розчіп короткого замик: 1,3In65000 А
Тип підключення силовий електрич ланцюги: Болтове з'єднання
Конструкція приладу: Пристрій в комплекті з корпусом
Кількість полюсів: 3
Тип елемента керування: Важелевий (перекидний важіль)
Ступінь захисту - IP: IP30
Номін імпульсне витримується напруга: 12 кВ
Номін струм: 3200 А
Тип розчіплювача: Електронний
Номін раб найбільша вимкнути здатність Ics: 65, 65 ка
Номін раб напруга: 400, 690 В
Частота мережі: 50 Гц
Потреб потужність: 307 ВА
Номін найб вимкнути здатність при AC 690 В: 65 ка
Виконання: Стаціонарне
