DATAKOM AVR-8 380V Регулятор напруги суднового генератора змінного струму ( без нейтралі)

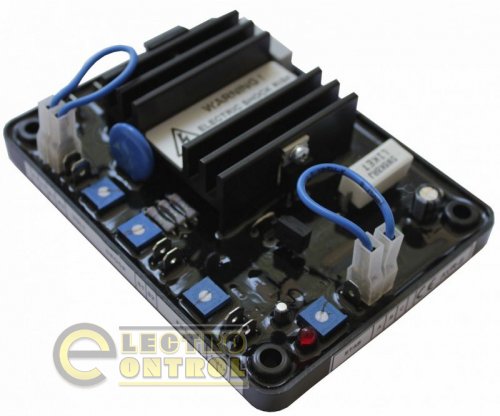

DATAKOM AVR-8 380V Регулятор напряжения – электронное устройство, поддерживающее фиксированное выходное напряжение генератора. Имеет открытое шасси, залитое компаундом и предназначенное для размещения в соединительной коробке судового генератора. Совместим с генераторами, подключенными по схеме треугольника.



Устройство не содержит движущихся частей и работоспособно в условиях сильной вибрации.



Устройство имеет функцию защиты от замыкания на низкой частоте. Рабочая частота может быть легко изменена на 50 или 60 Гц путем установки соответствующей перемычки. Выходным каскадом устройства служит полуволновой тиристор, связанный с демпфирующим диодом. Устройство совместимо со всеми типами бесщеточных генераторов. Регулировка чувствительности осуществляется соответствующим потенциометром. Аналоговый вход позволяет осуществлять внешнюю регулировку напряжения.



AVR-8 имеет возможность осуществлять параллельную работу с другими, так же оборудованными, генераторами. Схема защиты от перегрузки ограничивает выходной ток до номинального значения, предотвращая сбой устройства при перегрузке или коротком замыкании.



Краткая инструкция по настройке:



1. Поверните потенциометра Стабилизации до конца по часовой стрелке.



2. Запустите генератор без нагрузки



3. Медленно крутите потенциометр Стабилизации против часовой стрелки до момента когда напряжение генератора перестанет быть стабильным и начнет колебаться.



4. Поверните потенциометра немного по часовой стрелке для того чтобы вернуться в зону стабильности, но не сильно уходя от границы начала зоны нестабильности. Это и будет оптимальной точкой настройки для данного генератора.

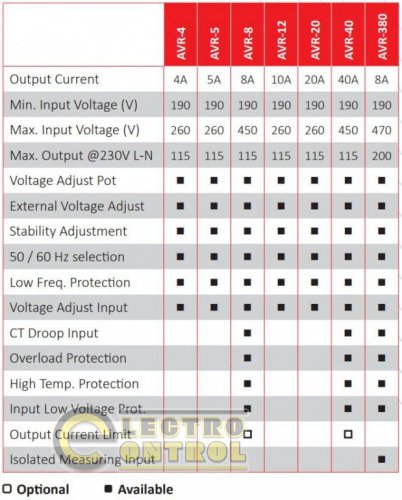

Техническая спецификация AVR-8 380V: скачать
