Реле напруги ZUBR 3F

Трифазное реле напряжения

• Реле напряжения ZUBR 3F предназначено для защиты бытового и промышленного оборудования (в т.ч. трехфазных электродвигателей) от превышения допустимых пределов напряжения. Реле действует по принципу отсекателя: при наступлении аварийной ситуации оно отключает нагрузку.

Прибор контролирует последовательность фаз, а также отключает нагрузку при возникновении их асимметрии. Время отключения нагрузки, при этом, можно регулировать.

• Для нормальной работы реле достаточно одной фазы и нуля. Благодаря этому реле напряжения может использоваться как полноценная однофазная защита. Без нуля реле напряжения работать не будет.
• Для управления трехфазным оборудованием необходимо применять контактор.

Эффективный контроль и отображение

В меню вы можете отключить контроль порядка чередования, а также перекос фаз, отдельно один от другого. Также возможно отключить контроль отсутствия фаз (доступно только при выключенном перекосе). В предыдущих версиях реле отсутствие фазы не считалось ошибкой для использования в однофазном режиме. Теперь им можно управлять.

Запись аварийных ситуаций в энергонезависимой памяти происходит по их приоритету. Например, если в сети одновременно возникнет скачок напряжения и перекос фаз, то в память запишется более важное событие — перекос фаз.

Затримка включения

Подача нагрузки происходит после окончания затримки включения. Вы можете настраивать её продолжительность от 3 до 600 секунд, в зависимости от типа подключенных устройств. По умолчанию установлена модель затримки, которая учитывает продолжительность аварийной ситуации, позволяя быстрее восстановить работу оборудования. Но вы можете активировать модель затримки, которая начнет отсчет только после окончания аварийной ситуации.

Профессиональная модель выключения

Активируйте профессиональную модель выключения нагрузки, которая поможет избежать частого отключения оборудования. Выключение нагрузки не будет происходить при безопасных по величине и длительности отклонениях напряжения от нормы.

Удобство в использовании

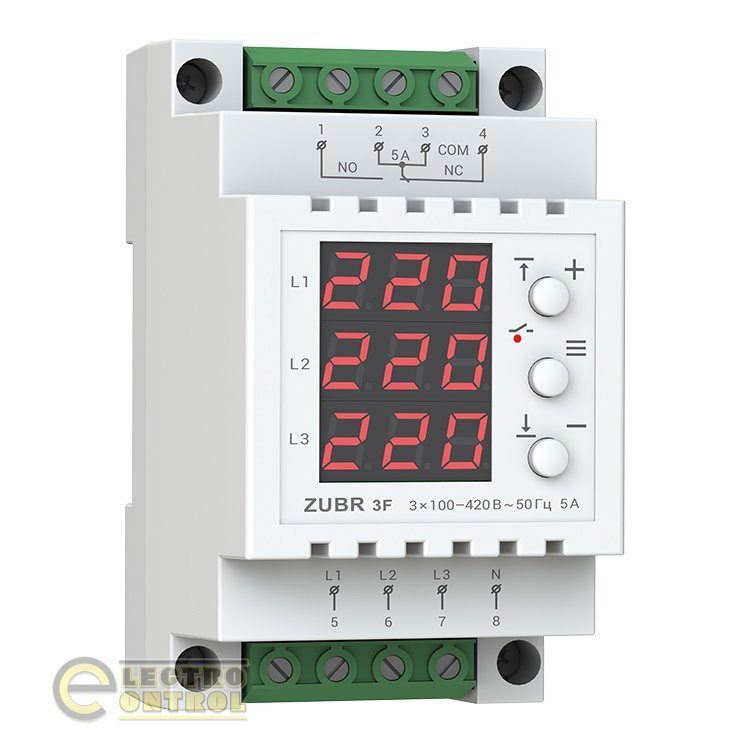

Реле начинает отображать на цифровом экране текущее напряжение каждой из фаз сразу после включения. Если напряжение находится в установленных пределах, устройство включает подачу нагрузки, о чем будет сигнализировать красный индикатор. Управление реле происходит только тремя кнопками.

Простой монтаж

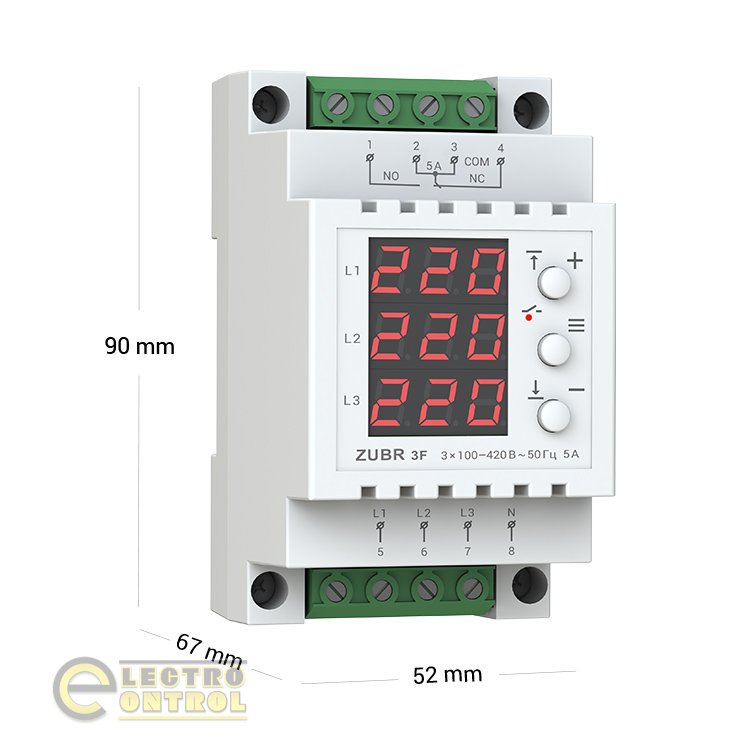

Реле устанавливается в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если существует вероятность попадания воды на устройство или в помещении повышенный уровень влажности, то щиток должен отвечать классу защиты IP55 в соответствии с ДСТУ 14254.
