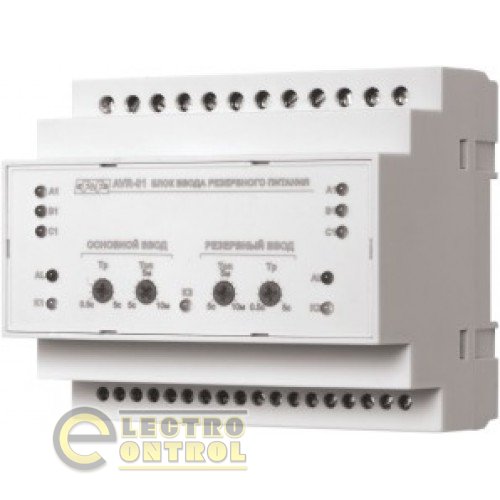

Контролер АВР F&F для вводу резервного живлення AVR-01-S

Призначення:

• Пристрій управління резервним живленням AVR-01-S призначений для автоматичного перемикання навантаження з основного вводу на резервний і назад при виході напруги за встановлені межі, обрив фази (фаз), асиметрії, порушенні чергування фаз.

Дія:

• Пристрій управління AVR-01-S контролює напругу на двох вводах трифазної мережі змінного струму.
• Якщо напруга в межах норми, навантаження 1 підключається до вводу 1, навантаження 2 підключається до вводу 2 за допомогою зовнішнього комутаційного пристрою (контактора, автоматичного вимикача з моторним приводом і т.п.), яким управляє виконавче реле AVR-01-S. При аварії одного з вводів навантаження підключається до другого секційним вимикачем.
• При відновленні живлення на вводі навантаження перемикається на нього. Живлення AVR-01-S здійснюється від контрольованих вводів.

Додаткова інформація:

• Монтаж:
• - відключити живлення - встановити AVR-01-S на DIN-рейці, підключити у відповідності зі схемою підключення.
• - встановити, воротки на лицьовій панелі, необхідні значення часу перемикання і часу повторного включення обох вводів живлення.
• - включити живлення, загориться індикація (A, B, C) обох вводів, включаться реле К1 і К2, загоряться відповідні їм світлодіоди.
• - для перевірки роботи, відключити одну з фаз вводу 1, повинно відключитися реле К1 (згасне світлодіод К1), і через встановлений час включиться реле К3 (загориться світлодіод К3).
• - відновити відключену фазу, повинно відключитися реле К3 (згасне світлодіод К3) і через встановлений час включиться реле К1 (загориться світлодіод К1).
• - для перевірки аварійного відключення вводів по черзі замикати вимикачі S1-S3, будуть відбуватися відключення/включення реле К1-К3.

Функціональні особливості:

• Контроль чергування фаз.
• Формування напруги оперативного харчування.
• Контроль асиметрії.
• Управління контакторами і моторними приводами.
• Контроль положення контакторів (моторних приводів).
• Наявність входів аварійного відключення навантаження.
