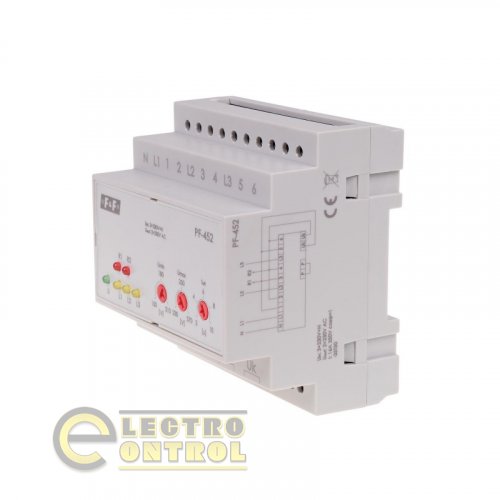

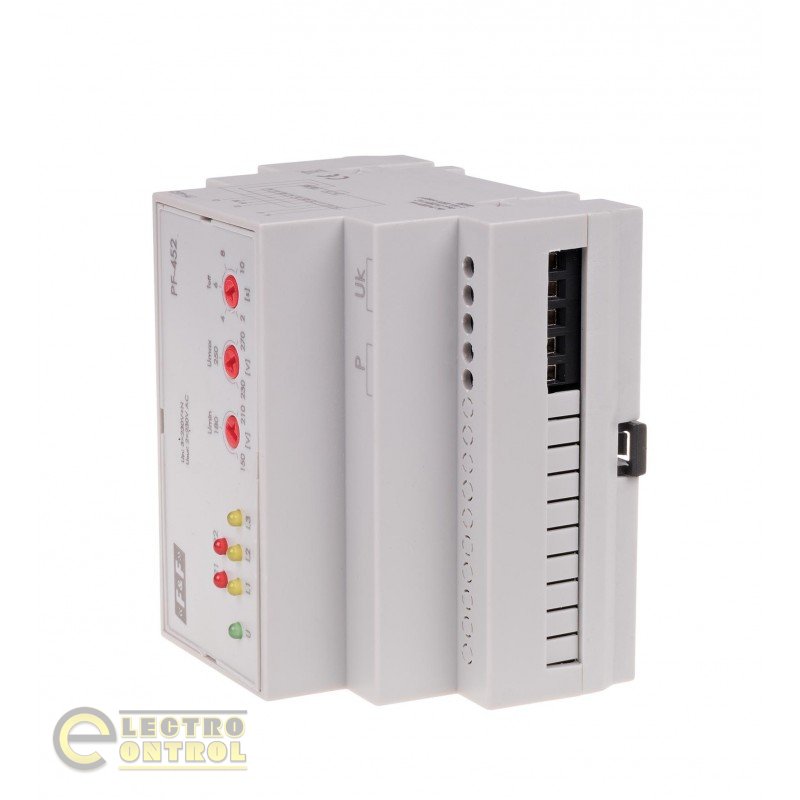

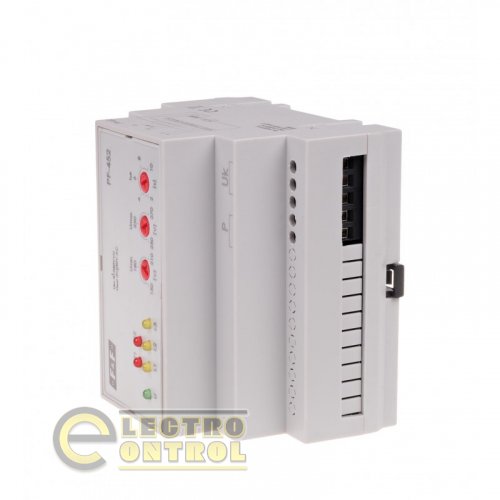

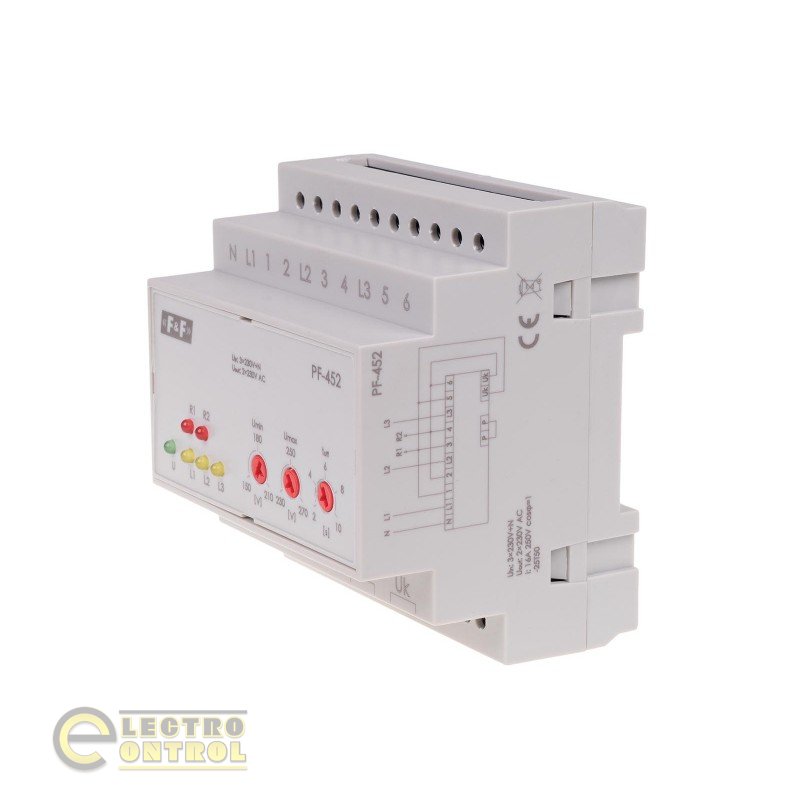

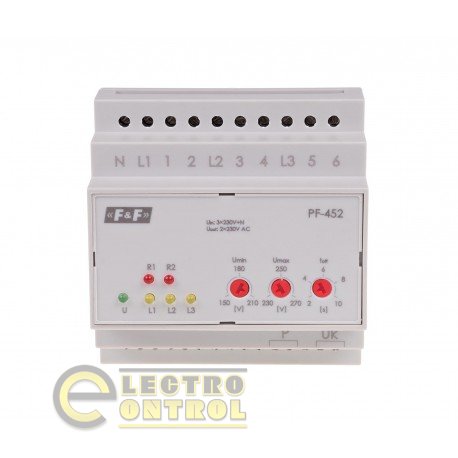

Автоматичний перемикач фаз F&F регулювання напруги PF-452

Для роботи з контакторами, без пріоритетної фази, регулювання рівнів напруги

• Трифазна напруга (3х400 В+N) подається на вхід перемикача (L1, L2, L3, N).
• Електронна система перемикача контролює значення напруги фаз.
• Дві фази з правильними параметрами подаються на виходи.
• Порядок перемикання фаз не визначено.
• Після того, як значення однієї фази пропало, контролер перемикається на наступну фазу з допустимими параметрами.
• Час перемикання (появи напруги на виході) після зникнення поточної перемикається фази становить від 0,5 до 0,8 секунди (протягом цього часу головний блок не має живлення).
• Вхід «Uk» використовується для управління перемиканням контактів, запобігаючи одночасну подачу двох фаз на один вихід в разі злипання контактів реле.
• Перемикач може працювати в двох варіантах мережі: міжфазова напруга 400 В AC або фазна напруга 2х230 В AC.
• У разі, якщо залишається одна правильна фаза перемикач працює відповідно до обраної функції:

Функція A (без перемички P-P):

• Хороша фаза спрямована як на R1, так і на R2.

Функція B (з перемичкою P-P):

• Хороша фаза спрямована тільки на вихід R1.

Застосування:

• Пріоритетний режим:
• Якщо через перевантаження неможливо підключити всі пристрої до однієї фазі одночасно, то ключові однофазні приймачі підключаються до виходу R1 і будуть отримувати живлення, коли хоча б одна фаза справна.
• Вторинні навантаження будуть підключені до виходу R2 і будуть працювати тільки тоді, коли принаймні дві фази живлення будуть правильними.
• Опція роботи встановлюється за допомогою перемички на клемах P-P.
