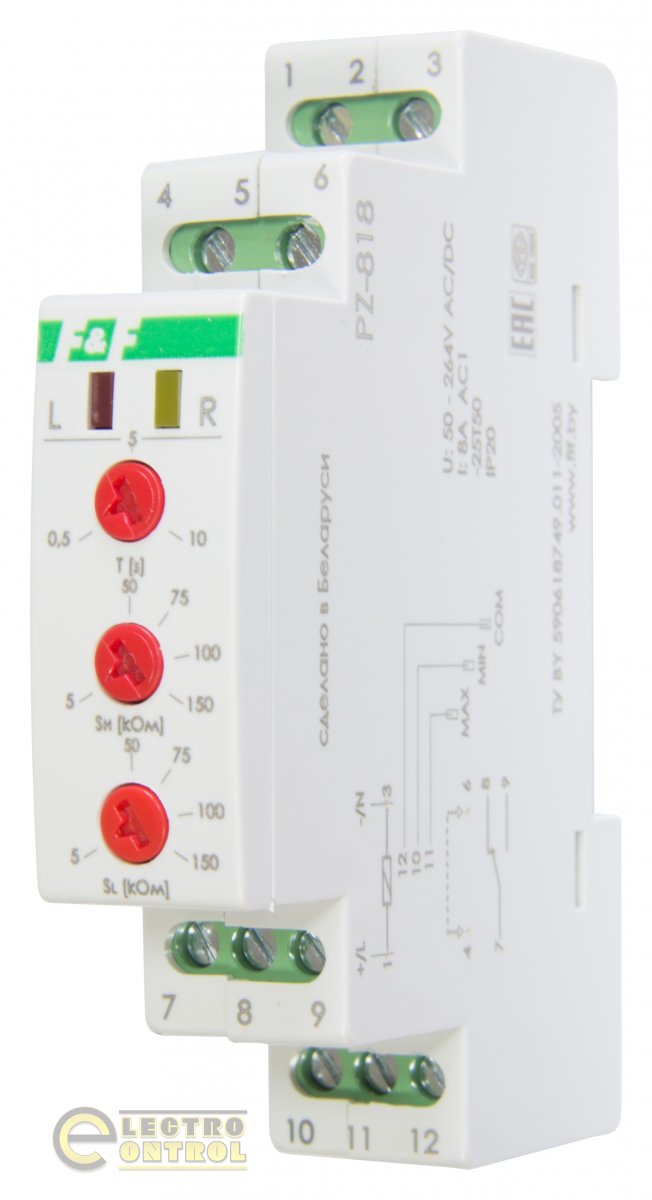

Реле рівня рідини F&F PZ-818 дворівневе з затримкою включення

3 зонди в комплекті, два контрольваних рівня.

Напруга живлення 50-264 В AC/DC. Контакт 1NO/NC, 8 А.

Призначення:

• Для контролю і подтримки заданного рівня електропровідних рідин та керування електродвигунами насосного обладнання.

Реле не використовується для контролю дистильваної води, бензину, масла, керосину, етиленгліколю, зрідженого газу.

Функціональні можливості PZ-818:

• регулювання часу затримки переключення реле;
• окреме регулювання чутливості по верхньому і нижньому рівням;
• вибір режиму роботи — наповнення або відкачування рідин.

Принцип роботи

Реле контролює наявність рідин на двох рівнях.

Режим наповнення резервуара:

• Якщо рівень рідини опускається нижче мінімального, замикаються контакти 7,9. При досягненні верхнього рівня замикаються контакти 7,8.
• Режим відкачування рідини з резервуара (встановлена перемичка між контактами 4,6).
• Якщо рівень рідини опускається нижче мінімального, замикаються контакти 7,8.
• При досягненні верхнього рівня замикаються контакти 7,9.
