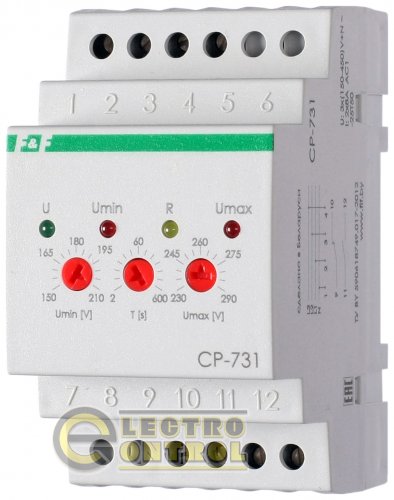

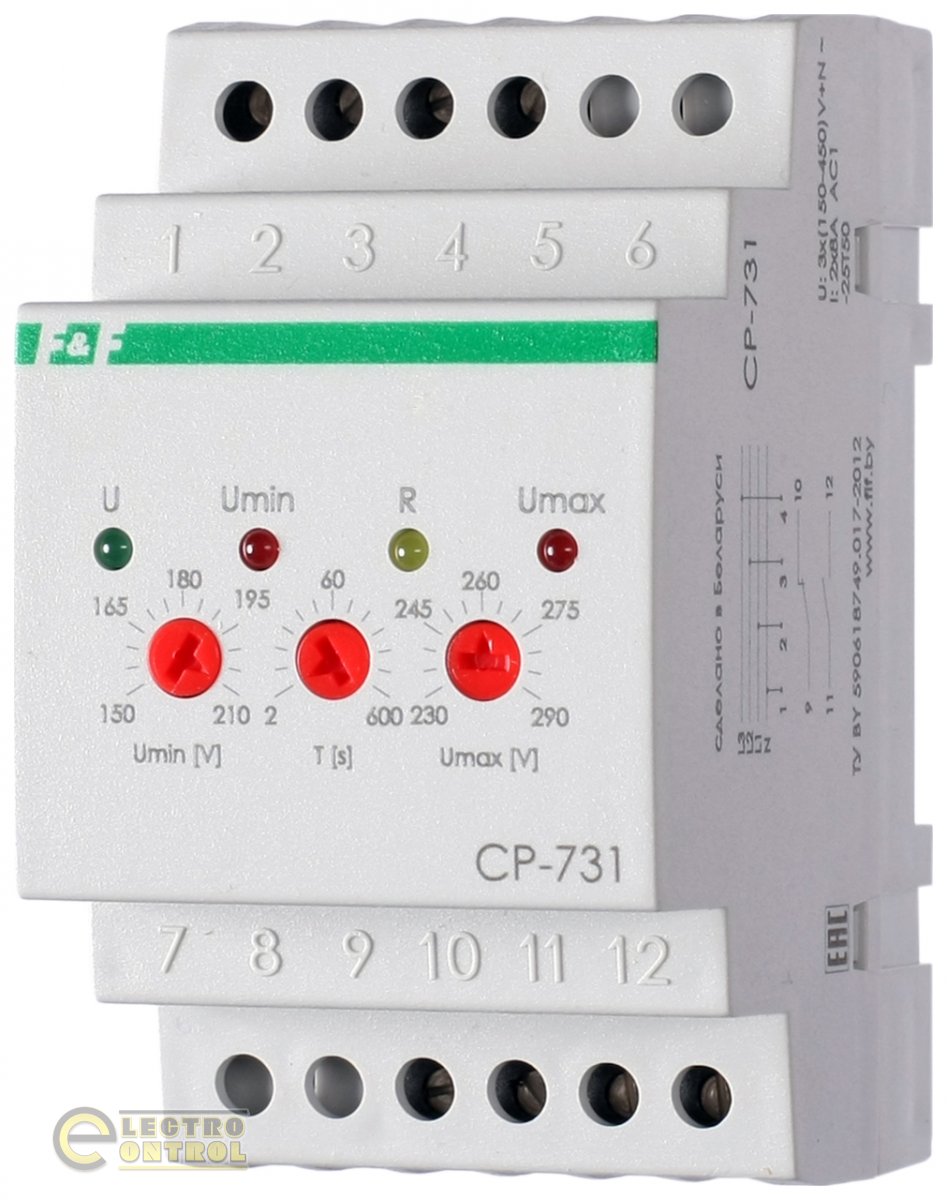

Реле напруги F&F трифазне 2А CP-731

Призначення:

• Реле напруги CP-731 призначене для контролю рівня напруги мережі та захисту електричних пристроїв від небезпечного для них підвищення та зниження рівня напруги поза встановлені межі.
• Пристосоване для монтажу на монтажній рейці в електрощитах.

Робочі режими та сигналізація:

• CP-731 вимикає навантаження в наступних аварійних ситуаціях:
  • порушення чергування фаз (час вимкнення не більше 0,1 с);
  • “залипання” фаз;
  • при виході значення напруги за встановлені межі.
• Реле забезпечує наступну сигналізацію режимів роботи за допомогою 4-х світлодіодів:
  • напруга в мережі вище встановленої: світлодіод U2;
  • напруга в мережі нижче встановленої: світлодіод U1;
  • навантаження відімкнене на час повторного ввімкнення: постійно горить світлодіод R;
  • порушення чергування фаз: поперемінне запалення світлодіодів U1 і U2;
  • асиметрія напруги вище норми: блимає світлодіод U2.

Додаткові функції:

• У робочому режимі вимірювання параметрів мережі горить світлодіод U і блимає жовтий вітлодіод R.
• Реле контролює асиметрію між фазами і при її перевищенні понад 55 В вимикає навантаження із затримкою 2 с.
• При обриві нульового проводу відбувається відімкнення навантаження від мережі живлення, при цьому реле витримує тривалу дію напруги 450 В та короткочасне зростання напруги до 550 В.
