Щит автоматичного введення резерву АВР-300-125А
-
151803
АВР-300-125
Доставка в будь-яке місто України протягом 2-3 робочих днів
Знижки постійним клієнтам- Ми працюємо по 100% передоплаті
- Мінімальна сума замовлення 400 грн
- Безготівковий розрахунок
- Онлайн оплата за реквізитами
Захист споживача
-
Характеристики
- Номінальний струм: 125А
- Номінальна напруга: 230В/400В
- Частота мережі: 50 Гц
- Комплектація щитового обладнання, яке представлене на фото може не відповідати вказаній ціні і опису: !!!
- Облік електроенергії: Ні
- Кількість вводів: 3
- Країна реєстрації бренда: Україна
♦Умови оформлення замовлення на збирання щитового обладнання♦
- Клієнт видає технічне завдання (у телефонному режимі, на електронну пошту, у соціальних мережах та ін.)
- Відповідно до технічного завдання ми готуємо комерційну пропозицію та відправляємо Вам її будь-яким каналом зв'язку
- Створюємо типовий договір на співпрацю з Вами
- Ви оплачуєте своє замовлення зручним для Вас способом, згідно з виставленим рахунком нашою компанією
- Ми найближчим часом починаємо складання щитового обладнання (терміни можуть змінюватися в залежності від ступеня навантаження в нашій компанії)
- Після збирання щитовий виріб перевіряється нашими висококваліфікованими технічними фахівцями на коректність роботи
- Доставка за Вашою адресою обумовленим способом
- Монтаж та налагодження (якщо це передбачено в договорі)
- У комплекті зі щитовим обладнанням ми постачаємо таку документацію: паспорт на готовий виріб; схему електричну
- Все електрощитове обладнання проводиться згідно з технічними умовами ТУ У 27.1-42055633-001:2020
Компанія «Інсталл Групп» займається виробництвом щитового обладнання типу АВР (Автоматичне введення резерву). Дане щитове обладнання представлене та реалізується в Інтернет-магазині «Електроконтроль». Складання щитів проводиться фахівцями необхідної кваліфікації у виробничому цеху компанії «Інсталл Групп». Проектування, складання та монтаж проводиться з урахуванням вимог ПУЕ, безпеки та ресурсозбереження.
Щит автоматичного введення резерву (АВР) – один із типів електрощитового обладнання, призначений для забезпечення безперебійної роботи споживача електромережею напругою 400В змінного струму частотою мережі 50 Гц шляхом перемикання навантаження між основним та резервним джерелами живлення. Джерелами живлення, між якими відбувається перемикання (при пропаданні основного введення електроживлення) можуть бути два незалежні введення (за схемою «місто 1» - «місто 2» з пріоритетом по одному з вводів), між основним і резервним джерелом (ГЕС – генераторна електро-станція) або між двома основними та резервним джерелом (за схемою «Місто 1» - «Місто 2» - «Генератор»).

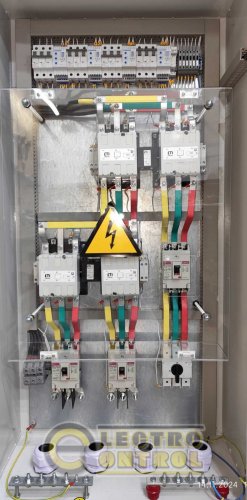

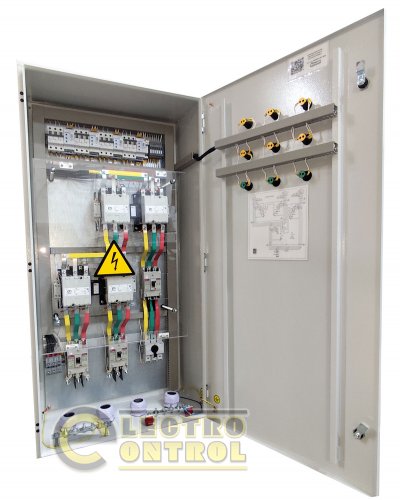

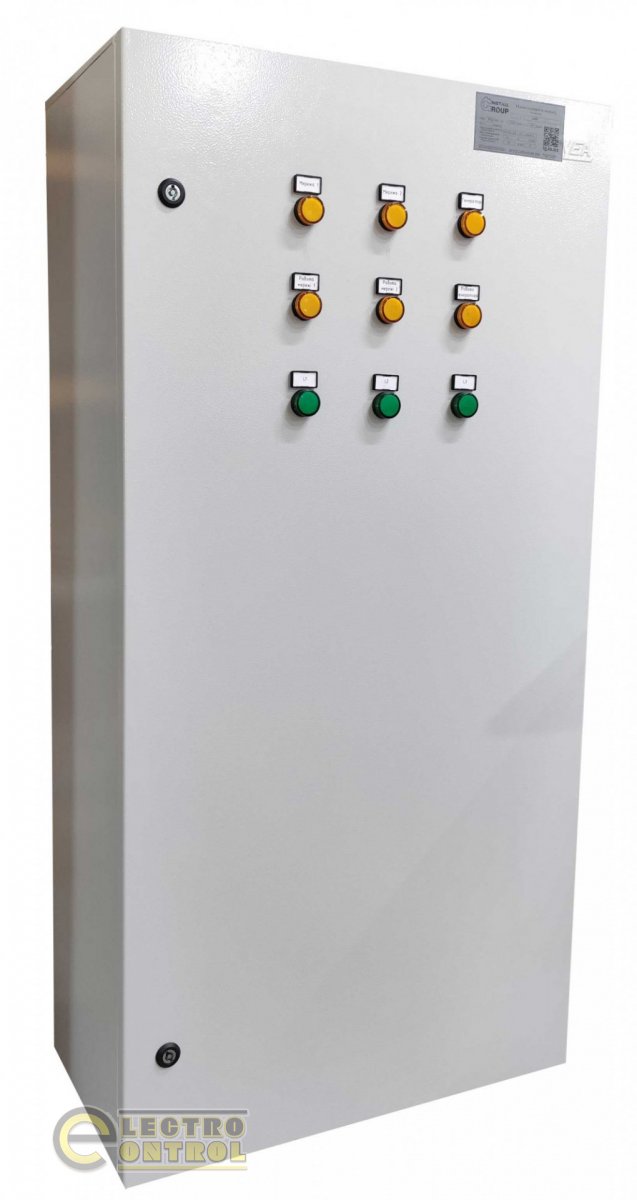

Габаритні розміри та зовнішній вигляд АВР-300-125А:
.png)
Конструктивне виконання корпусу щита автоматичного введення резерву АВР-300-125А:
⇒ Розмір – 1200х800х300мм (ВхШхГ)мм;
⇒ Матеріал корпусу: металевий (можливість вибору товщини металу: 0,8 мм; 1 мм; 1,2 мм), нержавіюча сталь, ударостійкий АBS, ASA або PES пластик;
⇒ Тип фарбування – порошкове, колір RAL7035 (при необхідності можна вибрати інший колір під потреби замовника)
⇒ Кліматичне виконання – IP31 (за бажанням замовника можна виконати корпус різного кліматичного виконання);
⇒ Країна виробник – Україна
⇒ Виробник – ТОВ «Інсталл Групп».

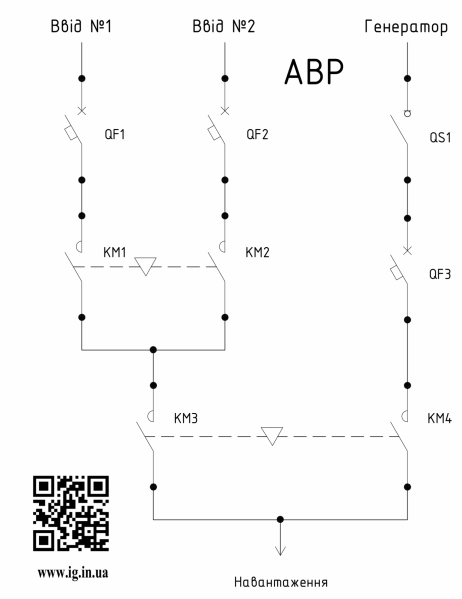

Схема керування щита автоматичного введення резерву АВР-300-125A:
.png)
Принцип роботи цієї схеми автоматичного введення резерву АВР-300-125А:
Цю схему щита автоматичного введення резерву на три введення АВР-300 умовно можна поділити на два рівні. На першому рівні здійснюється перемикання між двома введення «Введення 1» («Місто 1») і «Введення 2» («Місто 2») з пріоритетом щодо введення «Введення 1». Реле контролю фаз (РКФ), перекосу та послідовності фаз відстежує наявність напруги на кожній із фаз, правильність їх перемикання, контролює параметри на основному введенні. При пропаданні напруги на основному введенні, а так само при виході параметрів мережі основного введення зі встановлених меж, РКФ подає сигнал на розмикання контакту контактора основного введення КМ1 у схемі управління, послідовно замикається контакт включення контактора КМ2 «Введення 2».
У разі коли на введенні «Місто 1» і на введенні «Місто 2» зникає напруга схема управління перемикається на другий рівень АВР. Де так само є два введення: "Місто" (КМ 3) і резервне введення від дизель-генератора "Генератор" (КМ 4) з пріоритетом щодо введення "Місто". Вимикач QS1 завжди знаходиться в положенні «1» (включено). При зникненні напруги на введенні «Місто» реле контролю фаз (РКФ), перекосу і послідовності фаз розмикає контакт контактора КМ 3 і замикає контакт на включення контактора КМ 4. Як тільки на введенні з пріоритетом з'являється напруги, або параметри основної мережі стабілізувалися, відбувається автоматичне перемикання з резервного введення на основний.
Перемикання між введеннями виконується із затримкою за часом.

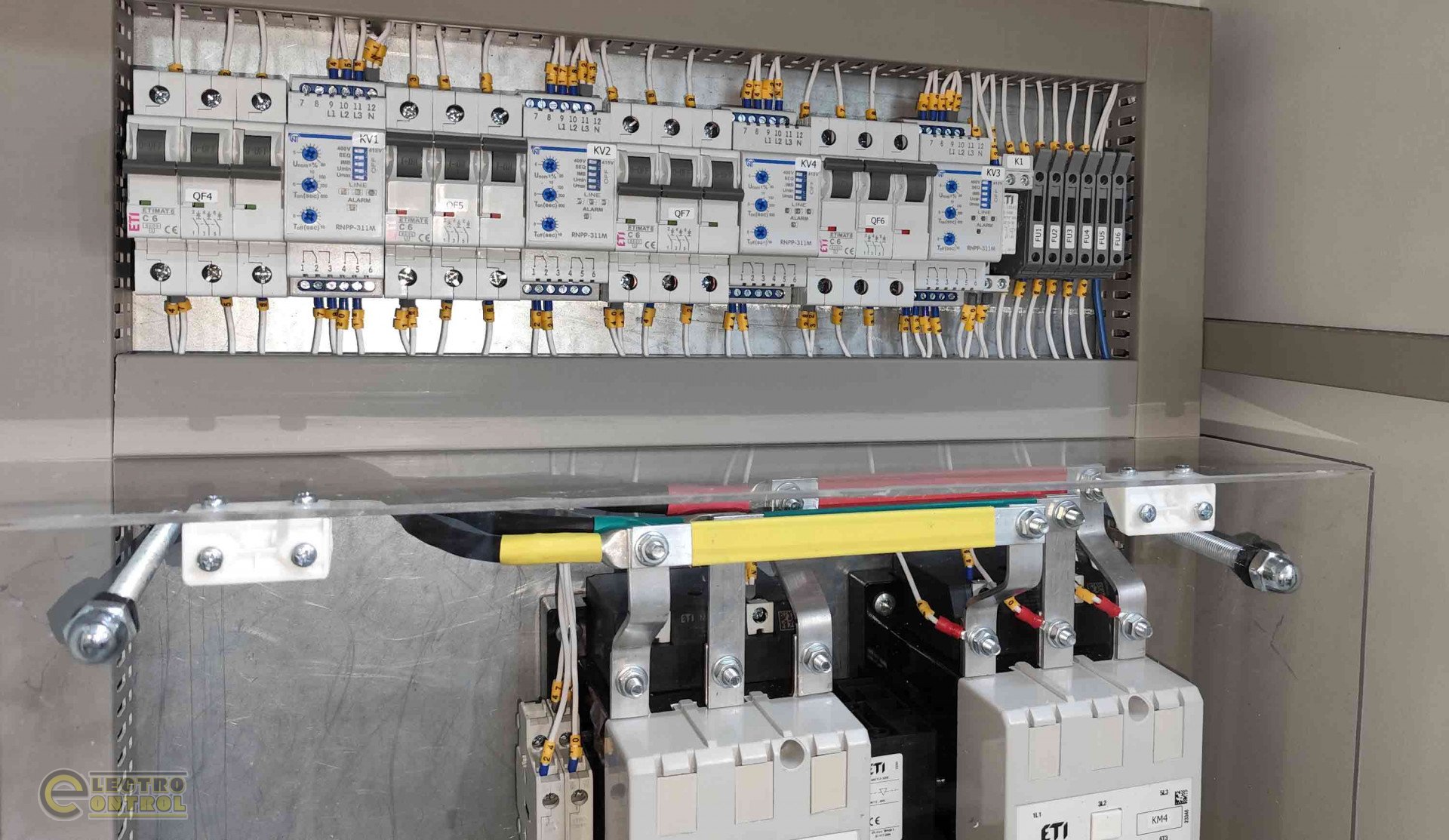

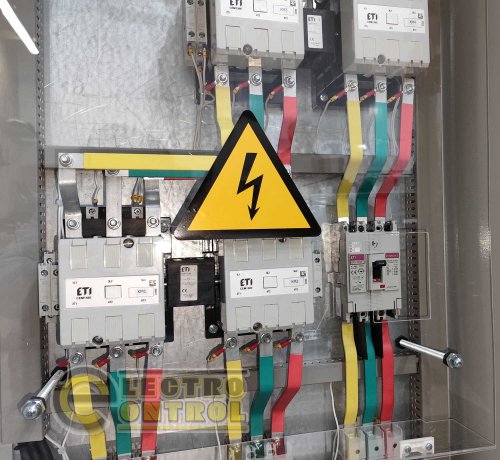

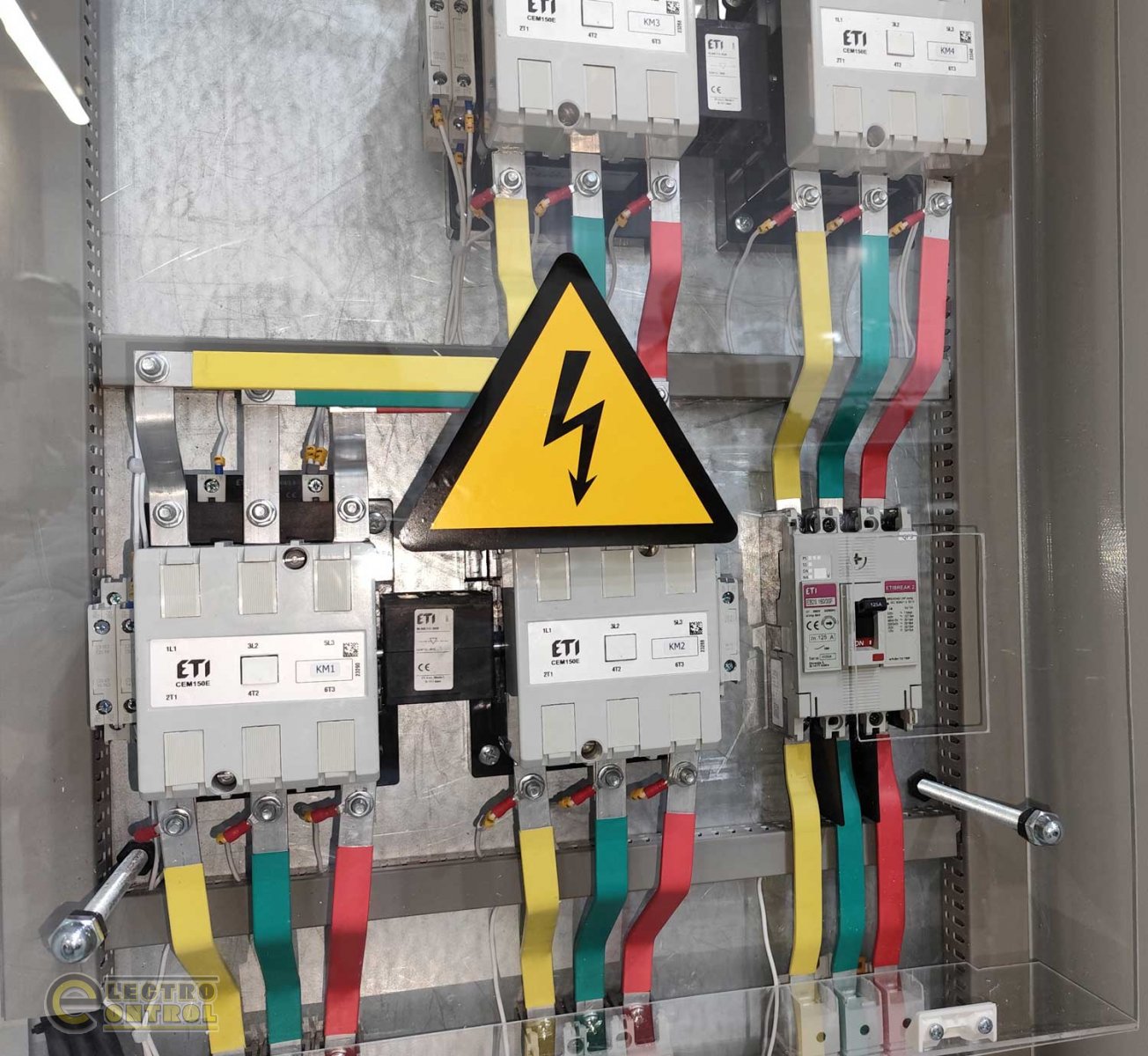

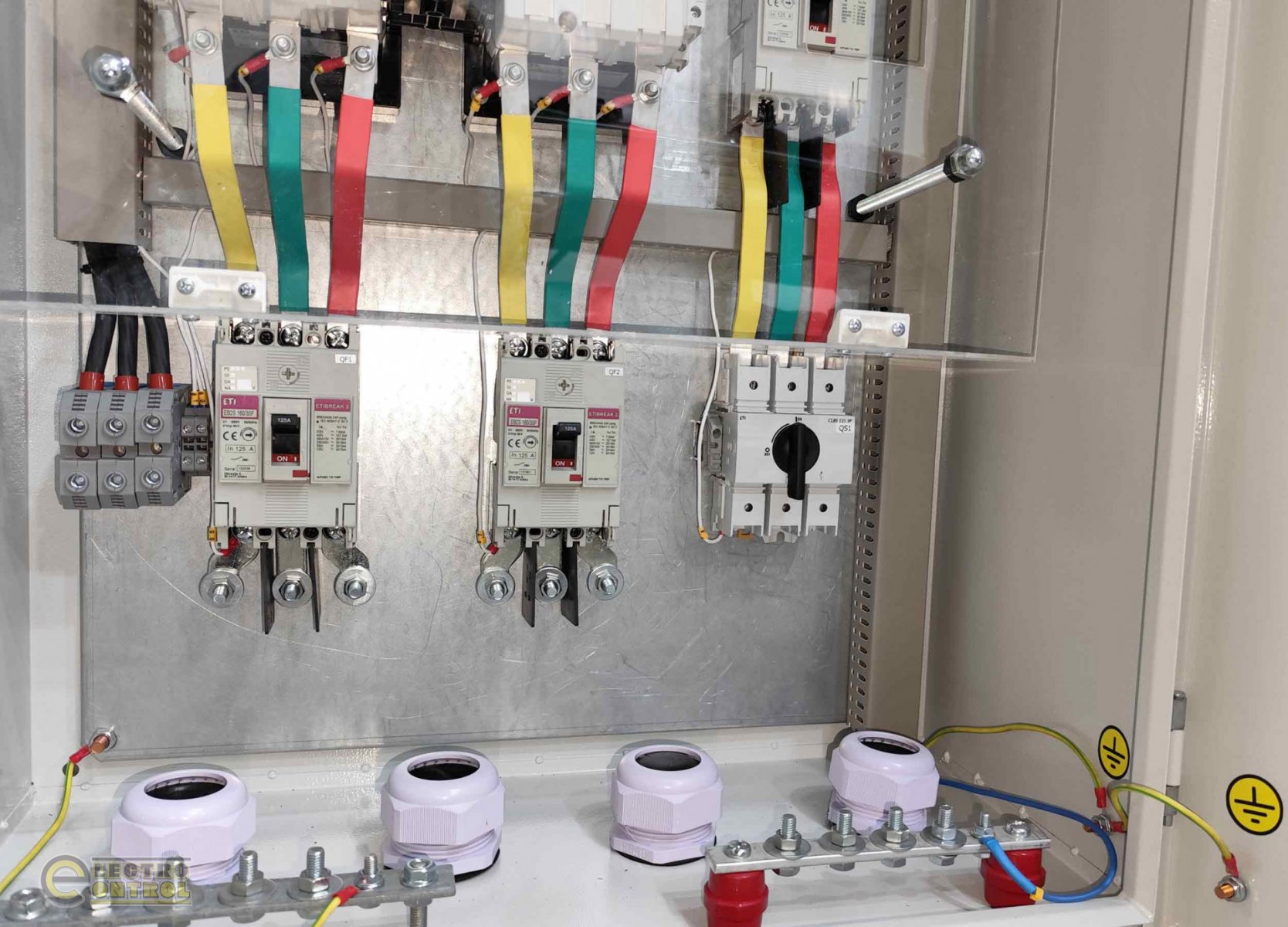

Основний комплект обладнання, яке входить до АВР-300-125А:
♦ Три ввідні трьохполюсні автоматичні вимикачі
♦ Чотири трифазні автоматичні вимикачі для захисту РКФ
♦ Чотири силові контактори для комутації навантаження в ланцюгу
♦ Вимикач навантаження (для введення від генератора)
♦ Чотири реле напруги, перекосу та послідовності фаз для контролю наявність напруги на кожній із фаз, правильність їх перемикання, контролю параметрів роботи мережі
♦ Автоматичні вимикачі для підключення споживачів (за вимогою ТЗ)
♦ На вимогу замовника можливе встановлення додаткової апаратури: реле часу, амперметрів, вольтметрів, аналізатора параметрів мережі тощо.
Ціна, вказана на сайті, була прорахована з використанням обладнання виробника ETI. При складанні даного щитового обладнання можна використовувати наступних європейських виробників: Eaton (США), ЕТI (Словенія), ABB (Німеччина), Schneider Electric (Франція), Hager (Німеччина) та ін. А також з інших бюджетних іменитих брендів: CHINT (Китай), CNC (Китай), UEK (Україна), АСКО-УКРЕМ (Україна), Промфактор (Україна) і т.д.
