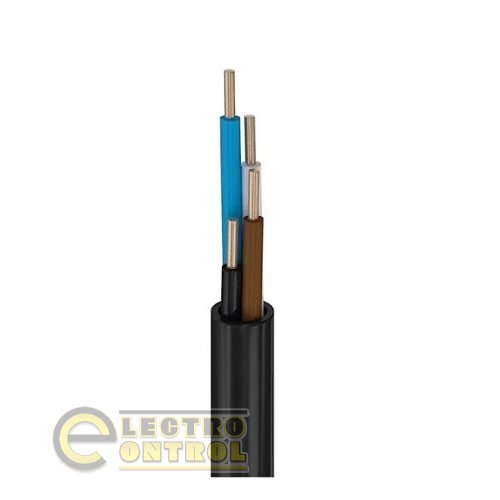

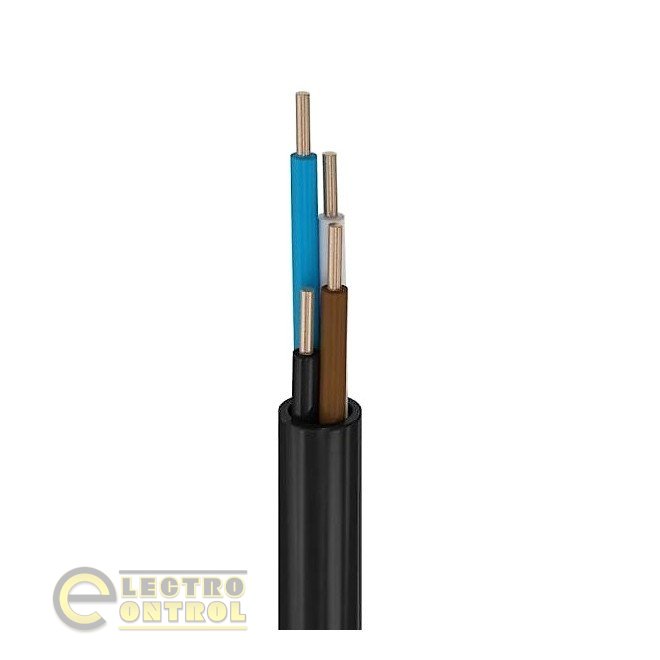

Кабель силовий ЗЗКМ 706113 ВВГнг 4х4 1кВ

Кабелі призначені для:

• Передавання і розподілу електричної енергії в стаціонарних установках на змінну напругу 0,3/0,5 кВ або 0,6/1 кВ частотою 50 Гц.
• Використання в електричних системах 0,38/0,66 кВ для кабелів на номінальну напругу 0,3/0,5 кВ.

Області застосування:

• Прокладання в сухих і вологих виробничих приміщеннях, на естакадах, у блоках, а також на відкритому повітрі.

Типи кабелів:

• ВВГ, ВВГз, ВВГ3, ВВГ5 – для поодинокого прокладання.
• ВВГнг, ВВГзнг, ВВГ3нг, ВВГ5нг – для умов, що потребують нерозповсюдження горіння при прокладанні в пучках.
• ВВГнгд, ВВГзнгд, ВВГ5нгд – для умов із зниженим димовиділенням та малонебезпечною токсичністю газів.
• ВВГ3нгд – для умов із помірно небезпечною токсичністю газів.

Стійкість до вогню:

• Поодиноке прокладання – згідно з ДСТУ 4809.
• Прокладання в пучках (категорія А) – для кабелів марок ВВГнг, ВВГзнг, ВВГ3нг, ВВГ5нг, ВВГнгд, ВВГзнгд, ВВГ3нгд, ВВГ5нгд.

Конструкція:

• Струмопровідна мідна жила (1, 2, 3 або 5 клас гнучкості).
• Ізоляція: полівінілхлоридний пластикат або композиція зниженої пожежонебезпеки.
• Маркування: колірне або цифрове.
• Оболонка: полівінілхлоридний пластикат або композиція зниженої пожежонебезпеки.

Технічні та експлуатаційні характеристики:

• Температура експлуатації: від -50 °С до +50 °С.
• Відносна вологість: до 98% при +35 °С.
• Температура нагріву жил: +70 °С.
• Мінімальний радіус вигину:
  • Одножильні кабелі ВВГ, ВВГнг, ВВГнгд – 15 зовн. діаметрів.
  • Багатожильні кабелі ВВГ, ВВГнг, ВВГнгд, ВВГз, ВВГзнг, ВВГзнгд – 12 зовн. діаметрів.
  • Кабелі ВВГ3, ВВГ3нг, ВВГ3нгд – 8 зовн. діаметрів.
  • Кабелі ВВГ5, ВВГ5нг, ВВГ5нгд – 5 зовн. діаметрів.
• Будівельна довжина: за узгодженням.
• Термін служби: 30 років.
• Гарантійний термін експлуатації: 5 років.
• Температура прокладання: не нижче -5 °С.
• Постачання: в бухтах або на дерев’яних барабанах залежно від діаметра кабелю.
