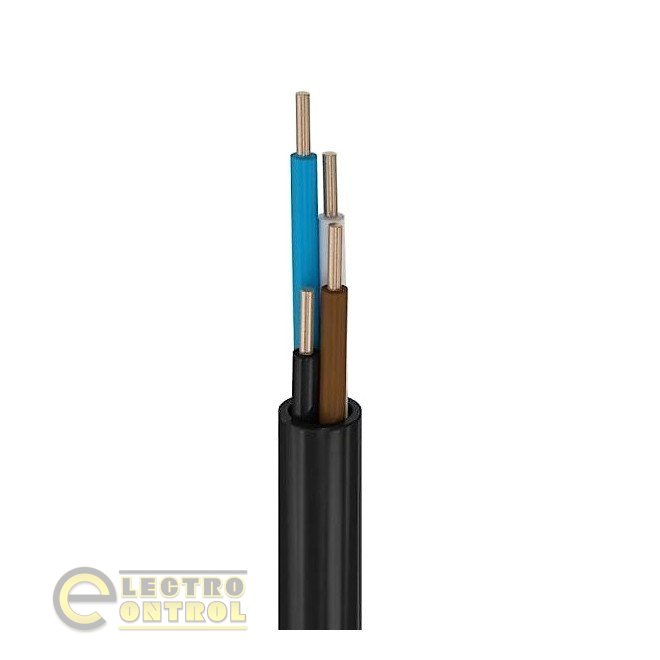

Кабель силовий ВВГнг KUc12-2410 Каблекс 4х10

Кабелі силові ВВГ, ВВГнг, ВВГнг‑LS

КАБЕЛІ СИЛОВІ З ЕКСТРУДОВАНОЮ ПЛАСТМАСОВОЮ ІЗОЛЯЦІЄЮ НА НОМІНАЛЬНУ НАПРУГУ ДО 1 КВ ВКЛЮЧНО.

ВВГ — У приміщеннях і кабельних спорудах за відсутності небезпеки механічних пошкоджень при експлуатації. Не розповсюджує горіння при одиночному прокладанні.

ВВГнг — Аналогічно кабелям ВВГ, на об'єктах, де висуваються підвищені вимоги до нерозповсюдження горіння кабелю при груповій прокладці (у пучках).

ВВГнг-LS — Аналогічно кабелям ВВГнг, на об'єктах, де висуваються підвищені вимоги до низького виділення диму і корозійно-активних газів при горінні і тлінні.

Пожежна безпека

ДСТУ 4809:

• без індексів «нг» та «нг-LS» – ПБ 100000000
• з індексом «нг» – ПБ 120000000
• з індексом «нг-LS» – ПБ 122111000

Розшифровка кабелів

ВВГ, ВВГнг, ВВГнг‑LS

• Відсутність літери «А» на початку - мідні струмопровідні жили;
• В – ізоляція із ПВХ-пластикату (вінілу);
• В – оболонка із ПВХ-пластикату (вінілу);
• Г – відсутність броні (голий);
• нг – нерозповсюджує горіння при груповому прокладанні;
• LS(нгд) – низьке димогазовиділення при горінні та тлінні.

Експлуатаційні показники

• Діапазон робочих температур, °С: -50°С до +50°С
• Температура прокладання та монтажу кабелю, не нижче: -15 °С
• Відносна вологість повітря кабелю при температурі до +35°С: до 98%
• Мінімальний радіус вигину при прокладанні кабелю:
  • одножильні та багатожильні з секторними жилами – 10 зовнішніх діаметрів,
  • багатожильні з круглими жилами – 7,5 зовнішніх діаметрів.
• Температура нагріву жил кабелю, °С:
  • тривало допустима: +70,
  • в режимі перевантаження: +80,
  • при струмах короткого замикання: +160.
• Мінімальний термін служби: 30 років.
• Гарантійний термін експлуатації: 5 років.

Конструкція

Силовий кабель типу ВВГ виготовляється круглої форми з загальним перерізом мідних струмопровідних жил від 1,0 мм² до 800 мм² в оболонці чорного кольору.
