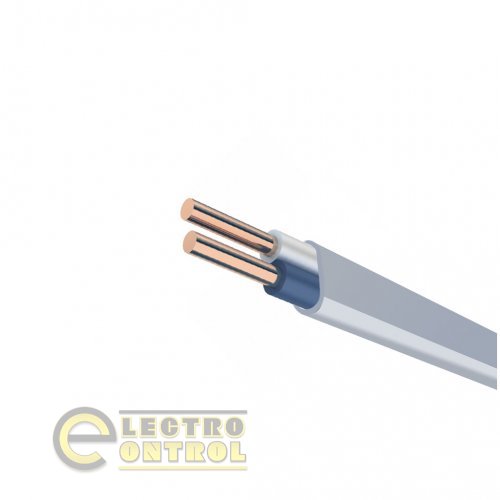

Кабель силовий Каблекс KUc14g-326 ВВГнг-LS-П 2х6 3клас

Кабелі силові ВВГ-П, ВВГнг-П, ВВГнг‑LS-П

КАБЕЛІ СИЛОВІ З ЕКСТРУДОВАНОЮ ПЛАСТМАСОВОЮ ІЗОЛЯЦІЄЮ НА НОМІНАЛЬНУ НАПРУГУ ДО 1 КВ ВКЛЮЧНО.

ВВГ-П — У приміщеннях і кабельних спорудах за відсутності небезпеки механічних пошкоджень при експлуатації. Не розповсюджує горіння при одиночному прокладанні.

ВВГнг-П — Аналогічно кабелям ВВГ, на об'єктах, де висуваються підвищені вимоги до нерозповсюдження горіння кабелю при груповій прокладці (у пучках).

ВВГнг-LS-П — Аналогічно кабелям ВВГнг, на об'єктах, де висуваються підвищені вимоги до низького виділення диму і корозійно-активних газів при горінні і тлінні.

Пожежна безпека

ДСТУ 4809:

• без індексів «нг» та «нг-LS» - ПБ 100000000
• з індексом «нг» - ПБ 120000000
• з індексом «нг-LS» - ПБ 122111000

Розшифровка кабелів

ВВГ-П, ВВГнг-П, ВВГнг‑LS-П

• Відсутність літери «А» на початку - мідні струмопровідні жили;
• В – ізоляція із ПВХ-пластикату (вінілу);
• В – оболонка із ПВХ-пластикату (вінілу);
• Г – відсутність броні (голий);
• нг – нерозповсюджує горіння при груповому прокладанні;
• LS(нгд) – низьке димогазовиділення при горінні та тлінні;
• П - плоский, жили розташовані в одній площині паралельно.

Експлуатаційні показники

• Діапазон робочих температур,°С: -50°С до +50°С
• Температура прокладання та монтажу кабелю, не нижче: -15 °С
• Відносна вологість повітря кабелю при температурі до +35°С, %: до 98
• Мінімальний радіус вигину при прокладанні кабелю:
  • одножильні та багатожильні з секторними жилами - 10 зовнішніх діаметрів,
  • багатожильні з круглими жилами - 7,5 зовнішніх діаметрів.
• Будівельна довжина кабелю не менше: за погодженням;
• Температура нагріву жил кабелю, °С:
  • тривало допустима: +70,
  • в режимі перевантаження: +80,
  • при струмах короткого замикання: +160.
• Мінімальний термін служби: 30 років
• Гарантійний термін експлуатації: 5 років

Конструкція

Силовий кабель типу ВВГ-П виготовляється плоскої форми з загальним перерізом мідних струмопровідних жил від 1,0 мм² до 10 мм², які розташовані в одній площині паралельно та в оболонці чорного кольору.
