Щит ЩПС підключення секцій АКБ

  ♦Умови оформлення замовлення на збирання щитового обладнання♦

1. Клієнт видає технічне завдання (у телефонному режимі, на електронну пошту, у соціальних мережах та ін.)
2. Відповідно до технічного завдання ми готуємо комерційну пропозицію та відправляємо Вам її будь-яким каналом зв'язку
3. Створюємо типовий договір на співпрацю з Вами
4. Ви оплачуєте своє замовлення зручним для Вас способом, згідно з виставленим рахунком нашою компанією
5. Ми найближчим часом починаємо складання щитового обладнання (терміни можуть змінюватися в залежності від ступеня навантаження в нашій компанії)
6. Після збирання щитовий виріб перевіряється нашими висококваліфікованими технічними фахівцями на коректність роботи
7. Доставка за Вашою адресою обумовленим способом
8. Монтаж та налагодження (якщо це передбачено в договорі)
9. У комплекті зі щитовим обладнанням ми постачаємо таку документацію: паспорт на готовий виріб; схему електричну
10. Все електрощитове обладнання проводиться згідно з технічними умовами ТУ У 27.1-42055633-001:2020

---

        Компанія "Інсталл Групп" займається виробництвом щитів ЩПС – щити підключення секцій акумуляторних батарей до інвертора. Дане щитове обладнання представлене та реалізується в Інтернет-магазині «Електроконтроль». Складання щитів проводиться фахівцями необхідної кваліфікації у виробничому цеху компанії «Інсталл Групп». Складання та монтаж проводиться з урахуванням вимог ПУЕ, безпеки та ресурсозбереження.

Ціна на сайті вказана для щита ЩПС на 1400А: підключення двух блоків АКБ ємністю 16кВт/год 51,2V (314Ah) і трьох інверторів загальною потужністю 60кВт.
Ціна буде залежати від кількості підключаємих секцій АКБ та інверторів.

Щит ЩПС призначений для підключення блоків(секцій) акумуляторних батарей до інверторів. Дані щити використовуються у сонячних системах, та системах резервного живлення.

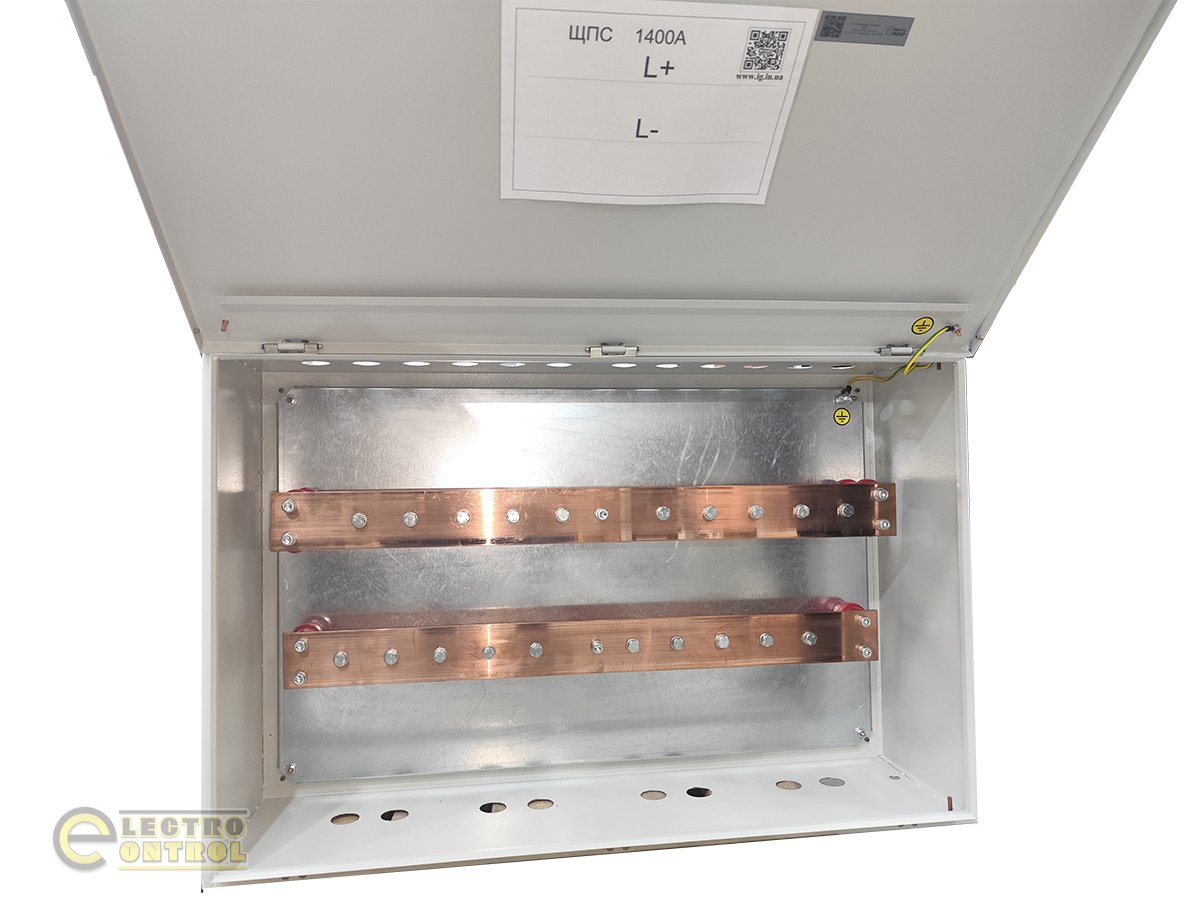

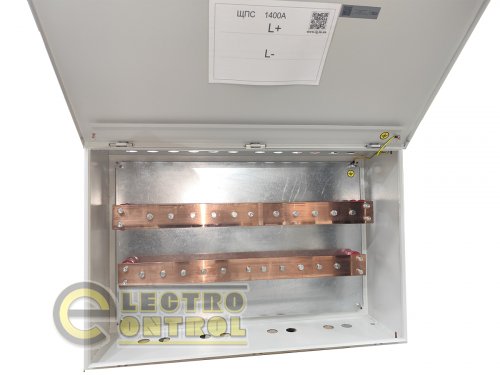

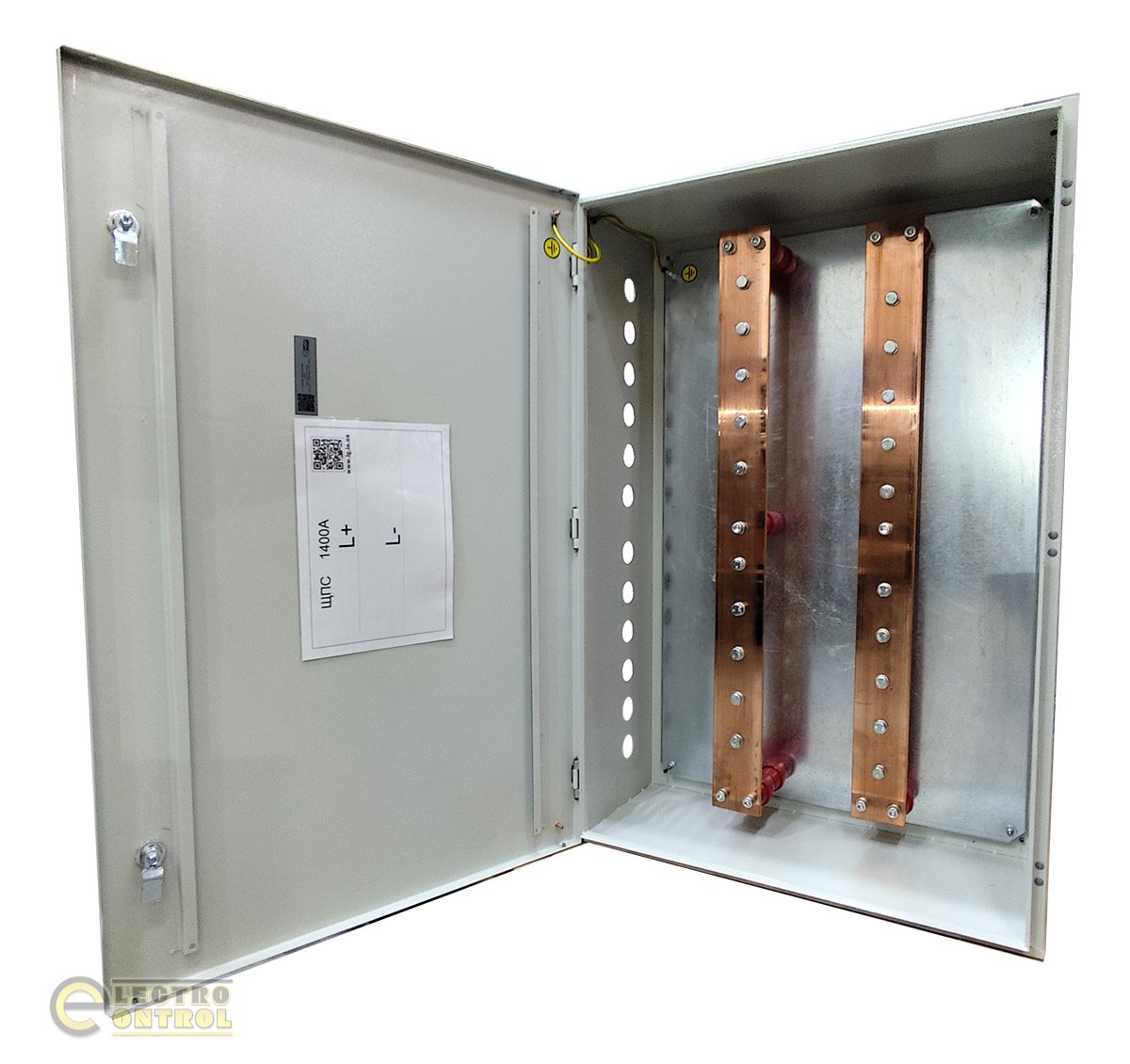

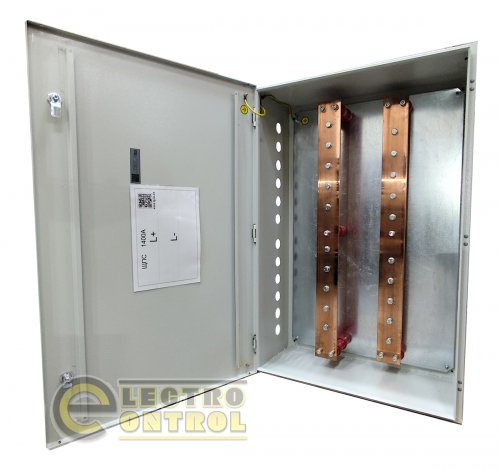

Конструктив щита:

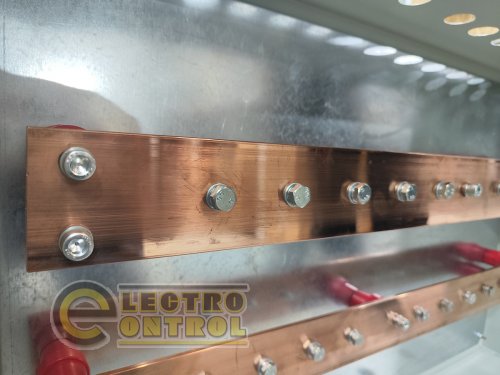

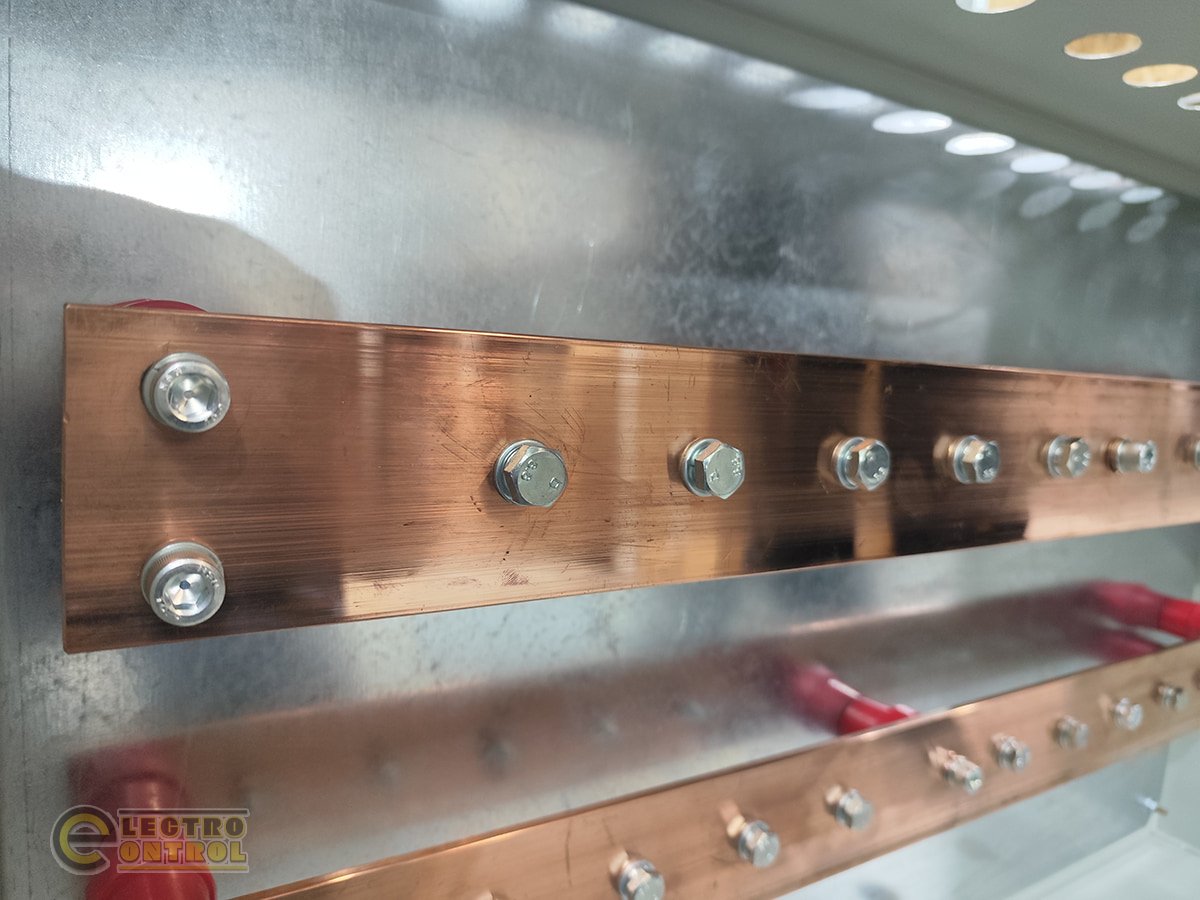

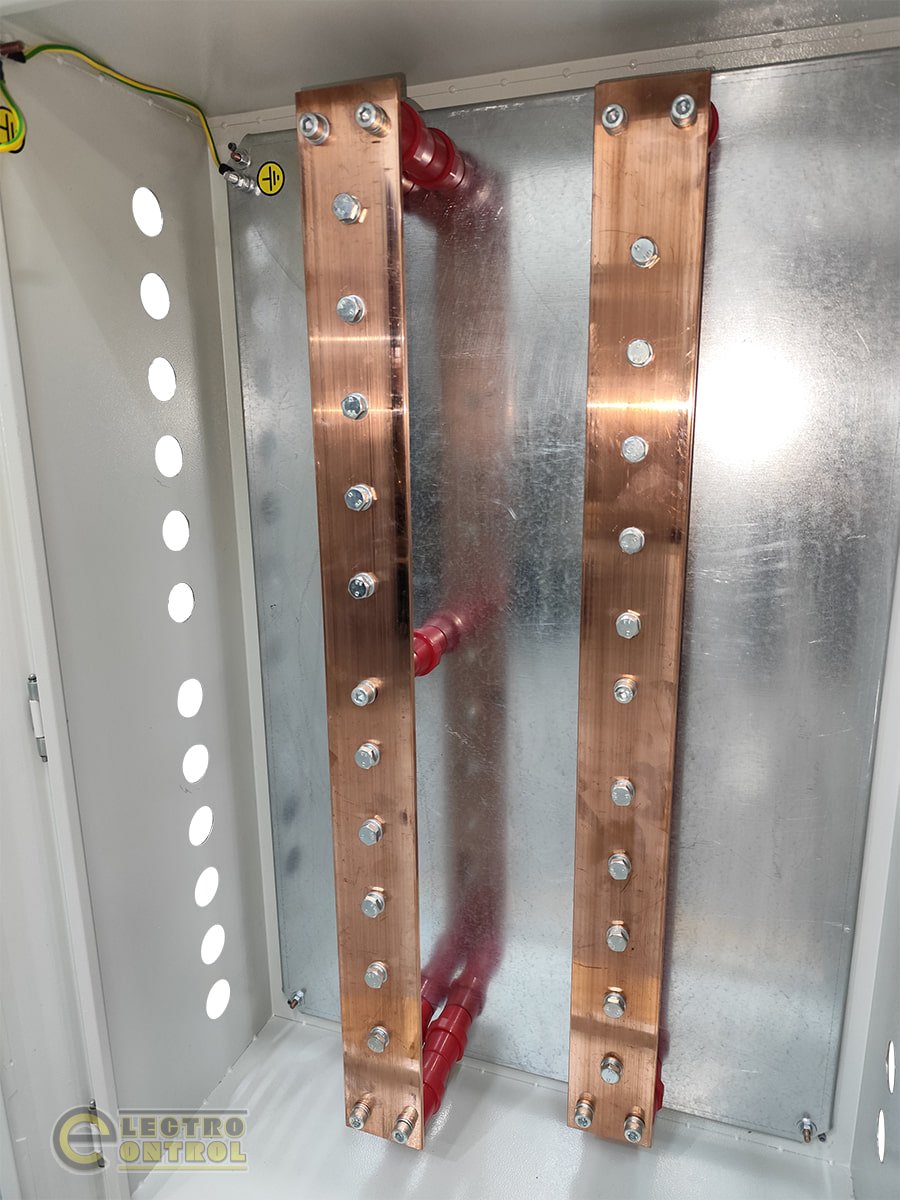

⇒ мідні шини «+» і «-» -  це основні елементи в щиті за допомогою яких відбувається під’єднання батерей до інверторів;

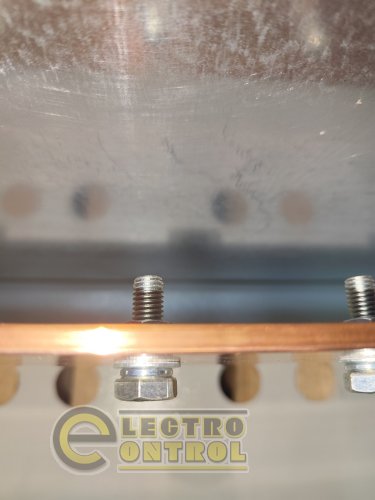

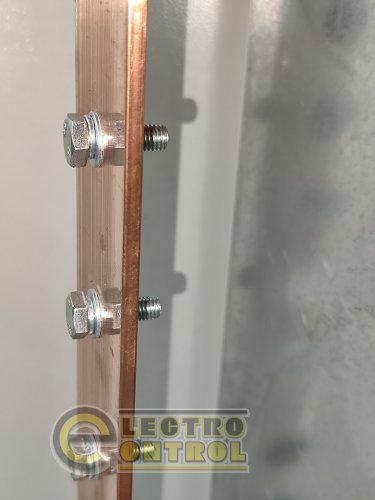

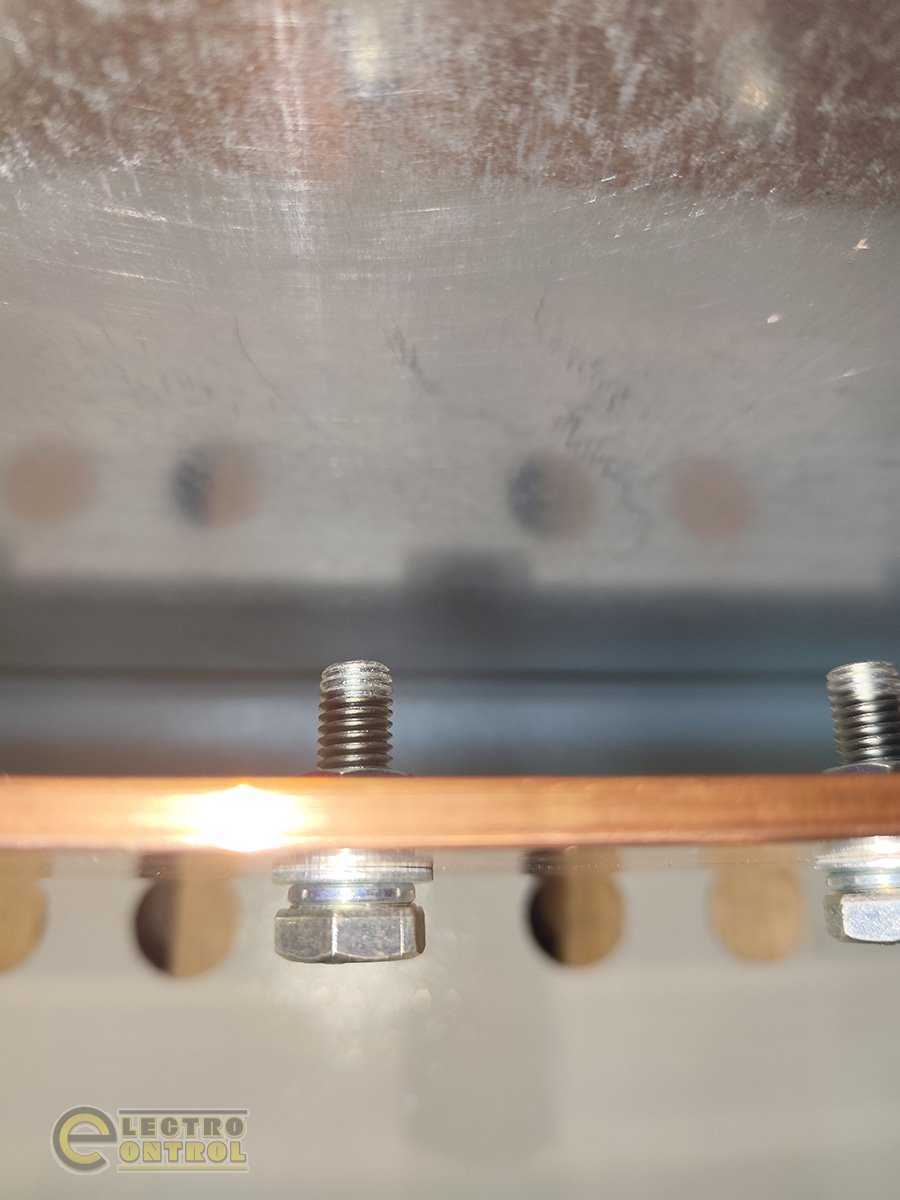

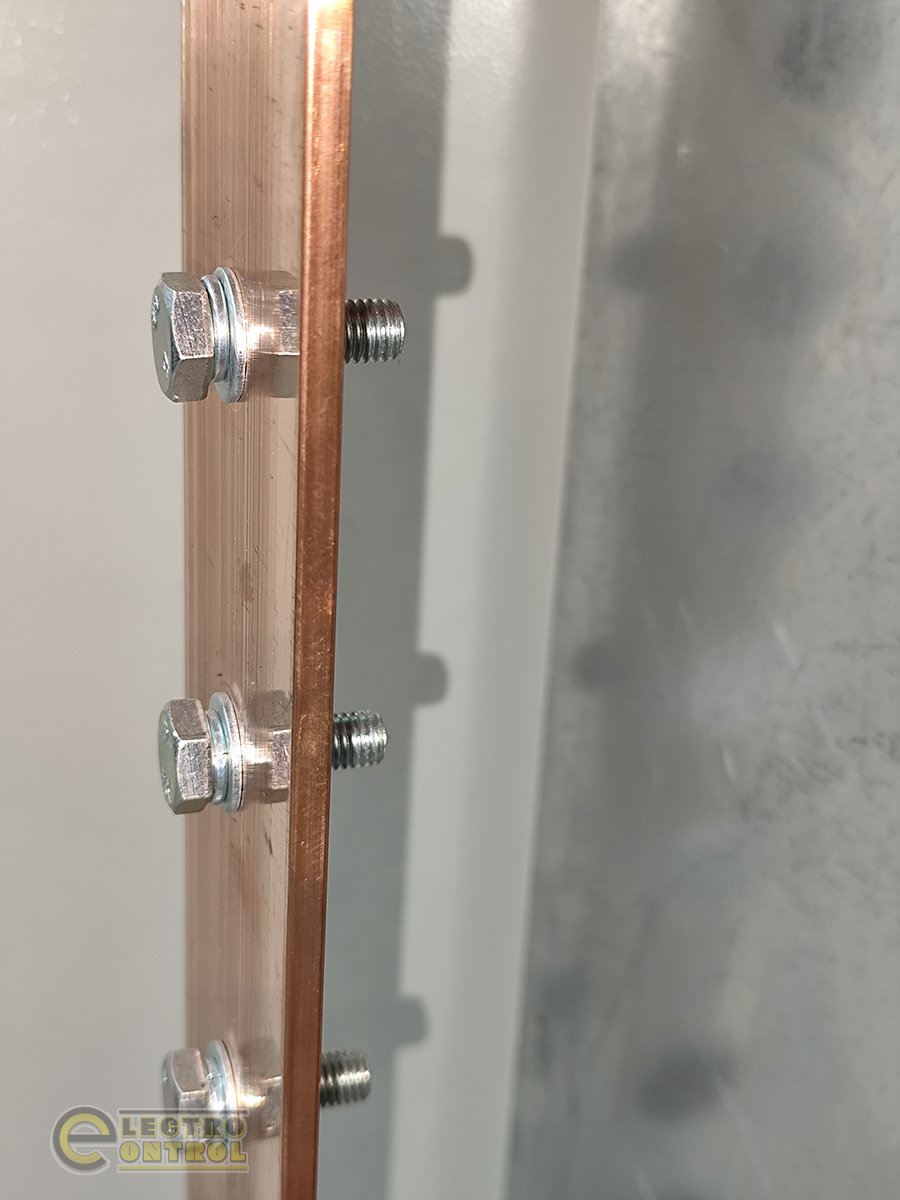

⇒ спеціальні установочні гайки з прес-вкладишем – вони врізаються в мідну шину, забезпечуючи надійний електричний контакт та зрічність підключення кабелів без потреби додаткового сверління чи кріплення;

⇒ окремі місця для підключення кожного інвертора;

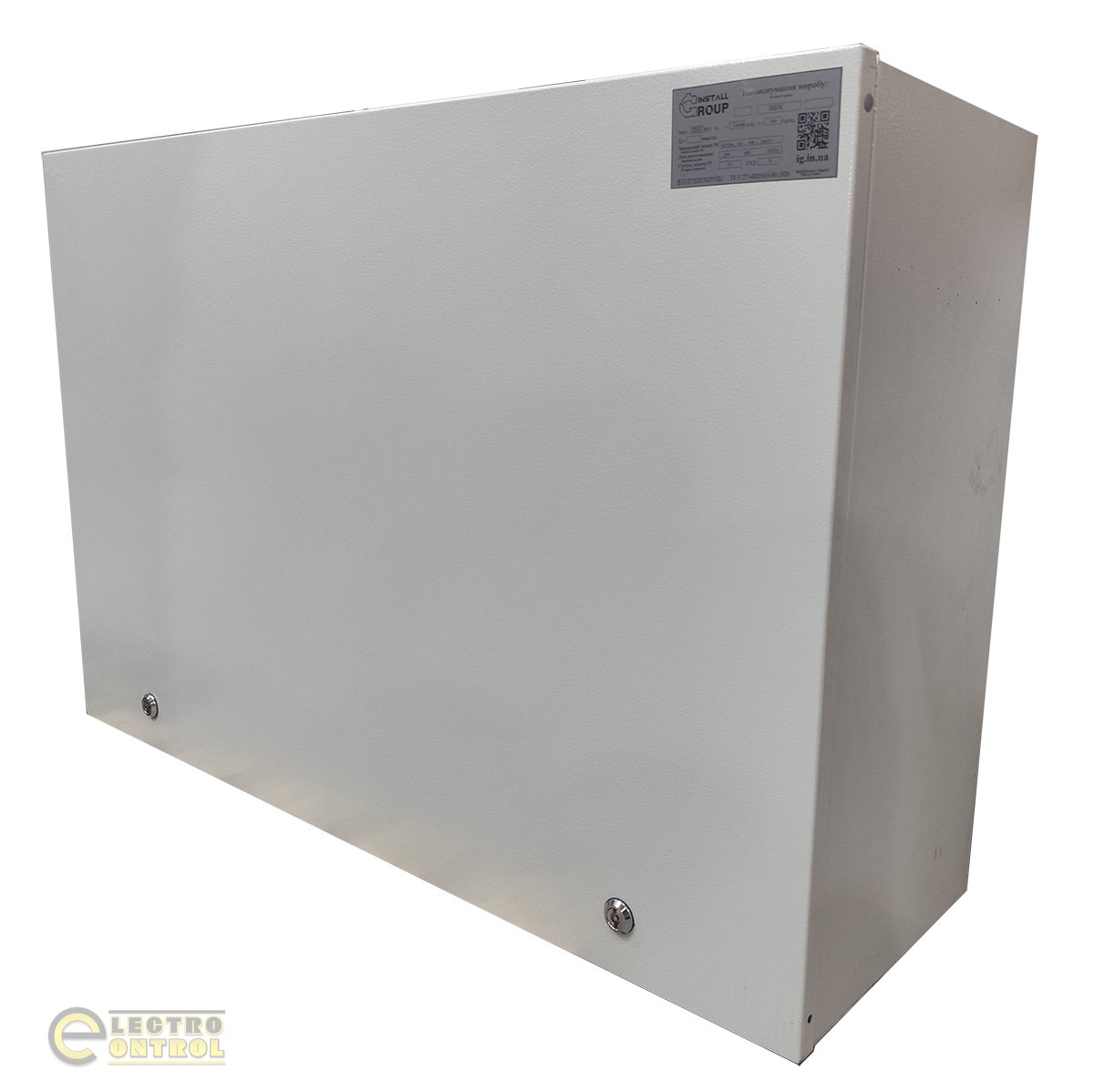

⇒ корпус щита металевий – може бути виконанний з різного матеріалу, різного габариту ( в залежності від кількісті підключення в ньому), різного кліматичного виконання та способу монтажу(навісний/вбудований/підлоговий).

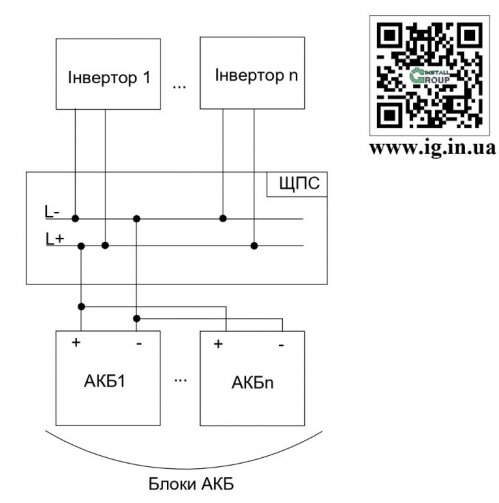

Функціональна схема використання щита ЩПС в сонячній електростанції:

Принципова електрична схема щита ЩПС:
