Щит силовий ЩС 2500А

 ♦Умови оформлення замовлення на збирання щитового обладнання♦

1. Клієнт видає технічне завдання (у телефонному режимі, на електронну пошту, у соціальних мережах та ін.)
2. Відповідно до технічного завдання ми готуємо комерційну пропозицію та відправляємо Вам її будь-яким каналом зв'язку
3. Створюємо типовий договір на співпрацю з Вами
4. Ви оплачуєте своє замовлення зручним для Вас способом, згідно з виставленим рахунком нашою компанією
5. Ми найближчим часом починаємо складання щитового обладнання (терміни можуть змінюватися в залежності від ступеня навантаження в нашій компанії)
6. Після збирання щитовий виріб перевіряється нашими висококваліфікованими технічними фахівцями на коректність роботи
7. Доставка за Вашою адресою обумовленим способом
8. Монтаж та налагодження (якщо це передбачено в договорі)
9. У комплекті зі щитовим обладнанням ми постачаємо таку документацію: паспорт на готовий виріб; схему електричну
10. Все електрощитове обладнання проводиться згідно з технічними умовами ТУ У 27.1-42055633-001:2020

---

 Компанія "Інсталл Групп" займається виробництвом щитового обладнання типу щит силовий ЩС-2500А. Дане щитове обладнання представлене та реалізується в Інтернет-магазині «Електроконтроль». Складання щитів проводиться фахівцями високої кваліфікації у виробничому цеху компанії «Інсталл Групп». Проектування, складання та монтаж проводиться з урахуванням вимог ПУЕ, безпеки та ресурсозбереження.

Ціна, вказана на сайті, була прорахована з використанням обладнання виробника ETI(Словенія) серія повітряних автоматичних вимикачів EPL/EPH, силові шини – мідні. Ціна на цей вид щита залежатиме від технічного завдання замовника: комплектації щита, типу автоматичного вимикача, ступеня захисту корпусу, матеріалу струмоведучих частин.

Силовий розподільчий щит номінальним струмом 2500А призначений для введення та розподілу електроенергії 3×380/400В, захист силових ліній та підключеного обладнання, безпечної комутації навантажень великої потужності.

Даний вид щитового обладнання використовується у таких сферах:

→ промислові підприємства

→ сонячні та енергетичні станції

→ торгово-офісні центри

→ виробничі та складські комплекси

→ головні розподільні щити (ГРЩ)

Переваги використання даного щита силового ЩС-2500А:

→ висока механічна та термічна стійкість

→ розрахований на високі струмові навантаження

→ можливість індивідуальної комплектації

→ зручність обслуговування та експлуатації

→ відповідність вимогам ПУЕ та ДСТУ

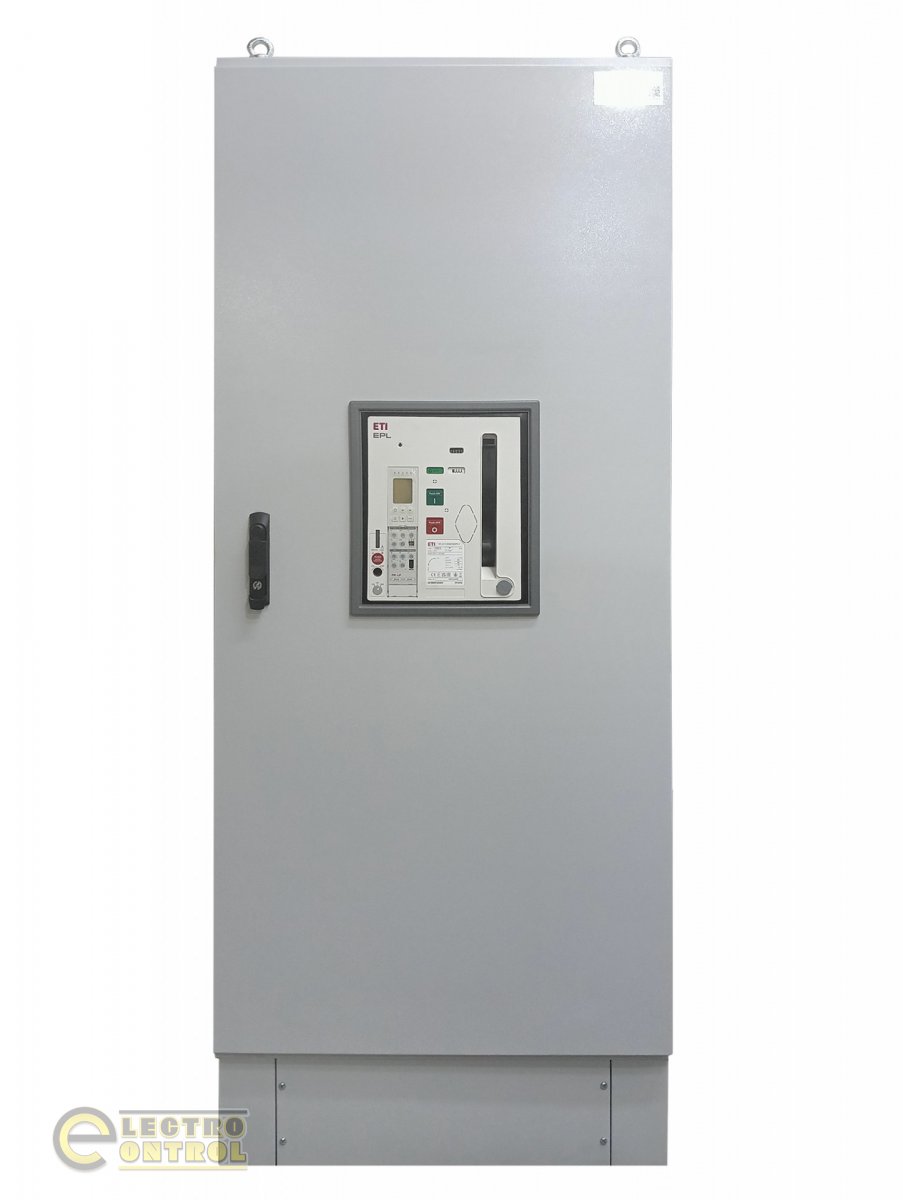

Габаритні розміри та зовнішній вигляд ЩС-2500А:



    Конструктивне виконання корпусу Щита силового ЩС-2500А:

• Розмір - 1800х800х600мм (ВхШхГ)мм з цоколем висотою h=200мм;
• Матеріал корпусу: металевий (можливість вибору товщини металу: 0,8 мм; 1 мм; 1,2 мм), нержавіюча сталь;
• Тип фарбування – порошкове, колір RAL7035 (за потреби можна вибрати інший колір під потреби замовника);
• Кліматичне виконання – IP31 (за бажанням замовника можна виконати корпус різного кліматичного виконання);
• Країна виробник – Україна;
• Виробник - ТОВ «Інсталл Групп».

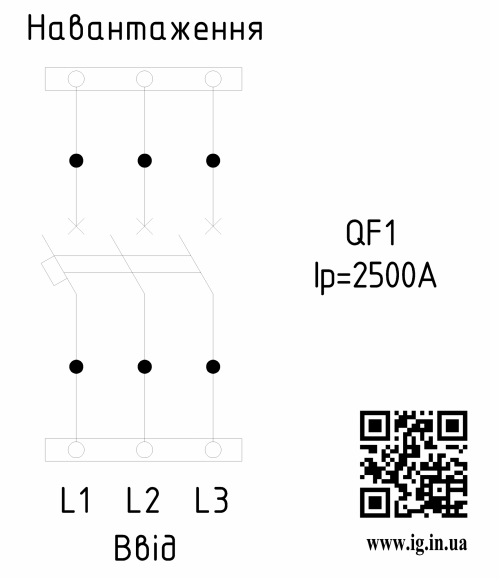

Схема управління Щита силового ЩС-2500А:

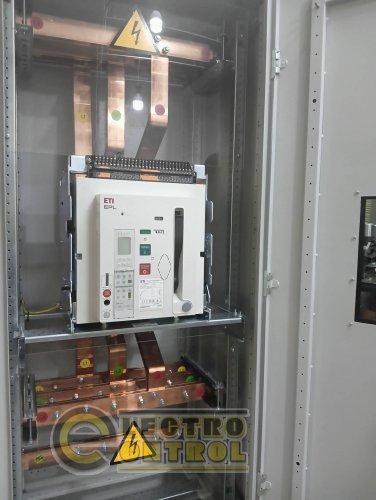

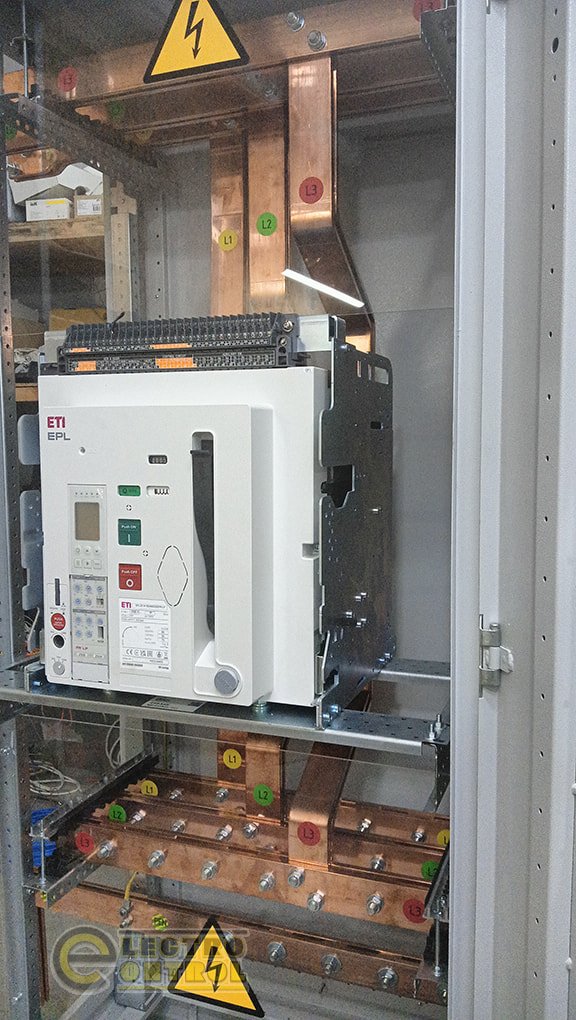

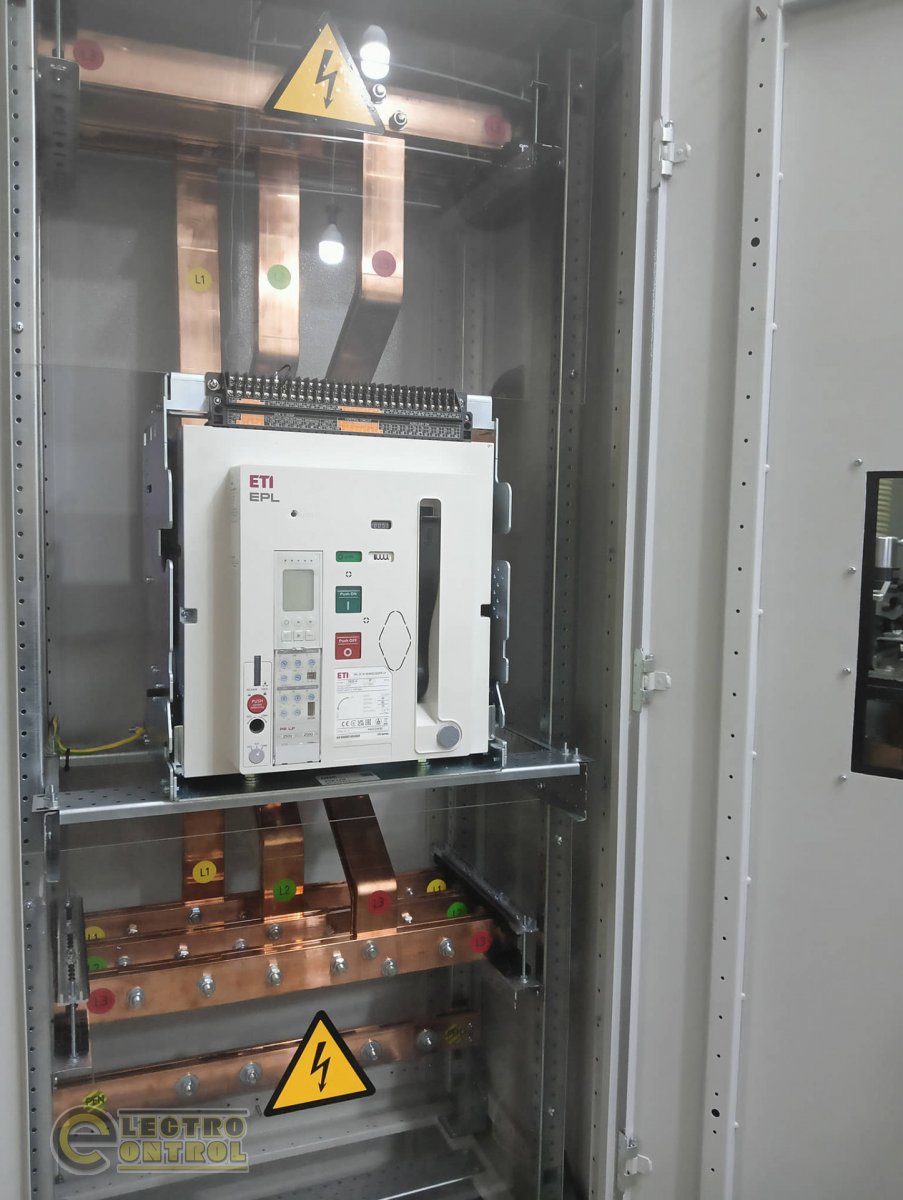

Основний комплект обладнання, яке входить в ЩС-2500А:

• Повітряний силовий автоматичний вимикач QF1 на струм до 2500А, викатного типу;
• Мідні струмопровідні шини (L1, L2, L3)
• Верхнє або нижнє введення кабелів (за проектом)
• Захисні екрани та попереджувальні знаки електробезпеки
• Шина РЕN для системи заземлення TN-S (за проектом)
• На вимогу замовника можливе встановлення додаткової апаратури: ОПН, амперметрів, вольтметрів, аналізатора параметрів мережі тощо.

Ціна, вказана на сайті, була прорахована з використанням обладнання виробника ЕТІ. При складанні даного щитового обладнання можна використовувати наступних європейських виробників: Eaton (США), ЕТI (Словенія), ABB (Німеччина), Schneider Electric (Франція), Hager (Німеччина) та ін. А також з інших бюджетних іменитих брендів: CHINT (Китай), CNC (Китай), UEC (Україна), АСКО-УКРЕМ (Україна), Промфактор (Україна) і т.д..
