Щит ЩПС підключення секцій АКБ до одного інвертора

  ♦Умови оформлення замовлення на збирання щитового обладнання♦

1. Клієнт видає технічне завдання (у телефонному режимі, на електронну пошту, у соціальних мережах та ін.)
2. Відповідно до технічного завдання ми готуємо комерційну пропозицію та відправляємо Вам її будь-яким каналом зв'язку
3. Створюємо типовий договір на співпрацю з Вами
4. Ви оплачуєте своє замовлення зручним для Вас способом, згідно з виставленим рахунком нашою компанією
5. Ми найближчим часом починаємо складання щитового обладнання (терміни можуть змінюватися в залежності від ступеня навантаження в нашій компанії)
6. Після збирання щитовий виріб перевіряється нашими висококваліфікованими технічними фахівцями на коректність роботи
7. Доставка за Вашою адресою обумовленим способом
8. Монтаж та налагодження (якщо це передбачено в договорі)
9. У комплекті зі щитовим обладнанням ми постачаємо таку документацію: паспорт на готовий виріб; схему електричну
10. Все електрощитове обладнання проводиться згідно з технічними умовами ТУ У 27.1-42055633-001:2020

---

        Компанія "Інсталл Групп" займається виробництвом щитів ЩПС – щити підключення секцій акумуляторних батарей до інвертора(ів). Дане щитове обладнання представлене та реалізується в Інтернет-магазині «Електроконтроль». Складання щитів проводиться фахівцями необхідної кваліфікації у виробничому цеху компанії «Інсталл Групп». Складання та монтаж проводиться з урахуванням вимог ПУЕ, безпеки та ресурсозбереження.

Ціна на сайті вказана для щита ЩПС на 250А: підключення блоків АКБ до інвертора загальною потужністю 30кВт. Ціна на щит буде залежати від кількості підключаємих секцій АКБ та інверторів.

Щит ЩПС призначений для підключення блоків(секцій) акумуляторних батарей до інверторів. Дані щити використовуються у сонячних системах, та системах резервного живлення.

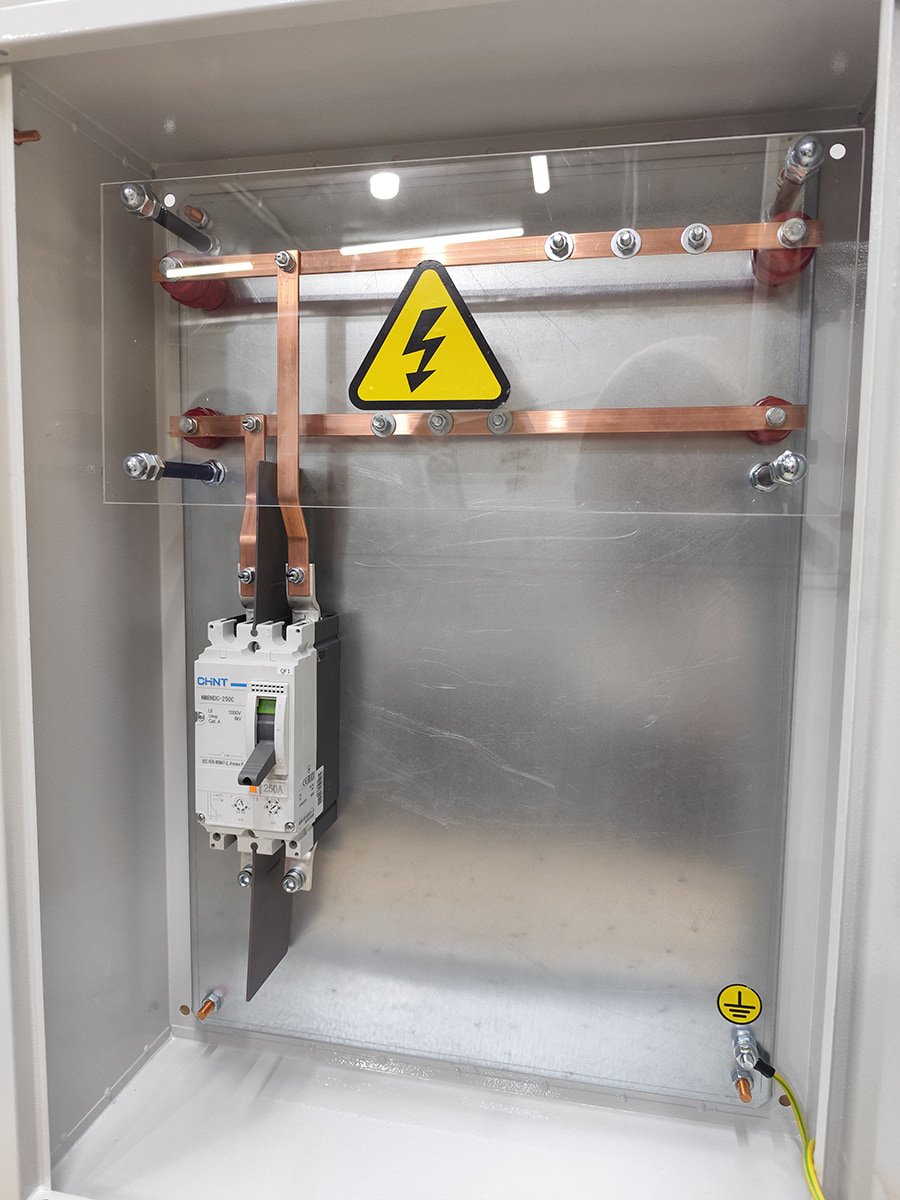

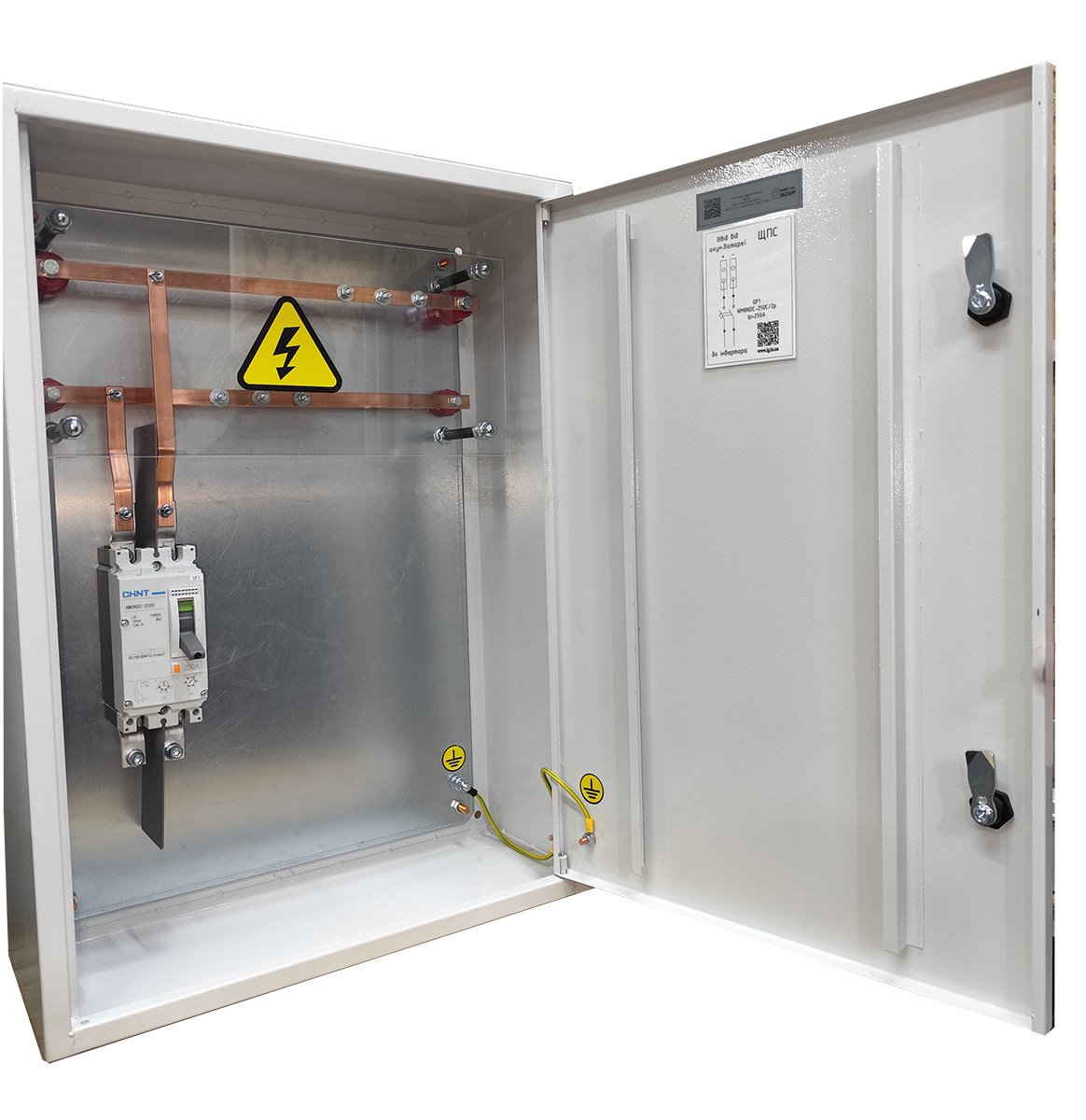

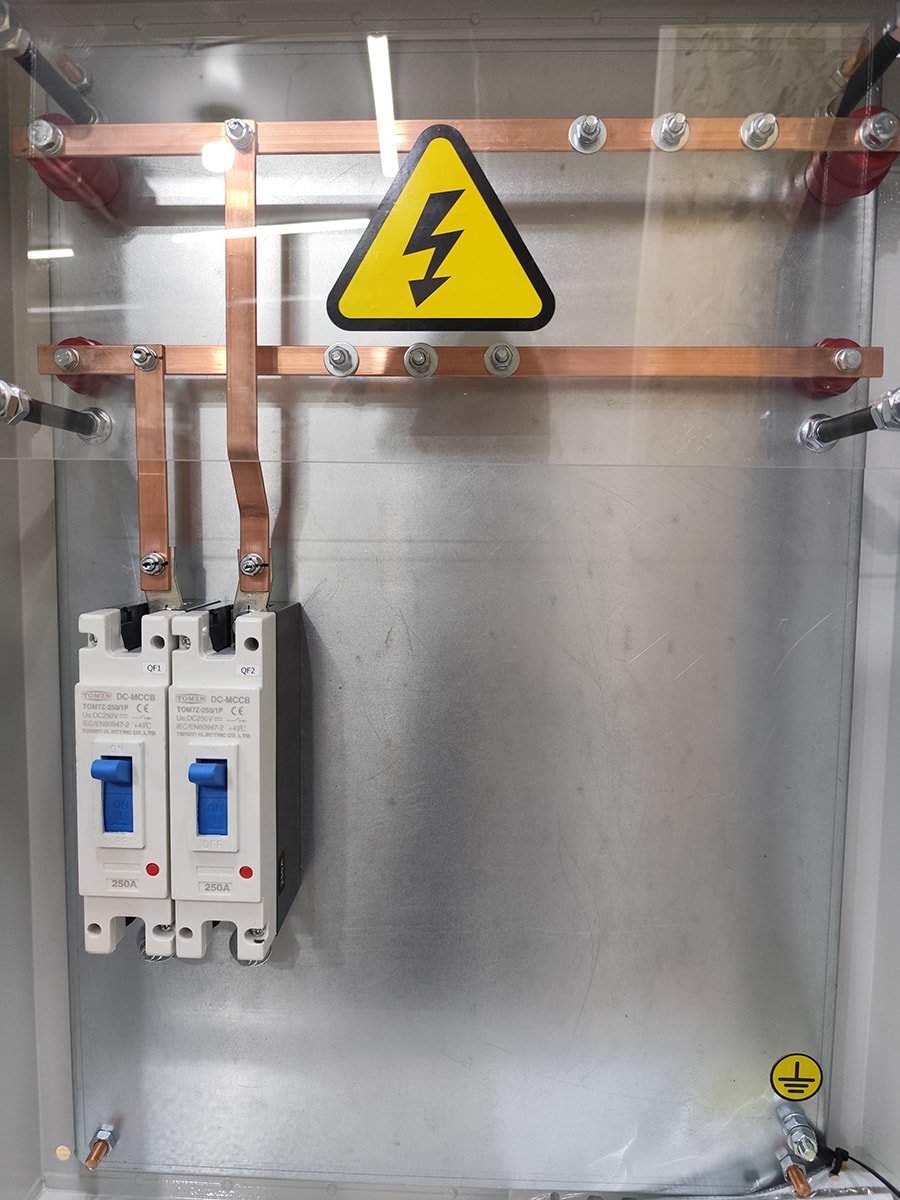

Конструктив щита:

⇒ мідні шини «+» і «-» -  це основні елементи в щиті за допомогою яких відбувається під’єднання батерей до інверторів;

⇒ спеціальні установочні гайки з прес-вкладишем – вони врізаються в мідну шину, забезпечуючи надійний електричний контакт та зрічність підключення кабелів без потреби додаткового сверління чи кріплення;

⇒ окремі місця для підключення кожного інвертора;

⇒ корпус щита металевий – може бути виконанний з різного матеріалу, різного габариту ( в залежності від кількісті підключення в ньому), різного кліматичного виконання та способу монтажу(навісний/вбудований/підлоговий).

Функціональна схема використання щита ЩПС в сонячній електростанції:

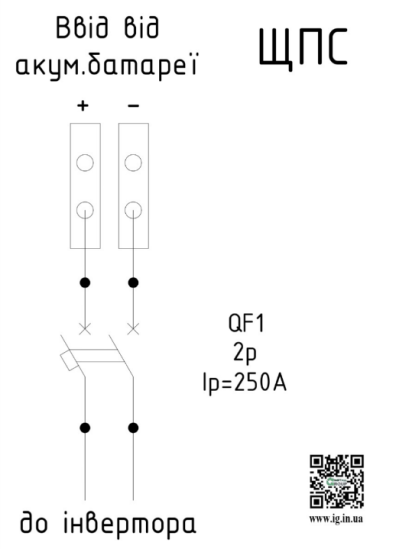

Принципова електрична схема щита ЩПС:
