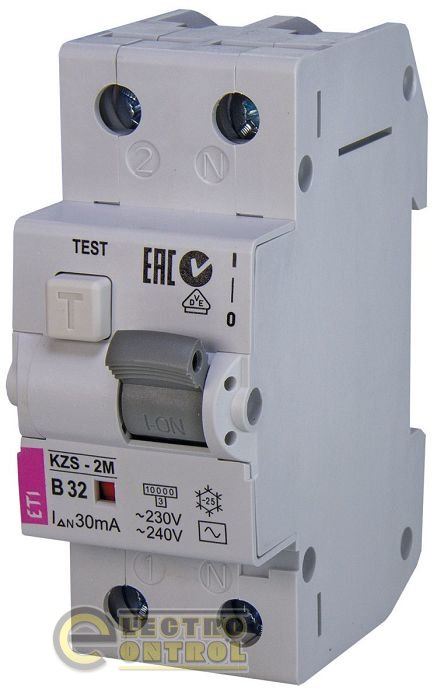

Диференціальний автоматичний вимикач KZS-2M B 32/0,03 тип AC (10kA) 2173107

На сайті ecshop (Електроконтроль) Ви можете ознайомитися й купити диференціальний автоматичний вимикач KZS-2M B 32/0,03 тип AC (10kA) 2173107 ETI.

Основна відмінність диференціального автомата в тому, що він складається із двох жорстко з'єднаних функціональних вузлів: двох або чотириполюсного автоматичного вимикача й модуля диференціального захисту (МДЗ) від поразки струмом, із взаємопогоджуваними характеристиками. Для того, щоб Діф. автомат із вбудованим захистом від перенапруги змонтувати, необхідна на 35 мм монтажна Ом-Рейка.
Завдяки високій швидкодії (менше 0,04с) диференціальний автоматичний вимикач із вбудованим захистом від струмів КЗ і перевантаження LIMAT-2 SD 2p B 50/0,03 (AC) 2050608 ETI з установкою спрацьовування 1п=10 і 30 та, забезпечують ефективний захист людини від поразки електричним струмом у випадку його дотику хто провідним частинам або що опинилися під напругою в результаті ушкодження ізоляції неструмів їдучих частин. При цьому Діф. автомат із вбудованим захистом від перенапруги забезпечує ефективний захист електроустаткування від перевантаження й струмів короткого замикання (надструмів).
Автоматичний вимикач і модуль диференціального захисту (МДЗ) включені послідовно, чим забезпечується живлення електронного підсилювача МДЗ і підтримується його робочий режим. МДЗ містить датчик - диференціальний трансформатор, здійснюючий виявлення диференціального струму (витоку) і розташований на силових проводах, електронний підсилювач, на виході якого включена котушка електромагніту скидання. Для перевірки функціонування дифавтомата в експлуатації передбачений ланцюг контролю із кнопкою «тест». При установці важеля керування в положення ВКЛ, одержує живлення МДЗ.
При протіканні по силових проводах дифавтомата струму навантаження, у магнітопроводі датчика створюються рівні, протилежно спрямовані магнітні потоки й в обмотці III практично не наводиться напруга. Вимикач залишається у включеному положенні.
З появою диференціального струму (у результаті ушкодження ізоляції струмопровідних частин або через тіло торкнувся людину), рівність потоків порушується й в обмотці III наводиться напруга, приблизно пропорційне диференціальному струму. При певному значенні цієї напруги (уставка спрацьовування), підсилювач відкривається й подає струм від додаткового джерела живлення на котушку електромагніту скидання. Електромагніт скидання зрушує засувку механізму незалежного розчіплювання вимикача. Відбувається примусове розмикання його контактів. Той же процес має місце при обриві ланцюга обмотки III і спрацьовуванні захисту від перенапруги. Аналогічно розмикаються контакти диференціального автомата під впливом захисту від надструмів.
