Характеристики

  • Тип виробу: щит
  • Монтаж: зовнішній
  • Матеріал: метал
  • Внутрішнє наповнення: корпуса ПР
  • Дверцята: непрозора
  • Висота: 1157
  • Ширина: 650
  • Глибина: 180
  • Пиловологозахист: IP54
  • Серія: ПР

Використовуються для складання пунктів розподільних серії ПР11, призначених для приймання і розподілу електроенергії, захисту електроустановок напругою 380/220У при перевантаженнях і коротких замиканнях, а також нечастих (не більш 6 у годину) включень і відключень електричних кіл.

Переваги

  • Універсальна конструкція
  • Підвищена антикорозійна стійкість
  • Високоякісне зовнішнє покриття
  • Набір додаткових аксесуарів
  • Комплект знаків електробезпечності
  • Висока технологічність і простота складання
  • Зручність монтажу
  • Високий рівень електробезпечності
  • Сертифікат якості
  • Естетика й дизайн
  • Номінальний струм: до 630 А
  • Товщина металу: 1,0?1,5 мм
  • Тип покриття: порошкове, шагрень
  • Колір: RAL 7032
  • Ступінь захисту за ДСТ 14254: IP54
  • Кут відкриття двері: 105°

Розшифрування позначень

ПР-1-0 36 УХЛ3 IP31

  • ПР - марка корпуса
  • 1 - габарит корпуса
  • 0 - номер модифікації
  • 3 - тип покриття
    • 3 - ЕПК/шагрень
    • 7 - ППК/шагрень
  • 6 - колір фарби
    • 4 - RAL 7032
    • 6 - RAL 7035
  • УХЛ3 - кліматичне виконання за ДСТ 15150-69
  • IP31 - ступінь захисту за ДСТ 14254

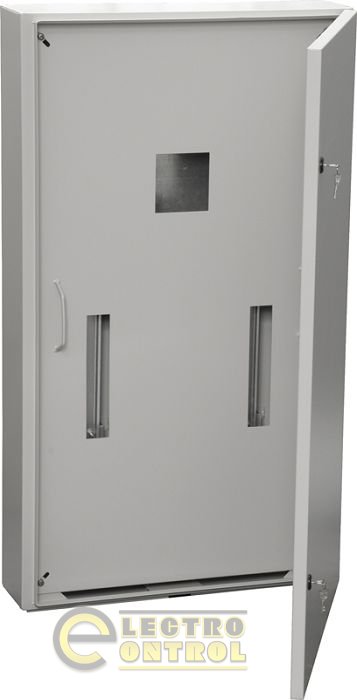

 На даній сторінці інтернет-магазину eschop (Електроконтроль), Ви можете ознайомитися й купити корпус металевий ПР-2-3 74 В2 IP54 YKM14-02-3-54 IEK

Корпуси металеві такого типу призначають для складання пунктів розподільних серій ПР11, службовців для одержання й розподілу електроенергії, захисту
електроустановок напругою 400/230 У при перевантаженнях і замиканнях, крім вищевказаних випадків, ще при рідких (не більш 6В година) включеннях і відключеннях
електроланцюгів. Вони мають гарну стійкість до корозії, високотехнологічні, із приємним, естетичним дизайном.

Опис конструкції:
- Нерозбірний зварений корпус, у середині якого розташовані панель для вступного апарата, оперативна панель, елементи для кріплення силових шин і шин N(РЕ) і
DIN- рейки для групових електроапаратів.
- Металевий корпус защіпається на замок. У корпусах зі ступенем захисту IP54, на дверцята наносять ущільнювач із двокомпонентного герметика.
- Враховуючи розміри корпусів їх розділяють на три габарити.
- Апарати, пропонуються для складання електрощитів:
1. як вступні – автоматичні вимикачі марки IEK, серії ВА88 з електромагнітним і тепловими розчіплювачами на номінальні струми 160, 250, 400, 630 А;
2. на відходять лініях – автоматичні вимикачі ВА47L100 на номінальні струми від 10 до 100 А.
- У металевих корпусах типу «3» є дві головні відмінності, які роблять такі корпуси ще більш унікальними й зручними при експлуатації.
По-перше, це введення провідників зверху, який здійснюється завдяки допоміжній вступній панелі, яка має герметичне пінополіуретанове ущільнення (в
виконанні IP54). Це надалі помітно розширює можливості застосування й зручність використання.
По-друге, за допомогою панелей-адаптерів на відводять лінії в корпусах можна встановити автомати серії ВА88 габариту 32 і 33. Такі панелі оснащуються перфорацією для
монтажу автоматів без застосування яких-небудь інших інструментів. Це дуже спростить складання й наступне використання таких щитів.

 Комплектація:

  • Інструкція зі складання – 1 шт.
  • Корпус щита в комплекті з оперативною панеллю – 1 шт.
  • Знаки електробезпечності – 3 шт.
  • Паспорт – 1 шт.
  • Маркувальні таблички – 2 шт.

Технічні характеристики:

  • Колір - RAL 7032, RAL 7035
  • Товщина металу - 1,0–1,5 мм
  • Тип покриття - порошкове, шагрень
  • Номінальний струм - до 630 А
  • Ступінь захисту за ДСТ 14254 - IP31, IP54
  • Кут відкриття двері - 105°
