Характеристики

  • Тип виробу: щит
  • Монтаж: внутрішній
  • Матеріал: метал
  • Внутрішнє наповнення: модульний
  • Кількість модулів: 24
  • Кількість рядів: 2
  • Дверцята: непрозора
  • Висота: 480
  • Ширина: 352
  • Глибина: 138
  • Пиловологозахист: IP31
  • Серія: UNIVERSAL

Щити розподільні ЩРн, ЩРв серії «УНІВЕРСАЛ» (UNIVERSAL) призначені для складання розподільних електрощитів з використанням модульної апаратури, для введення й розподілу електроенергії, а також захисту мереж напругою 230/400 У від струмів перевантаження й короткого замикання.

Переваги

  • Вид установки: вбудовується.
  • Товщина металу: 0,8 мм.
  • Номінальний струм: 63-125 А.
  • Тип покриття: ЕПК/шагрень.
  • Колір: RAL 7035.
  • Ступінь захисту: IP31.
  • Кліматичне виконання й категорія розміщення за ДСТ 15150: В3.
  • Тип застосовуються апаратів: модульні.
  • Уведення провідників: зверху й знизу.

Розшифрування позначень

ЩРн-24з-1 74 IP54 «UNIVERSAL»

  • Щ - щит

  • Р - розподільний
  • н - начіпне виконання
  • 24 - номінальна кількість установлюються модулів електроапаратури: 24, 36, 48, 2x24, 2x36, 2x48
  • з - наявність замка у двері
  • 1 - номер модифікації
  • 74 - тип, колір*, структура поверхні покриття:
    • 74 - ППК/шагрень
  • IP54 - ступінь захисту за ДСТ 14254
  • «UNIVERSAL» - назва серії

Щрв-24зк-1 36 IP31 «UNIVERSAL»

  • Щ - щит

  • Р - розподільний
  • в - вбудовується
  • 24 - номінальна кількість установлюються модулів електроапаратури: 24, 36, 48, 2x24, 2x36, 2x48
  • з - наявність замка у двері
  • до - наявність захисного кожуха
  • 1 - номер модифікації
  • 36 - тип, колір*, структура поверхні покриття:
    • 36 - ЕПК/шагрень, RAL 7035 (ясно-сірий)
    • 38 - ЕПК/шагрень, RAL 9010 (білий)
    • 41 - ЕПК/шагрень, RAL 9005 (чорний)
  • IP31 - ступінь захисту по ДЕРЖСТАНДАРТ 14254
  • «UNIVERSAL» - назва серії

* Можливе нанесення покриття будь-якого кольору

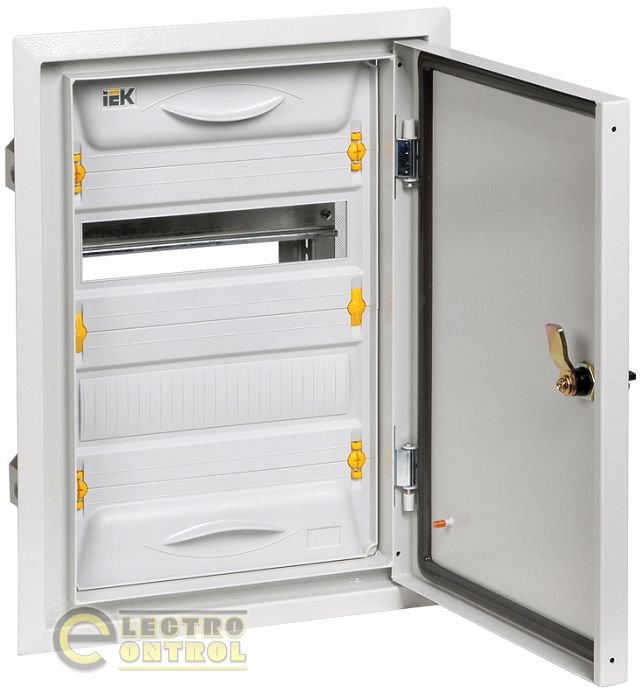

 На даній сторінці інтернет-магазину eschop (Електроконтроль), Ви можете ознайомитися й купити корпус металевий Щрв- 24з-1 36 IP31 "UNIVERSAL"MKM12-V-24-31-Z-U IEK. Щити розподільні Щрн, Щрв серії «УНІВЕРСАЛ» (UNIVERSAL) розраховані на введення, облік і розподіл електрики, установку обліково-розподільних електрощитів з використанням модульної техніки, а також запобігання від коротких замикань мереж напругою 230/400 В. Дуже простий при складанні завдяки знімній монтажній рамі.

Переваги Щрн:
1. Оперативна панель захищає від ударів струмом під час використання готового виробу.
2. Металлічецький корпус моделі IP54 є ущільнення зі спіненого поліуретану.

Переваги Щрв:
1. Зручне підведення кабелів забезпечують іїни N і PE, які замикаються на верхні тримачі стійкі. Вони ж установлюються за допомогою спеціальних зачепів у прорізи монтажних профілів.
2. Особливість вбудовуються корпусів: у них можна встановити перфорований захисний кожух, він набагато спростить установку корпуса в нішу.
Комплектація: оперативна панель і пластикові елементи, монтажна рама, шини N і PE, кабельні введення-сальники – 2 шт, заглушка, комплект для заземлення й навішення корпуса. маркувальна таблиця, знаки електробезпечності.

Технічні характеристики

  • Вид установки - навісний, вбудовується
  • Номінальний струм, А - 63–125
  • Тип покриття - порошкова шагрень, шагрень, муар
  • Товщина металу, мм - 0,8
  • Тип застосовуються апаратів - модульні
  • Ступінь захисту начіпних – IP54, вбудовуються – IP31
  • Колір - RAL 7032, RAL 7035, RAL 9005, RAL 9010
  • Уведення провідників - зверху й знизу
  • Кліматичне виконання й категорія розміщення за ДСТ 15150 - В3

Каталог "Щити розподільні Щрн"

Аналог: MKM11-V-24-31-Z-U -
