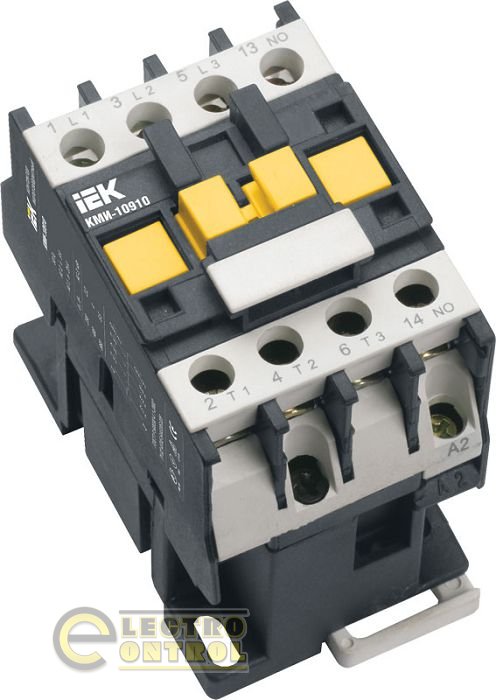

Контактор КМІ-10910 9А 220В/АС3 1з (АЛЕ)

Малогабаритні контактори змінного струму загальнопромислового застосування КМІ на струм навантаження від 9 до 95 А призначені для пуску, зупинки й реверсування асинхронних електродвигунів з короткозамкненим ротором на напругу до 660 В (категорія застосування АС-3), а також для дистанційного керування ланцюгами висвітлення, нагрівальними ланцюгами й різними малоіндуктивними навантаженнями (категорія застосування АС-1). Усі виконання на струм навантаження до 40 А мають одну групу замикаючих або розмикаючих додаткових контактів. Виконання на струм навантаження понад 40 А - дві групи (замикаючу й розмикальну).

Область застосування малогабаритних контакторів серії КМІ - керування вентиляторами, насосами, тепловими завісами, печами, кран-балками, верстатами, висвітленням, у системах автоматичного введення резерву (АВР).

По своїх конструктивних і технічних характеристиках контактори малогабаритні серії КМІ відповідають вимогам міжнародних і російських стандартів.

Переваги

• Розширений асортименти малогабаритних контакторів серії КМІ по порівнянню з аналогами російських виробників.
• Великий асортименти додаткових пристроїв (приставки контактні ПКІ, приставки витримки часу ПВІ, реле електротеплові РТІ).
• Можливість установки на 35 мм DIN-рейку (інші російські виробники пропонують подібне кріплення тільки під замовлення).
• Передбачена можливість одержання реверсивного варіанта з використанням механізмів блокування.

Технічні характеристики

Номінальна робоча напруга змінного струму Ue, В		230, 400, 660
Номінальне напруга ізоляції Ui, В		660
Номінальна імпульсна напруга Uimp, кВ		8
Номінальний робітник струм Ie, категорія застосування АС-3 (Ue?400 в), А		9
Умовний тепловий струм Ith (t°<40°c), категорія="" застосування="" ас-1,="">		25
Номінальна потужність по АС-3, кВт	230 В	2,2
	400 В	4
	660 В	5,5
Максимальне короткочасне навантаження (t?1 з), А		162
Умовний струм короткого замикання Inc, А		1000
Захист від надструмів - запобіжник gG, А		10
Потужність розсіювання при Ie, Вт/полюс	АС-3	0,2
	АС-1	1,56

Технічні характеристики ланцюга керування

Технічні характеристики

Номінальна напруга котушки керування Uc, В~		230
Діапазони напруги керування	роботів.	(0,8?1,1) Uc
	відпускання	(0,3?0,6) Uc
Потужність споживання котушки при Uc, ВА	роботів. cos ? = 0,75	60
	утримання cos ? = 0,3	7
Час спрацьовування, мс	замикання	12-22
	розмикання	4-19
Комутаційна зносостійкість, млн циклів	АС-4	0,2
	АС-3	1,7
	АС-1	0,55
Механічна зносостійкість, млн циклів		15
Потужність розсіювання, Вт		2-3



Технічні характеристики

Номінальна напруга Un, В		до 660
Номінальна напруга ізоляції Ui, В		660
Струм термічної стійкості (t°<40°c)>th, А		10
Мінімальна що включає здатність	Umin, В	24
	Imin, мА	10
Захист від надструмів - запобіжник gG, А		10
Макс. короткочасне навантаження (t?1 з), А		100
Опір ізоляції, не менш, мом		10
