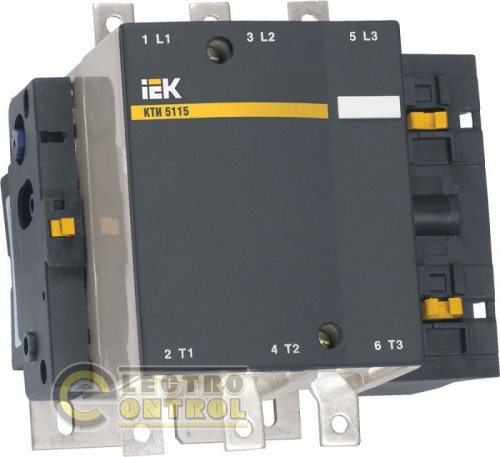

Контактор КТІ-5150 150А 220В/АС3

Контактори електромагнітні серії КТІ призначені для використання в схемах керування для пуску й зупинки трифазних асинхронних електродвигунів з короткозамкненим ротором в електричних мережах з номінальною напругою до 660 В змінного струму, а також можуть бути використані для включення й відключення інших електроустановок: висвітлення, нагрівальних установок і різних індуктивних навантажень. Застосовуються у вентиляторах, насосах, печах, кран-балках і в системах автоматичного введення резерву (АВР).

За ефективність конструкторського розв'язку, високі експлуатаційні характеристики й надійність у роботі контактор визнаний гідним срібної медалі 15-й міжнародної виставки «Електро-2006» у номінації «Краще електроустаткування».

По своїх конструктивних і технічних характеристиках контактори серії КТІ відповідають вимогам міжнародних і українських стандартів.

Переваги

• Простота конструктивного виконання, що забезпечує зручність заміни складених елементів, зокрема втягує котушки.
• Підстава виготовлена з алюмінієвого профілю, що забезпечує підвищену міцність і менша вага в порівнянні з аналогами.
• Великий асортименти додаткових пристроїв (приставки контактні ПКІ, приставки витримки часу ПВІ).

Технічні характеристики

Номінальна робоча напруга змінного струму Ue, В			230; 400; 660
Номінальна напруга ізоляції Ui, В			1000
Номінальний робітник струм Ie, категорія застосування АС-3 (Un?400 В), А			150
Умовний тепловий струм Ith (t°?40°), категорія застосування АС-1, А			250
Номінальне навантаження по АС-3, кВт		230 В	40
		400 В	75
		660 В	100
Макс. короткочасне навантаження (t?1 з), А			1200
Умовний струм короткого замикання Inc, А			10000
Захист від надструмів - запобіжник gG, А			250
Повторно-короткочасний режим, циклів оперування в годину			120
Потужність розсіювання при номінальному струмі, Вт/полюс		АС-3	8
		АС-1	22

Технічні характеристики ланцюга керування

Технічні характеристики

Номінальна напруга котушки керування Uc, В			230
Діапазони напруги керування	спрацьовування		(0,8?1,1)?Uc
	відпускання		(0,35?0,55)?Uc
Потужність споживання котушки при Uc, ВА	спрацьовування cos ?=0,3		550
	утримання cos ?=0,75		45
Час спрацьовування, мс	замикання		23?35
	розмикання		5?15
Електрична зносостійкість, млн кому. циклів	АС-3		0,8
	АС-1		0,5
Механічна зносостійкість, млн кому. циклів			1
Потужність розсіювання, Вт/полюс			12?16
