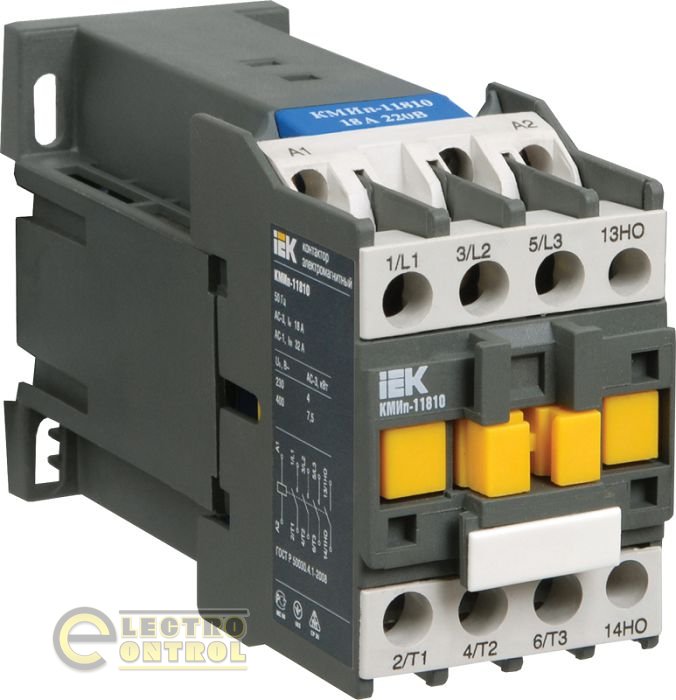

Контактор Кміп-11810 18А 24В/АС3 1з (АЛЕ)

Малогабаритні контактори з котушкою керування постійного струму загальнопромислового застосування серії КМІп на струм навантаження від 9 до 32 А призначені для використання в схемах керування електроприводами для пуску, зупинки й реверсування асинхронних електродвигунів з короткозамкненим ротором на напругу до 660 В частоти 50 Гц (категорія застосування АС-3), а також для дистанційного керування ланцюгами висвітлення, нагрівальними ланцюгами й різними малоіндуктивними навантаженнями (категорія застосування АС-1). Усі виконання мають одну групу замикаючих або розмикаючих додаткових контактів. Область застосування малогабаритних контакторів з котушкою керування постійного струму серії КМІп — керування верстатами, насосами, вентиляторами, тепловими завісами, печами, кран-балками, висвітленням, у системах автоматичного введення резерву (АВР), системах безперебійного живлення, у пристроях захисту автоматики, охоронної сигнализація, у системах керування промисловими установками, комутування трифазних конденсаторних батарей і первинних обмоток трифазних низьковольтних трансформаторів.

По своїх конструктивних і технічних характеристиках контактори малогабаритні серії КМІп відповідають вимогам міжнародних і російських стандартів.

Переваги

• Великий асортименти додаткових пристроїв (приставки контактні ПКІ, приставки витримки часу ПВІ, реле електротеплові РТІ).
• Можливість установки на 35 мм DIN-рейку (інші російські виробники пропонують подібне кріплення тільки під замовлення).
• Економія електричної енергії у випадку застосування котушки керування на постійному струмі.

Технічні характеристики

Номінальна робоча напруга змінного струму Ue, В		230, 400, 660
Номінальна напруга ізоляції Ui, В		660
Номінальна імпульсна напруга Uimp, кВ		6
Номінальний робітник струм Ie, категорія застосування АС-3 (Ue < 400="" в),="">		18
Умовний тепловий струм Ith (t°<40°c), категорія="" застосування="" ас-1,="">		32
Номінальна потужність по АС-3, кВт	230 В	4
	400 В	7,5
	660 В	10
Максимальне короткочасне навантаження (t < 1="" з),="">		324
Умовний струм короткого замикання Inc, А		3000
Захист від надструмів — запобіжник gG, А		25
Тип координації		2
Електрична зносостійкість, млн комут. циклів	АС-3	1,4
	АС-1	1,0
Механічна зносостійкість, млн комут. циклів		2
Потужність розсіювання при Ie, Вт/полюс	АС-3	0,8
	АС-1	2,5

Технічні характеристики ланцюга керування

Технічні характеристики

Номінальна напруга котушки керування Uc, В~		24
Діапазони напруги керування	роботів.	(0,85?1,1) Uc
	відпускання	(0,1?0,75) Uc
Потужність споживання котушки при Uc, Вт	роботів.	7
	утримання	7
Час спрацьовування, мс	замикання	70-80
	розмикання	15-20
Електрична зносостійкість., млн. комут. циклів	АС-3	1,4
	АС-1	1,0
Механічна зносостійкість, млн циклів		10

Технічні характеристики

Найменування параметра		Значення
Номінальна напруга Un, В	змінного струму	? 660
	постійного струму	? 440
Номінальна напруга ізоляції Ui, В		660
Струм термічної стійкості (t°<40°c)>th, А		10
Мінімальна що включає здатність	Umin, В	24
	Imin, мА	10
Захист від надструмів — запобіжник gG, А		10
Макс. короткочасне навантаження (t?1 з), А		100
Опір ізоляції, не менш, MОм		>10
