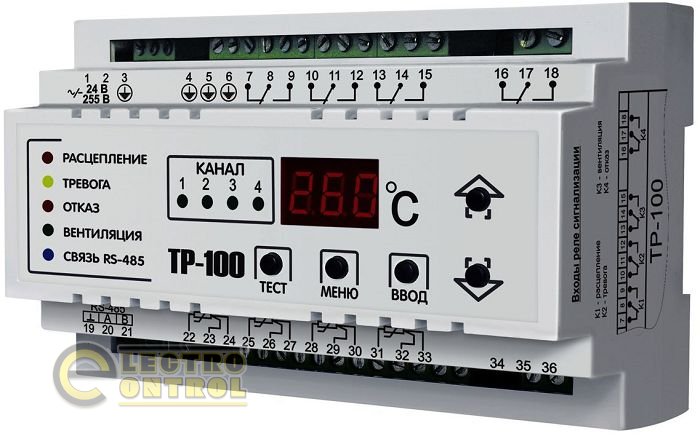

Температурне реле для захисту сухих трансформаторів ТР-100

На сайте eсshop (Электроконтроль) Вы можете купить датчик температуры ТР-100. Цифровое температурное реле измеряет и контролирует температуру устройства при помощи четырех датчиков, которые подключаются по двухпроводной и трехпроводной схеме. Все данные видны на дисплее, а в случае тревоги подаются сигналы.

Используется для защиты: генераторов, двигателей, 3-фазных трансформаторов (за надобностью дополнительно контролируется t сердечника и t окружающей среды).

Датчик ТР-100 не зависимо от полярности использует любое напряжение колеблющееся от 24 В до 255 В.

Типы датчиков :

• датчик РТ100 платиновый с номинальным сопротивлением 100 Ом при t 0°С;
• датчик РТ1000 платиновый с номинальным сопротивлением 1000 Ом при t 25°С;
• датчик KTY83 кремневый с номинальным сопротивлением 1000 Ом при t 25°С;
• датчик KTY84 кремневый с номинальным сопротивлением 1000 Ом при t 100°С;
• датчик РТС с одно-, трех- , шести- последовательных включений с холодным сопротивлением 20 Ом-250 Ом .

Технические данные:

•   Напряжение питания, В: 24-260 AC/DC
•  Рекомендованный предохранитель для защиты прибора, А: 1-2
•  Тип датчиков, используемых для измерения температуры: РТ100, PT1000, KTY83, KTY84, PTC
•  Количество подключаемых датчиков, шт.: 1-4* (* примечание – датчики PTC могут включаться последовательно по (1, 3, 6 шт.)
•  Схема подключения датчиков: 2/3 проводная
•  Длина провода датчика в зависимости от схемы включения, м: 2-х проводная до 5, 3-х проводная до 100
•  Количество выходных реле, шт.: 4
•  Время хранения данных, лет, не менее: 15
•  Погрешность измерения температуры, С: 2
•  Диапазон измеряемых температур, С: от -40 до +240
•  Тест выходных реле: есть
•  Тест индикации: есть
•  RS-485 MODBUS RTU: есть
•  Время измерения, сек.: 2
•  Степень защиты:
•  корпуса: ІР30
•  клеммника: ІР20
•  Климатическое исполнение: УХЛ3.1
•  Потребляемая мощность (под нагрузкой), ВА, не более: 4,0
•  Масса, кг, не более: 0,370
•  Габаритные размеры, мм: 90 х 139 х 63
•  Диапазон рабочих температур, °С: от минус 40 до +55
•  Температура хранения, °С: от минус 50 до +60
•  Допустимая степень загрязнения: II
•  Категория перенапряжения: II
•  Номинальное напряжение изоляции, В: 450
•  Номинальное импульсное выдерживаемое напряжение, кВ: 2,5
•  Сечение проводников подсоединительных клемм, мм²: 0,5-2
•  Максимальный момент затяжки винтов клемм, Н*м: 0,4
•  Коммутационный ресурс выходных контактов:
•  электрический ресурс 10A 250В AC, раз, не менее: 100 тыс.
•  электрический ресурс 10А 24В DC, раз, не менее 100 тыс.
•  Монтаж: на стандартную DIN-рейку 35 мм
•  Положение в пространстве: произвольное

Техническая документация: Скачать
