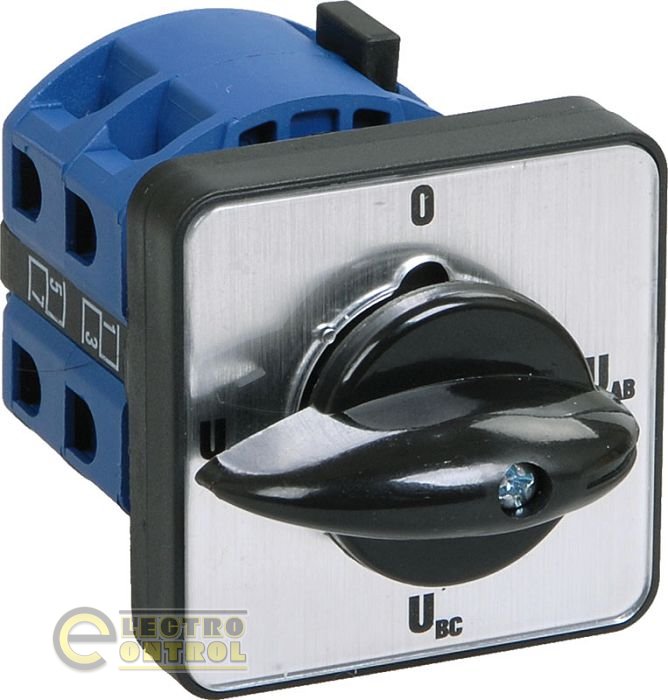

Перемикач кулачковий ВКП10-22/В 10А "1-2" 2Р/400B

Переключатели кулачковые позиционные серии ПКП торговой марки IEK представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В.

Преимущества

• Механизм фиксации привода гарантирует надежное переключение подвижных контактов переключателя в отдельные фиксированные положения.
• Приводные пружины механизма фиксации различаются в зависимости от количества коммутационных элементов.
• Кулачковый механизм – это современное решение коммутации электрических цепей ручным способом, обеспечивающее следующие преимущества:


  • минимальное электрическое сопротивление замкнутого контакта;
  • высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
  • обеспечение разных усилий и свободного хода рукоятки при включении и выключении;
  • достижение большей номенклатуры схем переключений при одном и том же наборе деталей и сборочных единиц, то есть лучшая унификация;
  • большой ресурс работы (количество переключений до отказа).

Технические характеристики

Обозначение положений			«IC-0-IA-IB»
Номинальное напряжение изоляции Ui, В			660
Номинальный тепловой ток Ith, А			25
Ном. напряжение Ue, В			230	400
Номинальный рабочий ток Ie в категории применения, А		AC-21А, AC-22А	25	25
		AC-23А	22	22
		АС-2	22	22
		AC-3	15	15
		АС-4	6,5	6,5
		АС-15	8	5
Номинальная мощность P в категории применения, кВт		AC-23А	5,5/3	11/5,5
		АС-2	5,5	11
		AC-3	4/3	7,5/3,7
		АС-4	1,5/1,1	3/2,2
Номинальный условный ток короткого замыкания Icn, А			3000
Защита от тока короткого замыкания – предохранитель gG, А			40
Максимальное сечение подключаемых проводников, мм?			6
Износостойкость, тыс. циклов В-О	механическая		100
	электрическая		30
Степень защиты по ГОСТ 14254	передняя панель		IP20
	контакты		IP00
Наличие блокировки			Механическая блокировка с помощью навесного замка*
