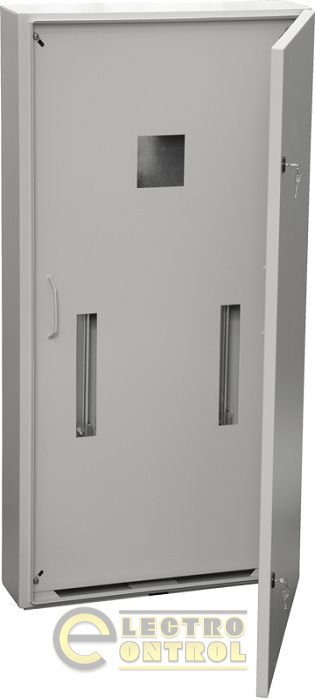

Корпус металевий ПР-3-3 74 В2 IP54

 На данной странице интернет-магазина eschop (Электроконтроль), Вы можете ознакомиться и купить корпус металлический ПР-3-3 74 У2 IP54 YKM14-03-3-54 IEK

Корпуса металлические такого типа предназначаются для сборки пунктов распределительных серий ПР11, служащих для получения и распределения электроэнергии, защиты
электроустановок напряжением 400/230 В при перегрузках и замыканиях, кроме вышеуказанных случаев, еще при редких (не более 6В час) включениях и отключениях
электроцепей. Они обладают хорошей устойчивостью к коррозии, высокотехнологичные, с приятным, эстетичным дизайном.

Описание конструкции:
- Неразборный сварной корпус, в средине которого расположены панель для вводного аппарата, оперативная панель, элементы для крепления силовых шин и шин N(РЕ) и
DIN- рейки для групповых электроаппаратов.
- Металлический корпус запирается на замок. В корпусах со степенью защиты IP54, на дверцу наносят уплотнитель из двухкомпонентного герметика.
- Учитывая размеры корпусов их разделяют на три габарита.
- Аппараты, предлагаемые для сборки электрощитов:
1. как вводные – автоматические выключатели марки IEK, серии ВА88 с электромагнитным и тепловыми расцепителями на номинальные токи 160, 250, 400, 630 А;
2. на отходящих линиях – автоматические выключатели ВА47L100 на номинальные токи от 10 до 100 А.
- В металлических корпусах типа «3» имеются два главных отличия, которые делают такие корпуса еще более уникальными и удобными при эксплуатации.
Во-первых, это ввод проводников сверху, который осуществляется благодаря вспомогательной вводной панели, которая имеет герметичное пенополиуретановое уплотнение (в
исполнении IP54). Это в дальнейшем заметно расширяет возможности применения и удобство использования.
Во-вторых, с помощью панелей-адаптеров на отводящие линии в корпусах можно установить автоматы серии ВА88 габарита 32 и 33. Такие панели оснащаются перфорацией для
монтажа автоматов без применения каких-либо других инструментов. Это очень упростит сборку и последующее использование таких щитов.

 Комплектация:

• Инструкция по сборке – 1 шт.
• Корпус щита в комплекте с оперативной панелью – 1 шт.
• Знаки электробезопасности – 3 шт.
• Паспорт – 1 шт.
• Маркировочные таблички – 2 шт.

Технические характеристики:

• Цвет - RAL 7032, RAL 7035
• Толщина металла - 1,0–1,5 мм
• Тип покрытия - порошковое, шагрень
• Номинальный ток - до 630 А
• Степень защиты по ГОСТ 14254 - IP31, IP54
• Угол открытия двери - 105°
