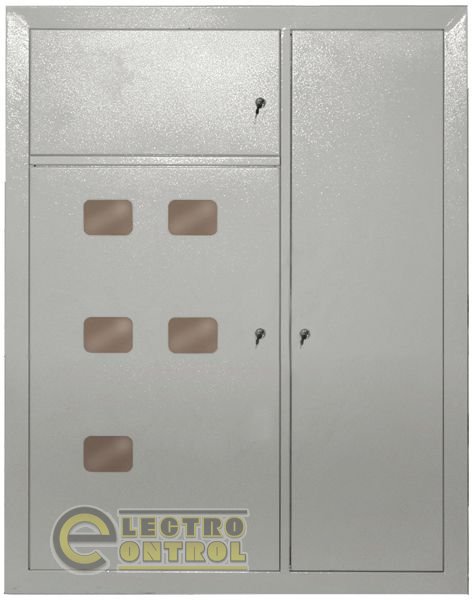

Корпус металевий ЩЭ-5-1270 36 УХЛ3 IP31

Використовуються для складання поверхових розподільних щитів, призначених для приймання й розподілу електроенергії в житлових і суспільних будинках, а також для захисту відходять ліній при перевантаженнях і коротких замиканнях. Зварений металевий корпус складається із трьох відсіків: вступно-облікового, розподільного, відсіку слабкострумового встаткування. В обліковий^-обліковому-обліковім-обліковому-увідно-обліковому й розподільному відсіках у корпусах ЩЭ-Х-1 розміщені перфоровані планки для кріплення лічильників ( по кількості квартир), у корпусах ЩЭ-Х-6 установлена знімна монтажна панель. У вступнообліковому і розподільному відсіках розміщені перфоровані планки для кріплення лічильників ( по кількості квартир). Передбачена можливість установки в цьому ж відсіку апарата відключення магістральної лінії. У розподільному відсіку встановлені DIN-рейки для апаратів групових ліній і елементи для установки шин N і РЕ. Відітнув укомплектований оперативною панеллю. Відітнув слабкострумового встаткування постачений перфорованими профілями для прокладки теолі й радіомереж, телефонних ліній, мереж охоронної сигналізації, домофонів і т.п.

 На даній сторінці інтернет-магазину eschop (Електроконтроль), Ви можете ознайомитися й купити корпус металевий ЩЭ-5-1270 36 УХЛ3 IP31 MKM42-05-1270-31 IEK. Такі металеві корпуси застосовуються для монтажу поверхових розподільних щитів, необхідних для приймання й розподілу електрики у квартирних і суспільних будівлях, крім цього для запобігання відходять ліній при перевантаженнях і замиканнях.

Зварений металевий корпус має три відсіки: вступно-обліковий слабкострумового встаткування й розподільний відсіки.
Особливість: у відсіку слабкострумового встаткування є перфоровані профілі для прокладки телефонних ліній, тілі- і радіомереж, мереж сигналізації охорони, домофонів і т.д. Металевий корпус служить не менше 25 років.

Особливості конструкції:
1. Є набір для навішення й заземлення металевого корпуса.
2. З допомогою допоміжного кожуха є можливість начіпного виконання.
3. Щит можна монтувати після прокладання магістральної лінії.
4. Засклені вікна дверцят облікового-увідно-облікового відсіку для зручності зняття показань лічильника.
5. Завдяки знімній монтажній рамі можна без запасних перехідників монтувати будь-які види однофазних або трифазних лічильників.
6. Обліковий відсік можна пломбувати.
7. Кожний відсік має окремі дверцята й ключі для кожного з них різні.

Комплектація:DIN-рейки, ізолятори на DIN-рейку, знаки «Висока напруга» і «Заземлення», шини N 6×9 8/1, шини N 6×9 8/2, металовироби, стиск В733М.

Технічні характеристики:

• Вид установки - вбудовується
• Ступінь захисту - IP31
• Товщина металу, мм - 1,0
• Тип покриття - порошкове, шагрень
• Номінальний струм для однієї квартири, А – 50
• Тип застосовуються апаратів - модульні
• Кут відкриття двері - 105°
• Колір - RAL 7035
• Кліматичне виконання - УХЛ3
