Характеристики

  • Обладнання: автомат
  • Номінальний струм, А: 40
  • Кількість полюсів: 1+N
  • Вимикаюча здатність, kA: 6 kA
  • Серія: УЗДП63

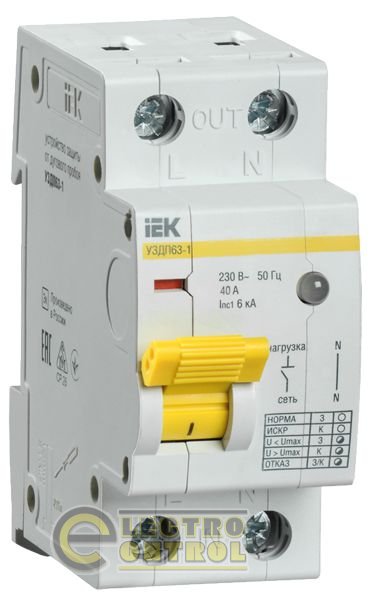

Пристрій захисту від дугового пробою УЗДП застосовується для автоматизованого попередження пожежі від іскріння в електричних мережах і електроустановках, підключених до живильною електромережі. УЗДП IEK є третім етапом захисту від пожежі після автоматичних вимикачів ВА, ПЗВ й АВДТ IEK. Пристрій здатний виявляти несправності, пов'язані з дугою короткого замикання, і вчасно відключати лінії, у яких виявлено іскріння. Ідеально для використання в офісних, промислових і суспільних мережах з більшими навантаженнями.

Технічні характеристики MDP10-40:

Номін напруга змін струму: 230 В
Частота: 50 Гц
Температура експлуатації: -25…+40 °C
Тип монтажу: DIN-рейка (стандарт) 35 мм
Номінальний струм: 40 А
Номін імпульсне витримується напруга: 4 кВ
Ступінь захисту - IP: IP20
Макс перетин вхідного кабелю: 25 мм²
Момент затягування: 2 нм
Мінімальна робоча напруга: 150 В
Максимальна робоча напруга: 280 В
Номін відключаюча здатність: 0.5 ка
Номін що включає здатність: 0.5 ка
Поріг вимкнути при перевищенні напр Uмакс: 275 В
Час вимкнути напр при преу порога напр мережі Umax: 200 мс
Час вимкнути напр при преу напр мережі більш 300В: 30 мс
Мін значення струму дуги для сраб розчіплювача: 2.5 А
Гранич знач часу вимкнути виробу при струмі дуги: ≤ 0,15 з
Рівень обмеж напр при струмі в імпульсі 100А: ≤ 1120 В
Макс енергія поглинання при одинак імпульсі 2 мс: 175 Дж
Макс струм поглинання при одинак імпульсі 8 на 20 мкс: 8000 А
Час спрацьовування імпульсного захисту: < 25 нс
Споживається потужні при номін напр: 0.50 Вт
Макс витримується напр на вході: 440 В
Макс умовний струм короткого замикання Inc: 6000 А
Опір ізоляції: ≥ 2 мом
Номін напр засобу контролю: 230 В
Мін робоче напр засобу контролю: 150 В
Макс робоче напр засобу контролю: 280 В
Імітується струм дуги за ДСТ IEC 62606: 2.5 А
Відносна вологість повітря: 50% при 40С
Вплив вібраційного навантаження: Частота 100Гц при прискоренні 1g



Посібник користувача: скачати
