Характеристики

  • Устройство: автомат
  • Номинальный ток, А: 40
  • Количество полюсов: 1+N
  • Отключающая способность, kA: 6 kA
  • Серия: УЗДП63

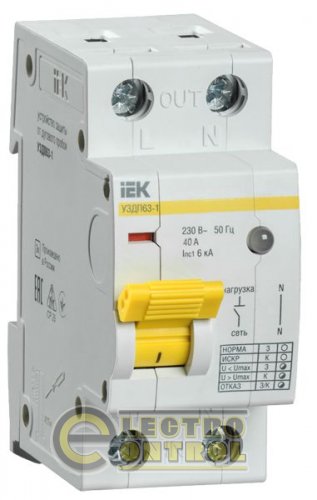

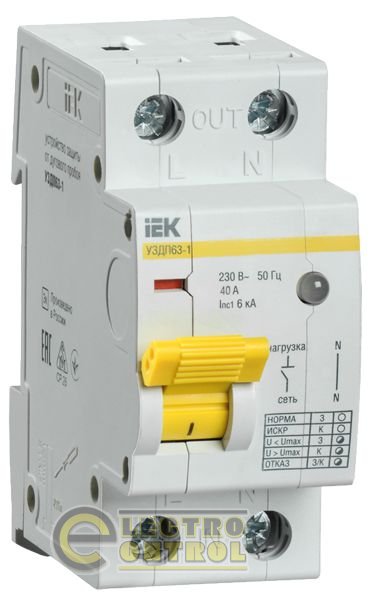

Устройство защиты от дугового пробоя УЗДП применяется для автоматизированного предупреждения пожара от искрения в электрических сетях и электроустановках, подключённых к питающей электросети. УЗДП IEK является третьим этапом защиты от пожара после автоматических выключателей ВА, УЗО и АВДТ IEK. Устройство способно обнаруживать неисправности, связанные с дугой короткого замыкания, и вовремя отключать линии, в которых выявлено искрение. Идеально для использования в офисных, промышленных и общественных сетях с большими нагрузками.

Технические характеристики MDP10-40:

Номин напряжение перемен тока: 230 В
Частота: 50 Гц
Температура эксплуатации: -25…+40 °C
Тип монтажа: DIN-рейка (стандарт) 35 мм
Номинальный ток: 40 А
Номин импульсное выдерживаемое напряжение: 4 кВ
Степень защиты - IP: IP20
Макс сечение входящего кабеля: 25 мм²
Момент затяжки: 2 нм
Минимальное рабочее напряжение: 150 В
Максимальное рабочее напряжение: 280 В
Номин отключающая способность: 0.5 кА
Номин включающая способность: 0.5 кА
Порог откл при превышении напр Uмакс: 275 В
Время откл напр при прев порога напр сети Umax: 200 мс
Время откл напр при прев напр сети более 300В: 30 мс
Мин значение тока дуги для сраб расцепителя: 2.5 А
Предельн знач времени откл изделия при токе дуги: ≤ 0,15 с
Уровень огранич напр при токе в импульсе 100А: ≤ 1120 В
Макс энергия поглощ при одиноч импульсе 2 мс: 175 Дж
Макс ток поглощ при одиноч импульсе 8 на 20 мкс: 8000 А
Время срабатывания импульсной защиты: < 25 нс
Потребляемая мощн при номин напр: 0.50 Вт
Макс выдерживаемое напр на входе: 440 В
Макс условный ток короткого замыкания Inc: 6000 А
Сопротивление изоляции: ≥ 2 мОм
Номин напр средства контроля: 230 В
Мин рабочее напр средства контроля: 150 В
Макс рабочее напр средства контроля: 280 В
Имитируемый ток дуги по ГОСТ IEC 62606: 2.5 А
Относительная влажность воздуха: 50% при 40С
Воздействие вибрационной нагрузки: Частота 100Гц при ускорении 1g



Руководство пользователя: скачать
