GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6 Лічильник електроенергії

Опис лічильника світла GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6

GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6 - це прилад обліку електроенергії, що відноситься до категорії трифазних лічильників. Забезпечує функціональність широкого спектра інноваційних програм. АСКУЕ (комерційні лічильники електроенергії), АСТУЕ (технічні лічильники електроенергії) та ЛОСОД - систему збору та обробки даних.

Вимірювач оснащений рідкокристалічним дисплеєм. За замовчуванням цей вимірник не має підсвічування дисплея. Технологія рідкокристалічних дисплеїв використовується для відображення багатьох типів інформації:

• Відображення значень;
• Відображення одиниць виміру;
• Відображення кодів OBIS (системи ідентифікації об'єктів);
• Сигнал перевищення граничної потужності;
• Поточний тариф;
• Статус програми;
• Статус сигналу PLC;
• Статус зв'язку (для оптичного порту або PLC);
• Статус внутрішнього реле вимкнення мережі;
• Стан акумуляторної батареї;
• Стан критичної помилки;
• Статус втручання;
• Статус виявлення магнітного поля.

Тут ми представляємо усі прилади обліку Elgama-Elektronika цієї компанії. подаємо їх у деталях, включаючи технічну документацію.

Детальні технічні характеристики лічильника GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6

Клас точності:

• активна енергія 1.0 (ДСТУ EN 62053-21:2015), (ДСТУ EN 50470-3:2010)
• 0.5S (ДСТУ EN 62053-22:2015), C (ДСТУ EN 50470-3:2010)
• реактивна енергія 2.0 (ДСТУ EN 62053-23:2015)

Номінальна напруга Un, В:

• 4-х провідне підключення 3х57,7/100; 3х220/380; 3х230/400
• універсальне підключення 3х57,7/100...240/400
• 3-х провідне підключення 3х100; 3х110; 3х220; 3х230

Поріг чутливості:

• пряме включення 0,4% In (клас 1,0)
• трансформаторне включення 0,2% In (клас 1.0)
• 0,1% In (клас 0.5S)

Потужність, ВА:

• у ланцюгах напруги не більше 1 (не більше 0,5 Вт)
• не більше 2,3 (не більше 0,8 Вт) з додатковим пристроєм зв'язку
• у ланцюгах струму не більше 0,5 (трансформаторне включення)
• не більше 0,05 (пряме включення)

Внутрішній годинник (IEC 62054-21^2004):

• похибка ходу годинника, з/добу 0,5
• джерело резервного живлення годинника літієва батарея, іоністр
• час безперервної роботи при живленні від батареї не менше 10 років

Функції тарифного модуля:

• кількість тарифів енергії 1...4
• кількість тарифів для максимумів потужності 1...4
• тривалість зберігання даних при відключенні напруги не менше 20 років

Пристрій зв'язку:

• оптичний зв'язок IEC 62056-21, DLMS
• PLC-модем G3-PLC FCC, G3-PLC CENELEC A
• CL "струмова петля" IEC 62056-21/DLMS
• RS485, RS232 IEC 62056-21/DLMS
• M-Bus EN 13757-2, EN 13757-3
• Випробування імпульсами напруги (IEC60060-1), кВ 6
• Випробування змінною напругою, кВ 4

Діапазон температур:

• для лічильників з батареєю та без джерела резервного живлення -40 ... +70 (3к7)
• для лічильників із зовнішнім модемом -25...+55
• зберігання та транспортування -40...+70
• Термін служби щонайменше 20 років

Технічна документація електролічильника

Посібник та експлуатація GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6 (Завантажити; файл: pdf; вага: 1,35 mb)

Паспорт GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6 (Завантажити; файл: pdf; вага: 0,32 mb)

Сертифікат GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6 (Завантажити; файл: pdf; вага: 0,87 mb)

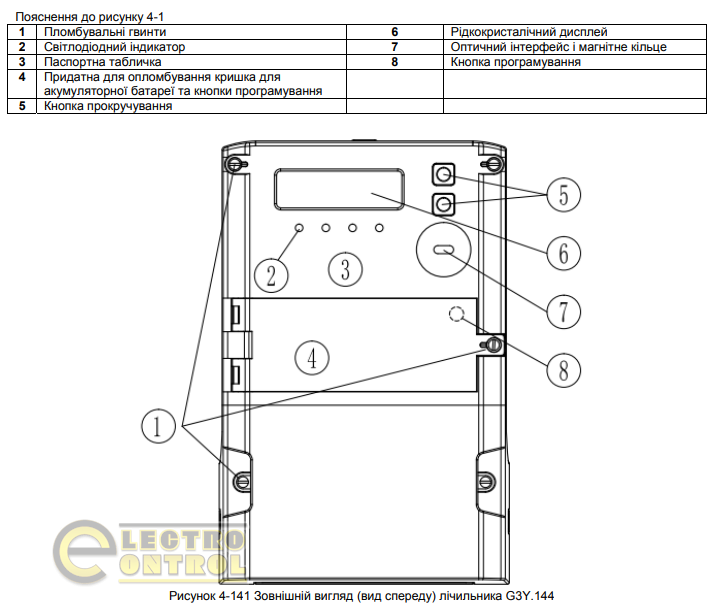

Корпус лічильника GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6

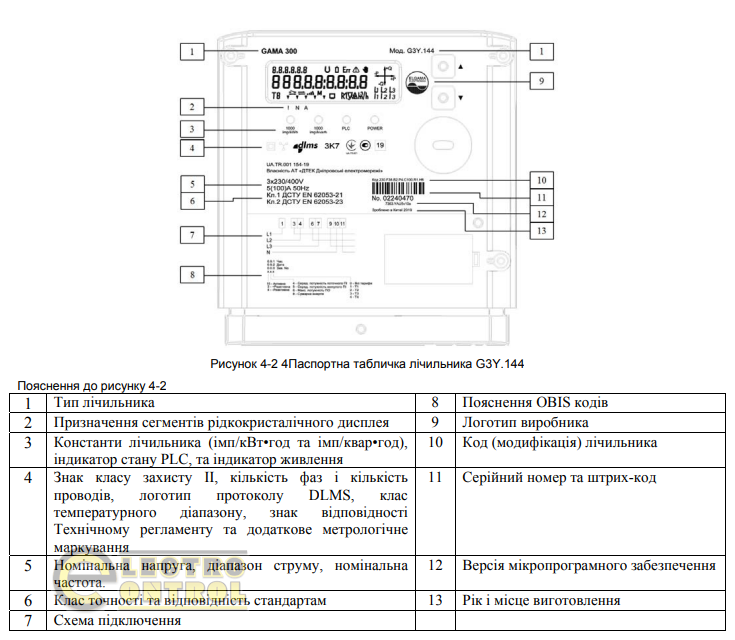

Опис щитка GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6

Клемний блок та інтерфейси лічильника GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6
