GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6 Счетчик электроэнергии

Описание счетчика света GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6

GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6 — это прибор учета электроэнергии, относящийся к категории трехфазных счетчиков. Обеспечивает функциональность широкого спектра инновационных приложений. АСКУЭ (коммерческие счетчики электроэнергии), АСТУЭ (технические счетчики электроэнергии) и ЛОСОД - системе сбора и обработки данных.

Измеритель оснащен жидкокристаллическим дисплеем. По умолчанию этот измеритель не имеет подсветки дисплея. Технология жидкокристаллических дисплеев используется для отображения многих типов информации:

• Отображение значений;
• Отображение единиц измерения;
• Отображение кодов OBIS (системы идентификации объектов);
• Сигнал превышение предельной мощности;
• Текущий тариф;
• Статус программы;
• Статус сигнала PLC;
• Статус связи (для оптического порта или PLC);
• Статус внутреннего реле отключения сети;
• Состояние аккумуляторной батареи;
• Состояние критической ошибки;
• Статус вмешательства;
• Статус обнаружения магнитного поля.

Здесь мы представляем все приборы учета Elgama-Elektronika этой компании. представляем их в деталях, включая техническую документацию.

Детальные технические характеристики счетчика GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6

Класс точности:

• активная энергия 1.0 (ДСТУ EN 62053-21:2015), В (ДСТУ EN 50470-3:2010)
• 0.5S (ДСТУ EN 62053-22:2015), C (ДСТУ EN 50470-3:2010)
• реактивная энергия 2.0 (ДСТУ EN 62053-23:2015)

Номинальное напряжение Un, В:

• 4-х проводное подключение 3х57,7/100;3х220/380; 3х230/400
• универсальное подключение 3х57,7/100 ... 240/400
• 3-х проводное подключение 3х100; 3х110; 3х220; 3х230

Порог чувствительности:

• прямое включение 0,4%In (класс 1,0)
• трансформаторное включение 0,2%In (класс 1.0)
• 0,1%In (класс 0.5S)

Потребляемая мощность, ВА:

• в цепях напряжения не более 1 (не более 0,5 Вт)
• не более 2,3 (не более 0,8 Вт) с дополнительным устройством связи
• в цепях тока не более 0,5 (трансформаторное включение)
• не более 0,05 (прямое включение)

Внутренние часы (IEC 62054-21^2004)

• погрешность хода часов, с/сутки 0,5
• источник резервного питания часов литиевая батарея, ионистр
• время непрерывной работы при питании от батареи не менее 10 лет

Функции тарифного модуля:

• количество тарифов энергтии 1 ... 4
• число тарифов для максимумов мощности 1 ... 4
• продолжительность хранения данных при отключении напряжения не менее 20 лет

Устройство связи:

• оптическая связь IEC 62056-21, DLMS
• PLC-модем G3-PLC FCC, G3-PLC CENELEC A
• CL "токовая петля" IEC 62056-21/DLMS
• RS485, RS232 IEC 62056-21/DLMS
• M-Bus EN 13757-2, EN 13757-3
• Испытания импульсами напряжения (IEC60060-1), кВ 6
• Испытания переменным напряжением, кВ 4

Диапазон температур

• для счетчиков с батареей и без источника резервного питания -40 ... +70 (3к7)
• для счетчиков с внешним модемом -25 ... + 55
• хранение и транспортировка -40 ... +70
• Срок службы не менее 20 лет

Техническая документация электросчетчика

Руководство и эксплуатация GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6 (Скачать; файл: pdf; вес: 1,35 mb)

Паспорт GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6 (Скачать; файл: pdf; вес: 0,32 mb)

Сертификат GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6 (Скачать; файл: pdf; вес: 0,87 mb)

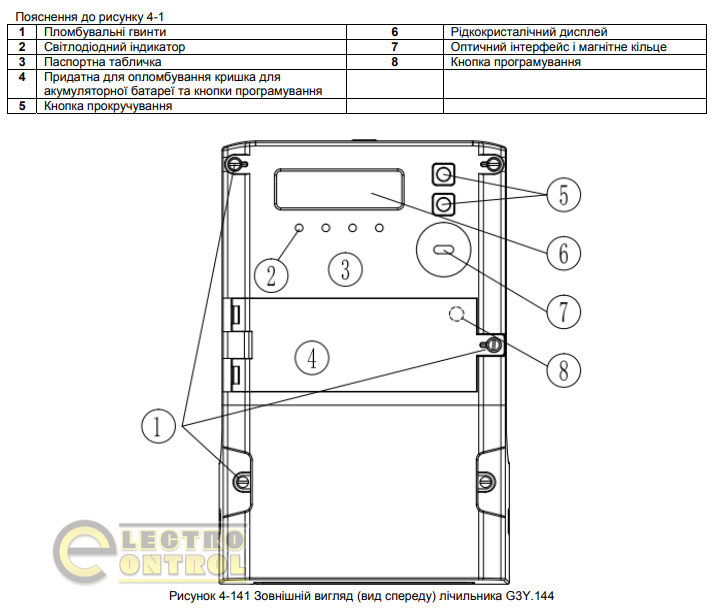

Корпус счетчика GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6

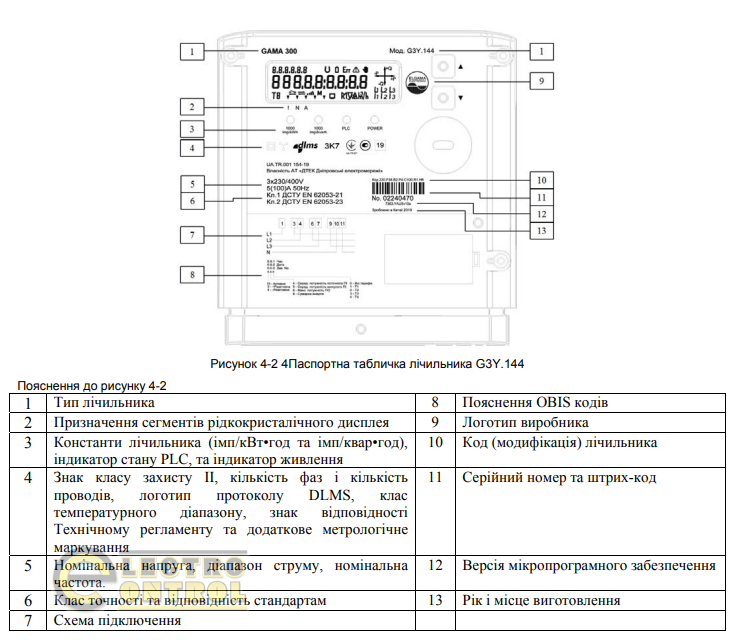

Описание щитка GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6

Клеммный блок и интерфейсы счетчика GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6
