Концентратор DC12.G2.DM4.L1.0.5.0 PLC G3

Концентратор даних PLC (DCU, DC12U) розроблено для збирання інформації від лічильників із використанням технології зв'язку PLC G3 і передавання отриманих даних у центральну систему за допомогою Ethernet-з'єднання або стільникової мережі зв'язку. Застосування протоколу DLMS/COSEM дає змогу ефективно передавати дані від лічильників через DCU DC12U. Крім того, DCU забезпечує двосторонню передачу даних мережею PLC і мобільною 2G/3G/4G мережею. DCU DC12U використовує всі три фази для спілкування з лічильниками в мережі PLC.

Концентратор даних PLC (DCU, DC12U) призначений для збору даних лічильників:

• Лічильник електроенергії трифазний GAMA 300 G3B 144.230.F17.B2.P4.C311.A3.L1
• Лічильник електроенергії однофазний GAMA 100 G1Y.163.220.F18.B2.P4.C100.V1.R1.H6
• Лічильник GAMA 300 G3M.144.230.F17.P2.C100.A3
• Лічильник електроенергії однофазний GAMA 100 G1M.153.220.F3.P2.C300.V1
• Лічильник електроенергії трифазний GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6

Цей концентратор даних оснащений двома інтерфейсами Ethernet: один для управління самим DCU, а інший для підключення до локальної мережі. DCU DC12U відповідає низці директив і стандартів, включно з:

• Директиву 2004/108/EC Європейського парламенту і Ради від 15 грудня 2004 року про електромагнітну сумісність, яка замінює Директиву 89/336/EEC;
• IEC 529 "Ступені захисту, що забезпечуються оболонками";
• Рекомендації МСЕ-Т G.9901 і МСЕ-Т G.9903;
• Характеристики G3-PLC від G3-PLC Alliance, CENELEC, ARIB, FCC (квітень-2015);
• МЕК 62056-53 про застосування DLMS/COSEM;
• IEC 62056-61 про коди OBIS у DLMS/COSEM;
• IEC 62056-62 про класи інтерфейсу COSEM.

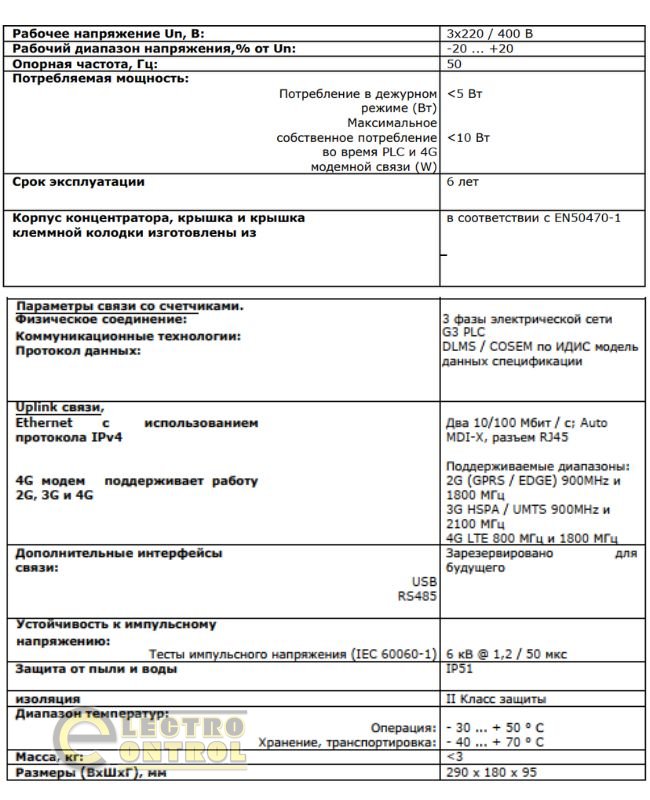

Детальна технічна характеристика концентратора DC12. PLC G3 GAMA

Особливості мережевого концентратора DC12

Програми для роботи з модемами для зняття показань з приладами обліку.

DC12U має 512 Мб оперативної пам'яті та 4096 Мб Flash-пам'яті. Призначений для обслуговування до 500 лічильників, він активно використовує двосторонній зв'язок як у мережах PLC, так і в стільникових мережах, для зчитування даних і керування лічильниками.

Після увімкнення живлення цей концентратор даних автоматично реєструє всі доступні лічильники електроенергії. У звичайному режимі він періодично перевіряє доступність лічильників у мережі PLC та оновлення подій у них. Періодичність усіх цих операцій налаштовується користувачем як локально, так і віддалено. У разі появи нових подій у лічильниках, DC12U зчитує їх і зберігає в локальній базі даних для подальшого передавання в ДЕК. Параметризація та оновлення прошивки DC12U можуть здійснюватися як локально за допомогою графічного веб-інтерфейсу, так і віддалено через HES.

Локальне керування WEB DCU здійснюється через графічний веб-інтерфейс. Доступ до веб-інтерфейсу здійснюється через будь-який порт Ethernet або через мобільний зв'язок.

Індикатор стану концентратора і модему PLC G3 DC12 PLC G3 DC12

Ключові показники: індикатор "RUN" світиться під час подавання живлення на концентратор. Він блимає під час роботи системи. Індикатор "ALARM" блимає, коли DCU перебуває в аварійному стані. Ось деякі можливі причини тривоги:

• Тампер: кришка клем DC12U знята. Неактивний протягом 4 годин після першого ввімкнення DCU.
• Неправильна конфігурація: помилка у файлі налаштувань.
• Втручання користувача.
• Відсутність GSM модему.
• Відсутність SIM-карти.
• Збій служби: одна з внутрішніх служб несправна.
• Вимкнення фази: одну або кілька фаз живлення вимкнено.
• Низький рівень внутрішньої пам'яті: доступно менше 100 МБ вільного FLASH.

Індикатори модуля PLC:

• Run: світлодіод блимає під час роботи модуля PLC.
• T/R: світлодіод блимає під час передавання даних через PLC.
• A, B, C: індикатори фази живлення. Горять, коли є подача живлення.

Індикатори модуля GSM (додаткова інформація в Додатку А):

• LED1 [Живлення]: червоний. Показує підключення до джерела живлення.
• LED2 [Мережа]: RGB світлодіод, відображає підключення до мережі GSM.
• LED3 [Активність]: RG світлодіод, відображає мережеву активність GSM.
