Установка компенсації реактивної потужності 320 кВар УКРП - 0.4 - 320кВар - 9 - 20 УЗ

      Прилади компенсації реактивної потужності використовуються в розподільчих системах і є ефективними та діячими іструментами для зниження споживання реактивної потужності користувачами електроенергії в мережах 0,4 кВ 320 кВар УКРП - 0.4 - 320 - 9 - 20 УЗ, забеспечують пряму компенсацію реактивної енергії, вносячи рішуючий вклад в стабілізацію напруг та струмів в мережі.

 УКРП 0,4 кв 320 кВар УКРП - 0.4 - 320 - 9 - 20 УЗ забезпечує компенсацію реактивної потужності електричних приладів індуктивних значень. Використовується для підтримання постійного заданого значення коефіцієнта потужності - (cos φ) в електричних розподільчих мережах промислових підприємств та інших об'єктів з напругою 380В, 50 Гц.

 Використання конденсаторних устаткувань 0,4 кв 320 кВар УКРП - 0.4 - 320 - 9 - 20 УЗ дозволяє:

- конденсаторне устаткування- 0,4 кВ 320 кВар УКРП - 0.4 - 320 - 9 - 20 УЗ дозволяє розвантажити лінії електропередач, трансформатори та розподільчі устаткування;

-скоротити витрати на електроенергію для вашого підприємства завдяки укрп 0,4 кВ 320 кВар УКРП - 0.4 - 320 - 9 - 20 УЗ;

-дозволяє скоротити рівень вищих гармонік;

-для зниження розбалансування фаз та перешкод в мережі;

-конденсаторне устаткування укрп 0,4 кВ 320 кВар УКРП - 0.4 - 320 - 9 - 20 УЗ заснована на використанні високоякісних компонентів та виробничих потужностів. Вони підвищують ефективність роботи розподільчих мереж і забезпечують більшу надійність.

Процент сили після компенсації може складати від 0,9 до 0,99.

Шафи УКРП 0,4 кВ 320 кВар УКРП - 0.4 - 320 - 9 - 20 УЗ виконуються на базі каркасних чи цільносварних металоконструкцій. Передні дверцята, задні, бокові панелі та стінки з грунтовкой і порошковим структурним покриттям кольора RAL 7035. Також шафа укрп 0,4 кВ 320 кВар УКРП - 0.4 - 320 - 9 - 20 УЗ може бути вироблена в пластиковому боксі з монтажною панелью, в залежності від потреб замовника. По бажанню замовника ми робимо так, щоб керування устаткуванням введення могло бути внесено назовні, атакож мало можливість закривання на зовнішній замок. Дверцята шафи мають замок, тип якого оговорюється на стадії замовлення. В двері шафи вмонтовані: регулятор реактивної потужності, індикатор спрацювання ступеней, атакож ключ  вибору режимыв роботи устаткування.

 Конденсаторне устаткування 0,4 кВ 320 кВар УКРП - 0.4 - 320 - 9 - 20 УЗ як правило постачається з слідуючими приладами:

• регулятор реактивної потужності;

• автоматичні вимикачі;

• плавкі запобіжники;

• вимикачі навантаження;

• контактори силові для комутації конденсаторів;

• силові конденсатори;

• фільтруючі дроселі;

• конденсаторні батареї.

Конструкцією устаткування передбачена можливість за погодженням з замовником встановити автоматичну систему примусової вентиляції, розрахованої для кожного конкретного використання. Система вентиляції може також комплектуватися з спеціальними фільтрами, дозволяючими використовувати устаткування в забруднених приміщеннях без втрати необхідної ступені захисту.

Монтаж електричних кіл всередині устаткування виготовлено мідними провідниками та алюмінієвими чи мідними шинами.

Конструкція устаткування забеспечує зручне и беспечне підключення вступних ліній.

 Структура умоного позначення конденсаторного устаткування КРП 0,4:

  УКРМ XX -ХХХ /ХХ -Х -У3

     1          2        3             4     5       6

1. Автоматичне конденсаторне устаткування. Можливі скорочення, які використовуються для конденсаторного устаткування 0,4:

- УКП - устаткування компенсації потужності;

- КРП - компенсація реактивної потужності;

- УКРП - устаткування компенсації реактивної потужності;

- ККУ - комплектне конденсаторне устаткування;

- АКУ - автоматичне конденсаторне устаткування.

2. Номінальна напруга устаткування (кВ).

3. Номінальна потужність устаткування.

4. Кількість ступеней.

5. Номінальна потужність ступені регулювання в кВАр.

6. Кліматичне виконання згідно з ГОСТ 15150-69

В нашому випадку це устаткування компенсації реактивної потужності 320 кВар УКРП - 0.4 - 320 - 9 - 20 УЗ

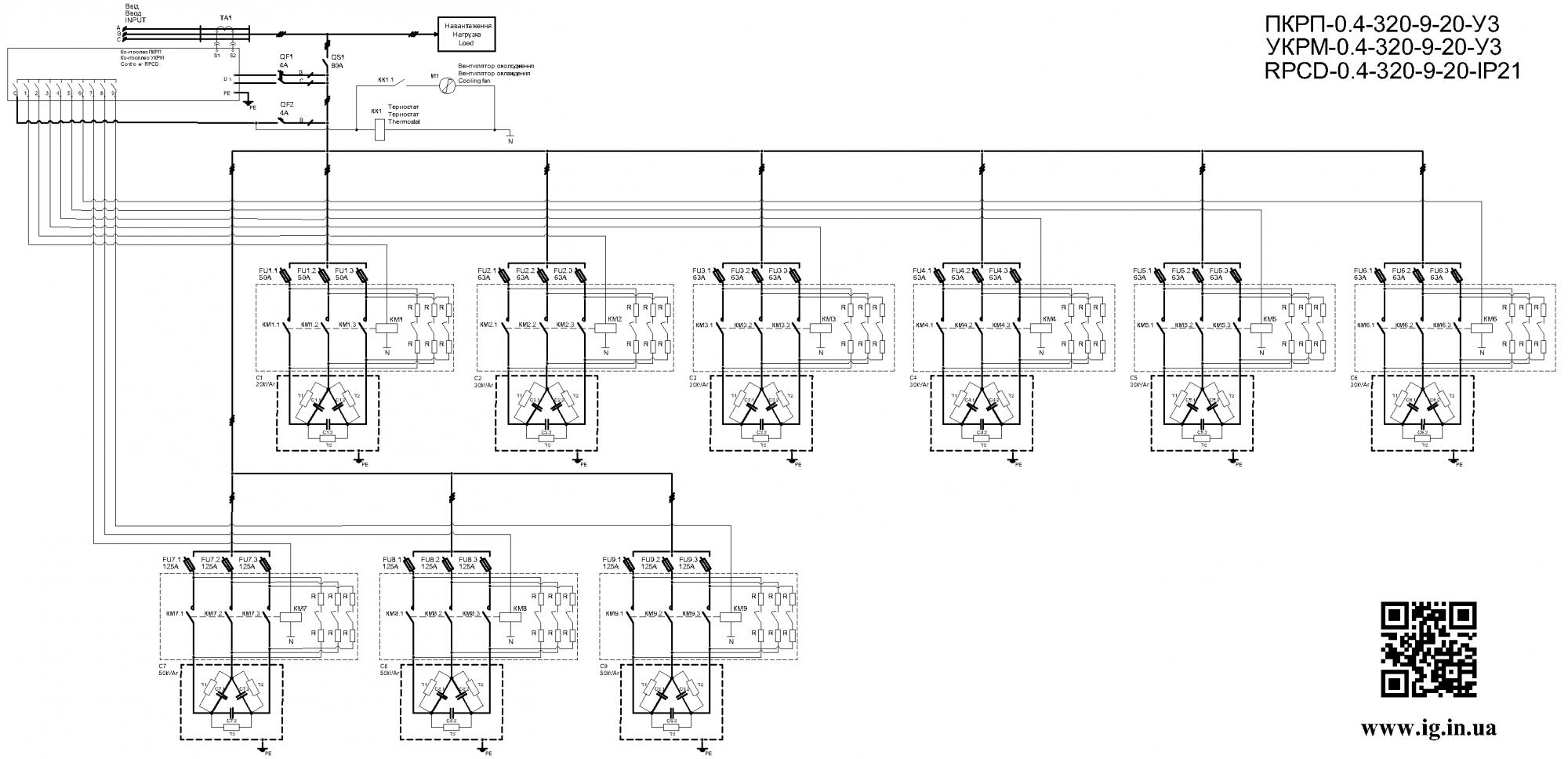

 Схема устаткування:

Формулювання заказу

Устаткування компенсації реактивної потужності виробляють нашими сертифіційними спеціалістами на підставі затвердженого проекту. Для визначення устаткування в проекті достатньо вказати його тип (наприклад, УК-0,4-125-20). Визначення чіткої конфігурації вашого конденсатора- це індивідуальний процесс, який починається з заповнювання опитового листа. Ми представимо вам смету и спроєктуємо вашу систем у, виходячи з того, які фактори для вас найбільш важливі.

За відсутності проекту формується технічне завдання. Завдання, крім заповнення опитувальних листів, має містити слідуючу інформацію:

• номінальна напруга;

• величина очікуємого струму короткого замикання на вводі або данні, яких достатньо для визначення цієї величини;

• ступінь захисту IP;

• данні зовнішніх приєднань (тип, матеріал, переріз, кількість, просторова орієнтація);

• система електричної мережі.

Комплект постачання:

• устаткування УКРП-0,4 320 кВар УКРП - 0.4 - 320 - 9 - 20 УЗ в упаковці - 1 шт.

• ключ від замка двері - 2 шт.

• експлутаційні документи - 1 компл.
