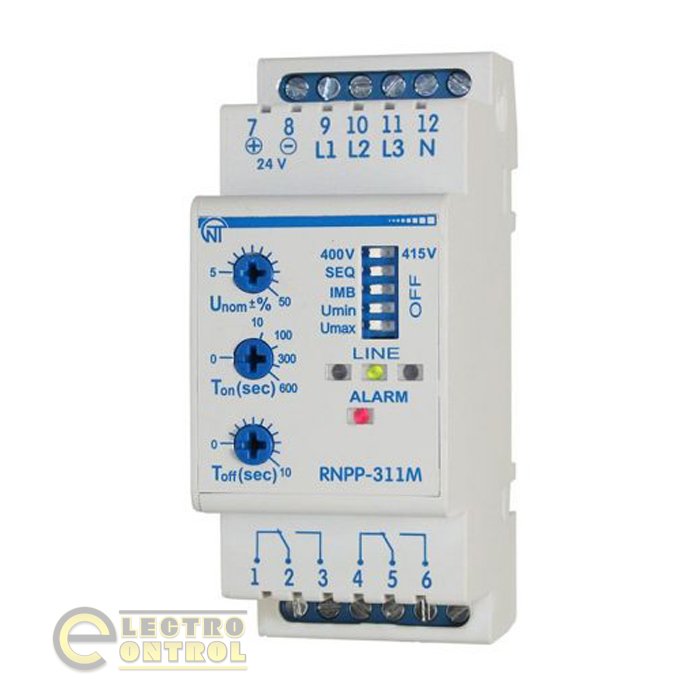

Трифазне реле напруги і контролю фаз РНПП-311М (24В)

РНПП-311М (24В) призначене:

• для контролю допустимого рівня напруги;
• для контролю правильного чергування і відсутності злипання фаз;
• для контролю повнофазності і симетричності напруги мережі (перекосу фаз);
• для вимкнення навантаження при неякісній напрузі мережі;
• для контролю напруги мережі після вимкнення навантаження і автоматичного увімкнення її після відновлення параметрів напруги;
• для відображення аварії при виникненні аварійної ситуації і відображення наявності напруги на кожній фазі.

RNPP-311M (24В) здійснює контроль нуля непрямим методом. У виробі передбачені можливості регулювання параметрів (порогу спрацьовування за напругою, часу АПВ і часу затримки спрацьовування захисту), вибору напруги мережі, що контролюється (400 В або 415 В) і набору захисних функцій. Після відновлення параметрів напруги мережі виріб знову вмикає навантаження через час АПВ.

РНПП-311М (24В) працює в різних режимах:

• Контроль мінімальної / максимальної напруги;
• Контроль мінімальної напруги;
• Контроль максимальної напруги;
• Контроль наявності фаз;
• Контроль неправильного чергування і наявності злипання фаз;
• Контроль перекосу фаз.

Контроль наявності фаз зберігається в будь-якому режимі роботи. В усіх режимах роботи виріб спрацьовує при обриві фаз або зниженні напруги нижче 100 B на одній або декількох фазах за фіксований час 0,2 с.

Виріб на виході має дві групи незалежних вихідних перекидних контактів (1-2-3, 4-5-6). В «ХОЛОДНОМУ СТАНІ» (виріб без напруги, не підключений) контакти 1-2 (4-5) замкнені, а контакти 2-3 (5-6) розімкнені.

Коли реле навантаження спрацьовує, вимкнення навантаження відбувається шляхом розриву ланцюга живлення котушки МП через контакти 1-2 (4-5), за виключенням режиму «Контроль максимальної напруги», в якому виріб працює із зворотною логікою увімкнення.
