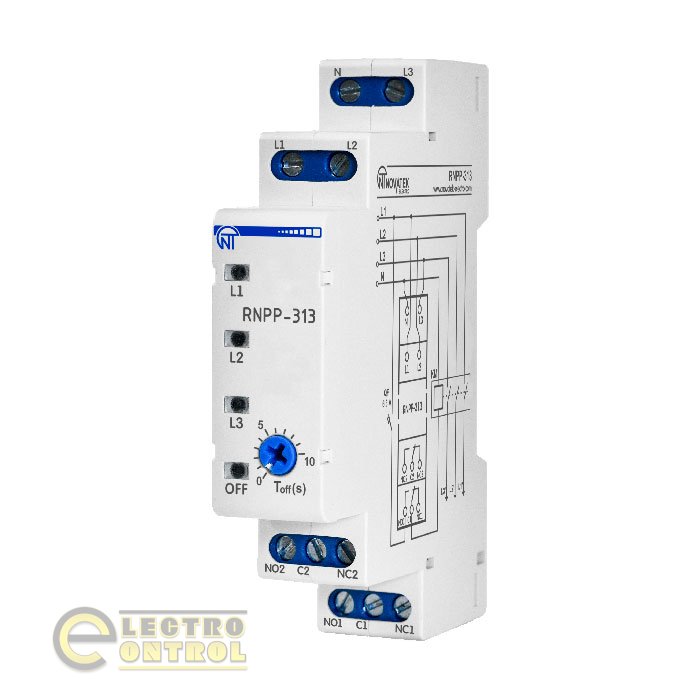

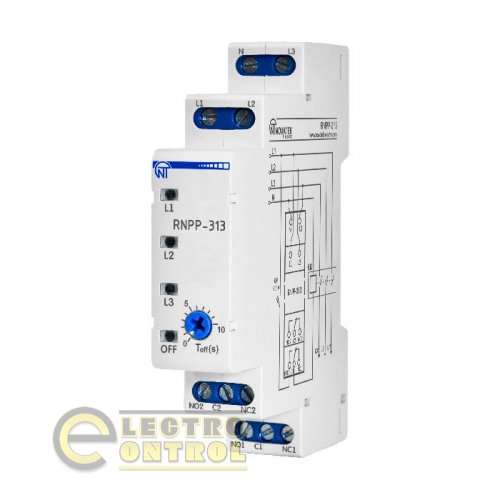

Трифазне реле напруги і контролю фаз РНПП-313

Реле напруги, перекосу та послідовності фаз РНПП-313 призначене:

• для контролю допустимого рівня напруги;
• для контролю правильного чергування та відсутності злипання фаз;
• для контролю повнофазності та симетричності напруги мережі (перекосу фаз);
• для вимкнення навантаження при неякісній напрузі мережі;
• для контролю якості напруги мережі після вимкнення навантаження та автоматичного увімкнення його після відновлення параметрів напруги;
• для відображення аварії при виникненні аварійної ситуації та відображення наявності напруги на кожній фазі;
• для контролю обриву нуля.

У виробі передбачені можливості регулювання часу затримки спрацьовування захисту по перекосу фаз. Після відновлення параметрів напруги мережі виріб знову вмикає навантаження через час АПВ.

У виробі використаний імпульсний блок живлення, що дозволяє використовувати РНПП-313 у ланцюгах із значними спотвореннями форми напруги живлення.

РНПП-313 може працювати в наступних режимах:

1. Контроль мінімальної напруги: при зниженні напруги мережі нижче ніж 195 V захищуване обладнання відключиться від мережі.
2. Контроль максимальної напруги: при підвищенні напруги мережі вище 260 V захищуване обладнання відключиться від мережі.
3. Контроль наявності фаз: при обриві однієї з фаз захищуване обладнання відключиться від мережі.
4. Контроль неправильного чергування і наявності злипання фаз: при неправильному підключенні або злипанні фаз захищуване обладнання відключиться від мережі.
5. Контроль перекосу фаз: при різниці напруг між фазами більше за 40 V захищуване обладнання відключиться від мережі.
6. Контроль обриву нуля: у разі обриву нуля захищуване обладнання відключиться від мережі, індикатори LINE та OFF згаснуть.

Контроль наявності фаз зберігається в будь-якому режимі роботи виробу. В усіх режимах роботи виріб спрацьовує при обриві фаз або зниженні напруги нижче 100 V на одній або декількох фазах протягом фіксованого часу 0,25 секунди.
